Les temps de mesure sont minimisés en réduisant la résolution en X/Y ou en sens d’intégration.
Veiller cependant à ce que la structure devant être analysée recèle un nombre suffisant de pixels.
Sinon, la qualité de la mesure en souffrirait. En règle générale, nous recommandons une résolu-
tion de très haute à haute. 6
6.6.4.18 Mode de mesure "Corner"
Le menu "mode de mesure Corner" apparaît sur l’écran après avoir cliqué sur le bouton de com-
mande "régler" dans le menu mode de mesure "Corner". 6
6
Fig. 6.6 - 39 Option "mode de mesure", menu "mode de mesure Corner"
6
Il est possible, depuis ce menu, 6
– de définir la méthode de mesure des pattes,
– de choisir le nombre des pattes devant être mesuré dans chaque coin,
– d’activer et de désactiver la mesure de l’angle.
Manuel d’utilisation HS-50 6 Fonctions du système Vision
Version du logiciel SR.501.xx Edition 12/99 FR 6.6 Tester composant
297
t IIt
mesure 6
Il est possible de sélectionner l’une des options suivantes, lorsque les bouts intérieurs de pattes
recourbées légèrement vers le haut et de pattes brillantes sont mieux représentés que leurs bouts
extérieurs: 6
– mesure sur bouts intérieurs des pattes d’un socle, par ex.
– centre de la patte, mesure du centre de gravité (option "mesure centre") de PLCC, SOJ, par ex.
– mesure sur bouts extérieurs des pattes de QFP, SOT, SO, par ex
nbr pattes à mesurer dans chaque coin 6
Il est possible d’y définir le nombre des pattes à mesurer, lorsque les pattes ne se distinguent plus
très bien du fond, comme c’est le cas pour les fiches de couleur blanche. Condition à remplir: le
composant doit être entièrement défini sur le calculateur de ligne (FDC). Aucun autre pas de me-
sure Lead n’est réalisé ultérieurement. 6
NOTE 6
Ne modifier cette valeur que pour les composants spéciaux et les fiches.
mesure angle 6
Le décentrage des composants possédant une rangée de pattes n’est pas exactement déterminé.
Dans certains cas, il est recommandé de s’orienter à l’écart de position déterminé à l’aide du
mode de mesure Row. Dans ce cas, désactiver la mesure de l’angle. 6
6 Fonctions du système Vision Manuel d’utilisation HS-50
6.6 Tester composant Version du logiciel SR.501.xx Edition 12/99 FR
298
t IIt
6.6.4.19 Mode de mesure "Lead"
Le menu "mode de mesure Lead" apparaît sur l’écran après avoir cliqué sur le bouton de com-
mande "régler" dans le mode de mesure "Lead". 6
6

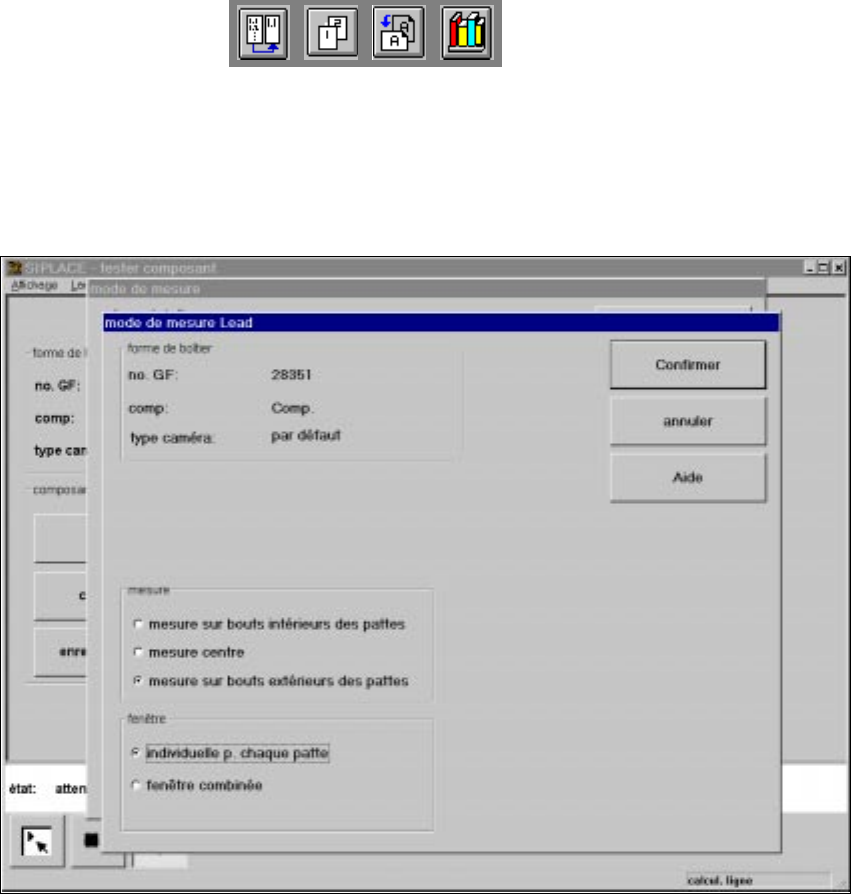

Fig. 6.6 - 40 Option "mode de mesure", menu "mode de mesure Lead"
Il est possible, depuis ce menu, 6
– de définir la méthode de mesure des pattes,
– de choisir une fenêtre séparée pour la mesure de chaque patte ou une fenêtre combinée pour
la mesure de toutes les pattes.
mesure 6
Il est possible de sélectionner l’une des options suivantes, lorsque les bouts intérieurs de pattes
recourbées légèrement vers le haut et de pattes brillantes sont mieux représentés que leurs bouts
extérieurs: 6
– mesure sur bouts intérieurs des pattes d’un socle, par ex.
– centre de la patte, mesure du centre de gravité (option "mesure centre") de PLCC, SOJ, par ex.
– mesure sur bouts extérieurs des pattes de QFP, SOT, SO, par ex
