Manuel d’utilisation HS-50 7 Que faire quand... Version du logiciel SR.501.xx Edition 12/99 FR 7.5 Qu’est-ce que l’opérateur doit observer lors de sa ronde de contrôle 331 t I I t 7.5 Qu’est-ce que l’opérateur d oit obse…
7 Que faire quand... Manuel d’utilisation HS-50
7.4 Que faire lors d’un changement d’équipe Version du logiciel SR.501.xx Edition 12/99 FR
330
t IIt
CONSEIL
Placer auparavant les pipettes dans une boîte séparée, dans laquelle chaque case porte l’appel-
lation et la couleur de la pipette concernée. Cette procédure évite les confusions.
Ne pas conserver les pipettes en matière plastique usées; les éliminer immédiatement. 7
7

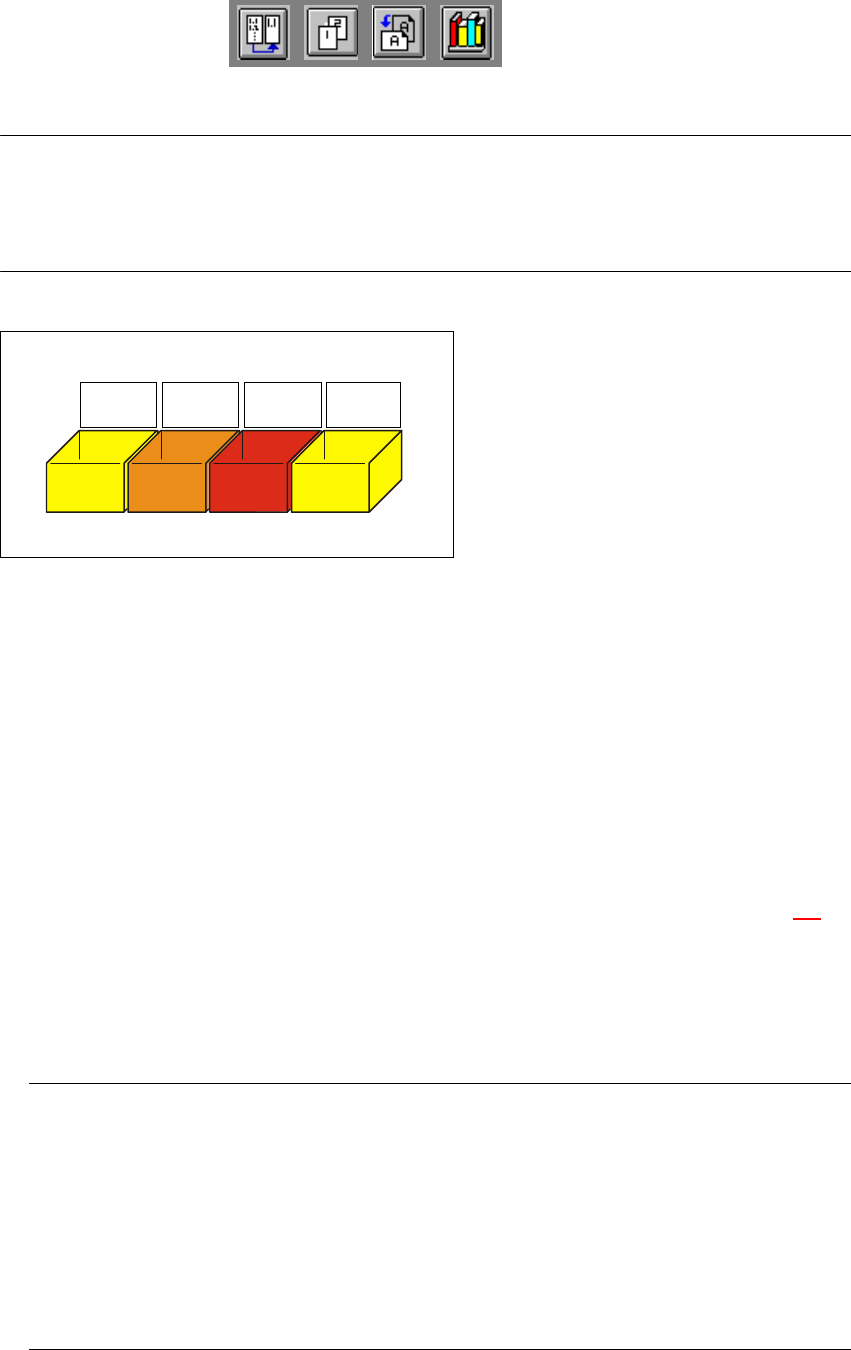

Fig. 7.3 - 1 Exemple d’une boîte à pipettes
7.4 Que faire lors d’un changement d’équipe
Å Raccorder les bandes en dû temps pour ne pas devoir remplir les modules de distribution im-
médiatement après une relève. Ceci pallie aux erreurs de prise et évite des temps d’arrêt ma-
chine importants.
Å Lors de la relève, transmettre les informations importantes au nouvel opérateur, telles que, par.
ex., modification du programme de report ou enregistrement répété d’erreurs sur certains mo-
dules de distribution. Se conformer à la liste des étapes à suivre décrites dans l’alinéa 7.6
et
les cocher.
Å Procéder à un test de la configuration.
Durant cette opération, vérifier si les modules de distribution conditionnement les composants
adéquats et si ces modules sont montés au bon endroit sur la table à magasins.
NOTA
Laisser la ligne telle que vous aimeriez la prendre en charge au commencement de votre tra-
vail, c-à-d.:
- les bacs à rejet sont vidés
- les conteneurs de déchets de coupe sont vidés
- les zones de distribution ont été passées à l’aspirateur.
- les modules de distribution défectueux ont été remplacés par des nouveaux modules en
bon état.
701
jaune
704
orange
705
rouge
711
jaune
Manuel d’utilisation HS-50 7 Que faire quand...
Version du logiciel SR.501.xx Edition 12/99 FR 7.5 Qu’est-ce que l’opérateur doit observer lors de sa ronde de contrôle
331
t IIt
7.5 Qu’est-ce que l’opérateur doit observer lors de sa
ronde de contrôle
Å Vérifier si la bande S est logée dûment sur les ressorts.
7
Fig. 7.5 - 1 Bande S logée sur les ressorts
Å Vérifier si le bac à décollage de la bande S est plein.
Si c’est le cas, retirer le film de protection et le couper à l’aide de ciseaux.
NOTA
Il peut survenir des problèmes lors du décollage de la bande, si le film est simplement déchiré
au lieu de le couper proprement. 7
Å Vérifier si l’ouverture de prélèvement du module de distribution est conforme à la taille du com-
posant.
Å Vérifier si des guides de bande sont utilisés pour les modules de distribution compatibles à dif-
férentes largeurs de bande.
Å Contrôler si le guide en plastique est utilisé pour les modules de distribution compatibles à
différentes largeurs de bande.
Å Contrôler la position du stoppeur des PCB.
Veiller à ce que le stoppeur soit positionné en dehors des encoches éventuellement usinées
sur le PCB.
7 Que faire quand... Manuel d’utilisation HS-50
7.5 Qu’est-ce que l’opérateur doit observer lors de sa ronde de contrôle Version du logiciel SR.501.xx Edition 12/99 FR
332
t IIt
Å Contrôler les supports magnétiques montés sur l’élévateur. Ils doivent être montés de telle
façon qu’ils ne heurtent pas les composants reportés sur la face inférieure des PCB.
NOTA:
Raccorder les bandes en dû temps, afin que les modules de distribution ne soient jamais vi-
des. L’inobservation de cette instruction pourrait occasionner des temps d’arrêt machine im-
portants. Cependant, ne pas raccorder les bandes trop tôt. En effet, si l’extrémité de
l’ancienne bande est déroulée sur la nouvelle bobine après le raccordement des bandes, il
se pourrait que la bobine de la nouvelle bande soit trop pleine, si bien que cette bande dé-
borderait de la bobine et se coincerait. Ceci occasionnerait des erreurs de prise et des temps
d’arrêt machine importants. 7
Å Monter des tiges débrochables dans les bacs à bandes pour le guidage des bobines de grande
taille.
Å Monter les entretoises métalliques, comme illustré dans fig. 7.5 - 2, et tenir compte du fait que la
plus petite division du bac à bandes est une division binaire. Ceci évite les erreurs de prise.
7
Fig. 7.5 - 2 Entretoises métalliques montées dans le bac à bandes
(1) Barre conductrice des entretoises métalliques
(2) Entretoise métallique
(3) Barre de support des entretoises métalliques
(4) Bac à bandes
(5) Conteneur de déchets de coupe des bandes
