1.10.6 Comment implanter la machine automatique de report
Å Soulever la machine automatique de report à l’aide du chariot élévateur et régler les pieds de
la machine, de telle façon que la distance entre le bord supérieur du convoyeur et la face infé-
rieure des pieds de la machine s’élève à 830 mm (952,5 mm d’après la norme SMEMA).
Å Veiller à ce que la distance entre les convoyeurs soit de 1 à 3 mm.
Å Positionner parallèlement toutes les machines automatiques de report. Cet alignement est
obtenu en tendant une corde.
Å Ajuster chaque machine automatique de report à l’aide d’un horizon ayant une précision de
0,02 mm/m.
Å Bloquer les pieds de la machine.
Å Contrôler de nouveau l’ajustage de la machine à l’aide d’un horizon et, le cas échéant, corriger
sa position.
ATTENTION
Retirer tous les dispositifs de sûreté utilisés pour la manutention de la machine! 1
Å Mettre en place les composantes démontées pour le transport.
Å Brancher les connexions électriques et pneumatiques.
DANGER MORTEL
Seul le personnel dûment formé et agréé est autorisé à brancher les connexions électri-
ques. 1
1 Introduction, Caractéristiques techniques Manuel d’utilisation HS-50
1.11 Vue d’ensemble du sous-groupe - Eléments de commande Version du logiciel SR.501.xx Edition 12/99 FR
34
t IIt
1.11 Vue d’ensemble du sous-groupe - Eléments de
commande
1.11.1 Eléments de commande
1

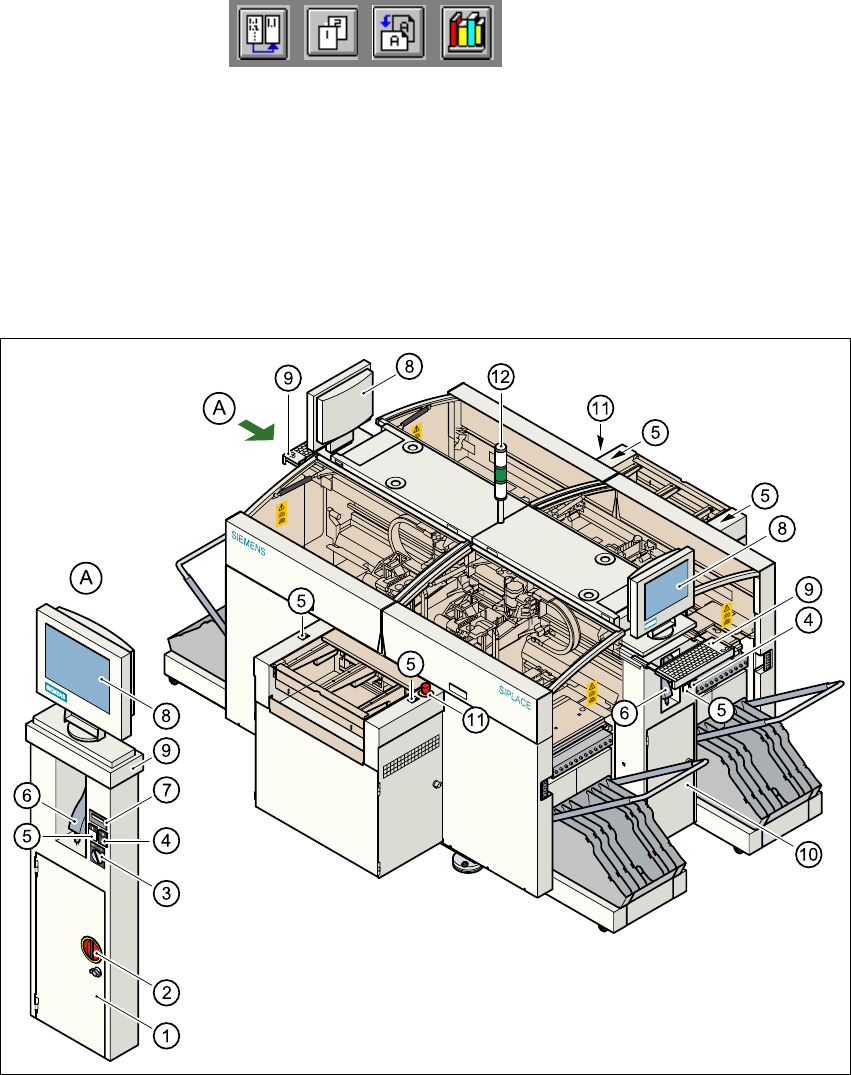

Fig. 1.11 - 1 Vue d’ensemble du sous-groupe - Eléments de commande
1
(1) Panneau de commande, côté gauche (2) Interrupteur principal
(3) Interrupteur à clef (4) Touche d’arrêt (noire)
(5) Touche de mise en marche ou start (blanche) (6) Lecteur de code-barres des composants
(7) Compteur de composants (8) Ecran LCD
(9) Clavier avec boule (10) Panneau de commande, côté droit
(11) Touche d’ARRET D’URGENCE (12) Gyrophare
Manuel d’utilisation HS-50 1 Introduction, Caractéristiques techniques
Version du logiciel SR.501.xx Edition 12/99 FR 1.11 Vue d’ensemble du sous-groupe - Eléments de commande
35
t IIt
1.11.2 Description
Tous les éléments de commande sont accessibles à des personnes n’étant pas plus petites que
1,60 m. 1
Interrupteur principal 1
L’interrupteur principal permet de mettre la machine sous tension, respectivement hors tension.1
DANGER MORTEL
Certaines pièces intégrées à la machine automatique de report sont encore sous une tension dan-
gereuse, même après avoir éteint l’interrupteur principal. 1
Interrupteur à clef 1
En service normal, l’interrupteur à clef est réglé sur "0". La clef est retirée et rangée dans un en-
droit inaccessible aux personnes non autorisées. Seul le personnel autorisé a le droit de tourner
cette clef sur la position "I" (mode de réglage) pour effectuer certains travaux d’entretien ou de
maintenance. 1
Touche d’arrêt 1
Appuyer sur cette touche, et l’opération de report est interrompue. 1
Touche de start 1
Cette touche permet de faire démarrer la machine automatique de report après l’avoir mise sous
tension, respectivement après avoir éliminé une panne. 1
Bouton-poussoir coup de poing ARRET D’URGENCE 1
Si vous appuyez sur le bouton-poussoir coup de poing ARRET D’URGENCE, celui-ci
s’enclenche. L’alimentation en courant des axes des portiques, des tables de composants, des
convoyeurs à bande et des découpeuses est interrompue ; l’alimentation en tension des axes des
barillets des têtes de report est réduite. Déverrouiller à nouveau le bouton-poussoir en tournant.1
Compteurs de composants 1
Le compteurs de composants compte le nombre des composants reportés. 1
Ecran LCD 1
Un écran plat tactile (Touch-Screen), jouissant de la technique LCD, est monté bilatéralement sur
la machine. Leur résolution est de 1024 x 768 points d’image. 1
