Manuel d’utilisation HS-50 7 Que faire quand... Version du logiciel SR.501.xx Edition 12/99 FR 7.9 Instructions à suivr e lors de la recharge de composants 341 t I I t 7.9 Instructi ons à suivre lo rs de la recharge de c…

100%1 / 412
7 Que faire quand... Manuel d’utilisation HS-50
7.8 Que faire pour éviter les erreurs de piste Version du logiciel SR.501.xx Edition 12/99 FR
340
t IIt
7.8.4 Système de coordonnées des composants et angle de prise
7

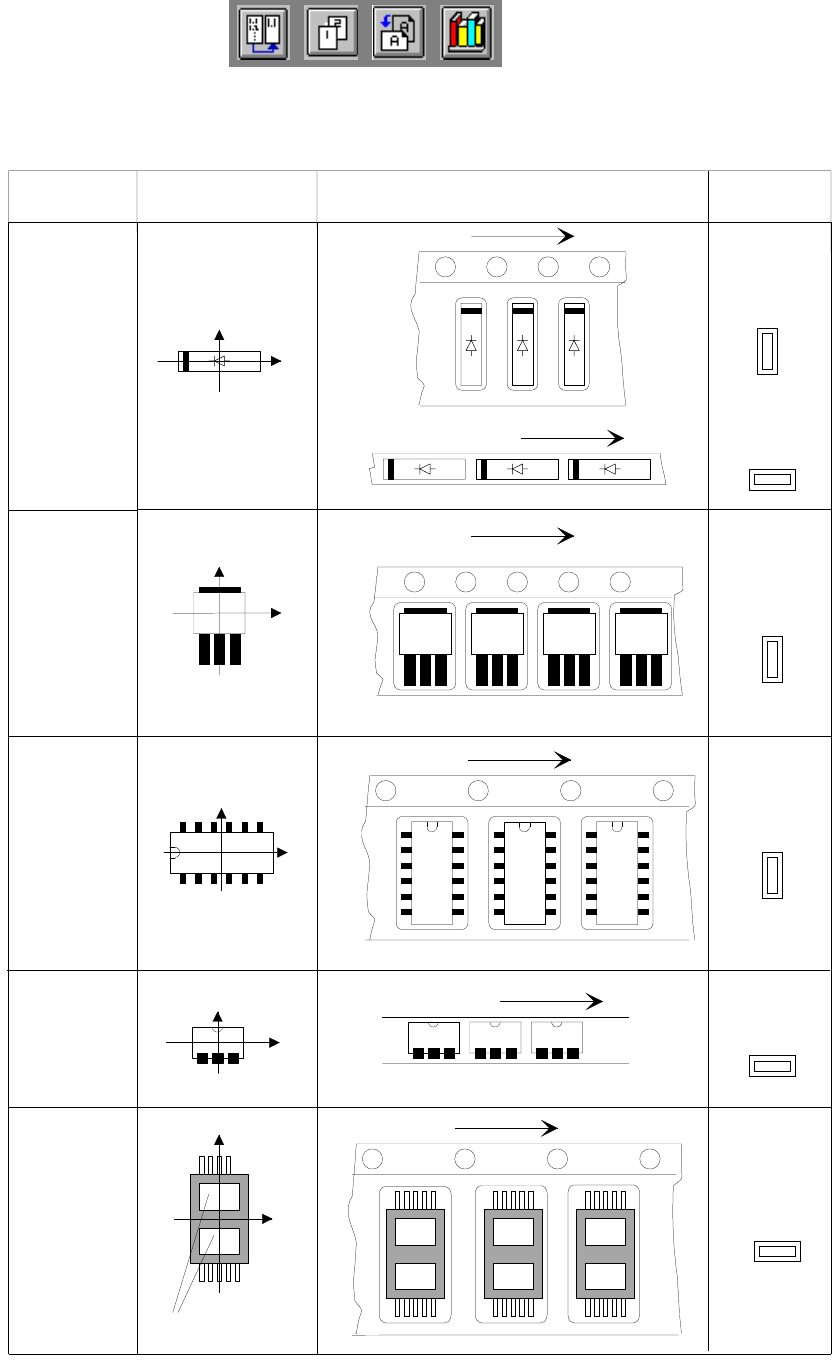

Fig. 7.8 - 1 Positionnement du composant et angle de prise
90°
90°
SO-IC
DIL-IC
SOT 194
90°
90°
SOT 23
Y
X
Magasin de barres :
Composant
spécial
Composants
chip
polarisés
0402
2220
Type de
boîtier
Description Position dans le processus d'alimentation
Angle de prise/
angle des pip.
Bande :
Bande :
Magasin de barres :
Bande :
Bande :
Y
X
Y
X
Trous
Y
X
Y
X
L'anode doit
impérativement être
alignée sur l'axe
positif x
Manuel d’utilisation HS-50 7 Que faire quand...
Version du logiciel SR.501.xx Edition 12/99 FR 7.9 Instructions à suivre lors de la recharge de composants
341
t IIt
7.9 Instructions à suivre lors de la recharge de com-
posants
La recharge de composants avec ou sans code barres est décrite dans chap. 4, alinéa 4.1.2. 7
Å Quant aux dérouleurs de bande, veiller à ce qu’une nouvelle bande soit raccordée au bon mo-
ment, afin que les modules de distributions ne soient jamais vides.
Å Cependant, ne pas raccorder les bandes trop tôt. En effet, si l’extrémité de l’ancienne bande
est déroulée sur la nouvelle bobine après le raccordement des bandes, il se pourrait que la
bobine de la nouvelle bande soit trop pleine, si bien que cette bande déborderait de la bobine
et se coincerait. Ceci occasionnerait des erreurs de prise et des temps d’arrêt machine impor-
tants.
Å Utiliser impérativement des tiges embrochables pour les bobines de grande taille, et veiller à
ce que les entretoises métalliques soient dûment mises en place (voir fig. 7.5 - 2
).
7.10 Outillage de l’opérateur
Chaque opérateur devrait avoir à sa disposition l’outillage listé ci-après. Il est recommandé de
ranger cette outillage dans un coffret adéquat, afin d’éviter des blessures corporelles lors de son
prélèvement (par ex. blessures occasionnées par les pincettes). 7
Chaque opérateur de la machine nécessite: 7
une pincette CMS
un pinceau à poils courts pour nettoyer la table à magasins
un jeu de petits tournevis pour vis à fente et tournevis cruciformes
des pinces et le matériel appropriés au raccordement des bandes
des ciseaux pour raccorder les bandes (ne pas utiliser des ciseaux à usage universel ou des
pinces coupantes diagonales)
une gomme à effacer ou un crayon à fibres de verre pour nettoyer les marques
des crayons à mine hydrofuge pour marquer les pistes
produits à nettoyer (de l’éthanol, détergent pour plexiglas, bâtonnets de coton, chiffons sans
peluches, cure-pipe)
un agent anticorrosif WD40 (graisse d’armurier)
un aspirateur
7 Que faire quand... Manuel d’utilisation HS-50
7.11 Profil de l’opérateur Version du logiciel SR.501.xx Edition 12/99 FR
342
t IIt
7.11 Profil de l’opérateur
Les opérateurs devraient assumer les tâches suivantes:
Approvisionnement des modules de distribution en composants
Contrôle de l’affectation correcte des composants aux modules de distribution
Recharge ponctuelle des magasins en composants, respectivement raccordement en dû
temps des bandes
Contrôle de la position de prise correcte des composants (voir fig. 7.8 - 1
)
Supervision de la manutention des PCB, aussi bien sur le convoyeur d’entrée que sur le con-
voyeur de sortie
Contrôle de la qualité des PCB
Echantillonnage des PCB avant de les passer au four à braser
Observation des consignes concernant les composants sensibles aux charges électrostati-
ques
Protection contre les erreurs (voir alinéa 7.7.1
et 7.7.2)
Supervision des témoins de défaillance incorporés à la station et des messages d’erreur affi-
chés sur le calculateur de station. Le cas échéant, l’opérateur doit communiquer les pannes
au régleur
Réalisation des travaux de maintenance spécifiés dans le manuel d’utilisation
