10 Manutention des composants Manuel d’utilisation HS-50 10.3 Montage des modules de distribution V ersion du logiciel SR.501.xx Edition 12/99 FR 372 t I I t 10.3 M ont ag e des mo dules de distributio n 10.3. 1 Prép ara…
Manuel d’utilisation HS-50 10 Manutention des composants
Version du logiciel SR.501.xx Edition 12/99 FR 10.2 Caractéristiques techniques des modules de distribution
371
t IIt
10.2.6 Magasins pour boîtiers en vrac
10
Fig. 10.2 - 6 Magasin pour boîtiers en vrac
Référence 00142318-xx
Largeur 30 mm
Nombre des pistes d’un module 2
Nombre maxi des modules 4 x 12
Quantité de composants conditionnés env. 5000 composants
Rails de distribution 0603 / hauteur 0,45 mm réf. 00142321-xx
0603 / hauteur 0,80 mm réf. 00142322-xx
0805 / hauteur 0,45 mm réf. 00142323-xx
0805 / hauteur 0,60 mm réf. 00142324-xx
0805 / hauteur 0,85 mm réf. 00142325-xx
0805 / hauteur 1,25 mm réf. 00142326-xx
Mini-Melf réf. 00142328-xx
Temps de cycles < 80 ms
Alimentation électrique 30 V C.A. 10
10 Manutention des composants Manuel d’utilisation HS-50
10.3 Montage des modules de distribution Version du logiciel SR.501.xx Edition 12/99 FR
372
t IIt
10.3 Montage des modules de distribution
10.3.1 Préparatifs relatifs au montage de la table de changement rapide et du
module
Å Choisir l’emplacement du dit module de distribution (consulter ’Configuration du vibrateur’).
Å Déplacer la tête de report vers sa position d’attente et appuyer sur la touche d’arrêt d’urgence.
Å Ouvrir les capots de protection.
Å Nettoyer la surface d’appui des modules de distribution ainsi que la surface de montage de la
table de changement rapide.
Å Poser le module de distribution sur la piste sélectionnée auparavant de la table de changement
rapide (consulter ’Configuration du vibrateur).
10.3.2 Implantation du module
Å Installer le module de telle façon que sa face arrière soit fixée sur la table de changement ra-
pide par le dispositif de centrage sphérique et que sa face avant soit fixée par la goupille de
centrage correspondante. Veiller impérativement à ce que les modules de distribution soient
placés correctement, en fonction de leur largeur, sur la table à magasins.
Å Vérifier si le module repose dûment sur la table à magasins.
Å Brancher la fiche du module à la prise montée sous l’emplacement.
NOTE
Brancher impérativement la fiche du module à la prise correspondante de l’emplacement,
étant donné que l’impulsion de commande du module est transmise par cette fiche. Il se
pourrait que le module de distribution ne fonctionne pas dûment, s’il n’était pas branché à
la bonne prise. 10
Å Refermer les capots de protection et remettre la commande sous tension.
Å Le cas échéant, vérifier la charge en composants du module.
Å Poursuivre l’opération de report.
Manuel d’utilisation HS-50 10 Manutention des composants
Version du logiciel SR.501.xx Edition 12/99 FR 10.3 Montage des modules de distribution
373
t IIt
10

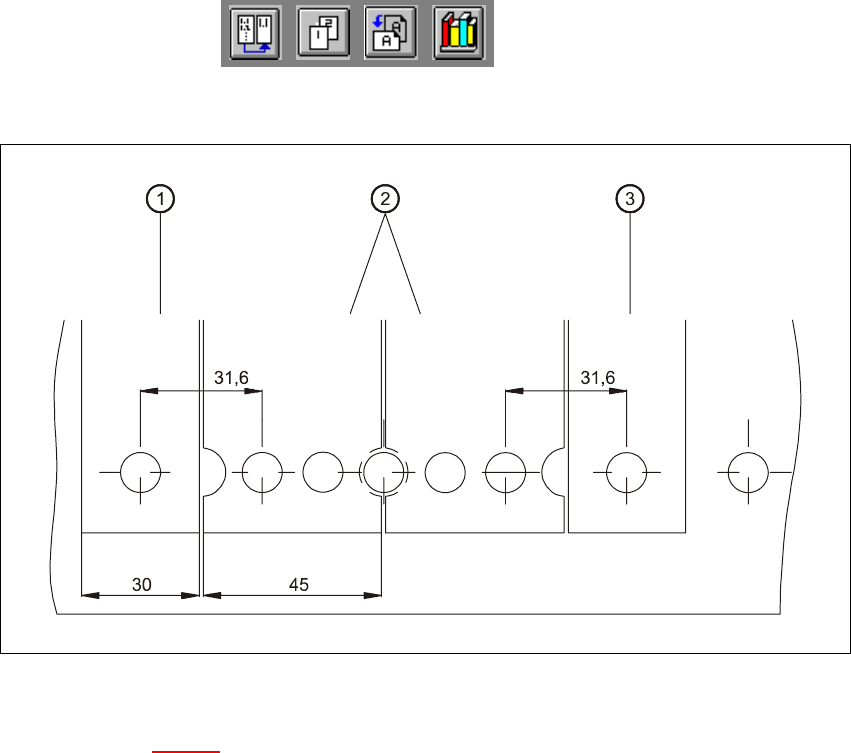

Fig. 10.3 - 1 Montage sur la table à magasins des modules de distribution
d’une largeur de 30 ou 45 mm
Légende de fig. 10.3 - 1
(1) Module de distribution ayant une largeur de 30 mm
(2) Module de distribution ayant une largeur de 45 mm
(3) Module de distribution ayant une largeur de 30 mm
