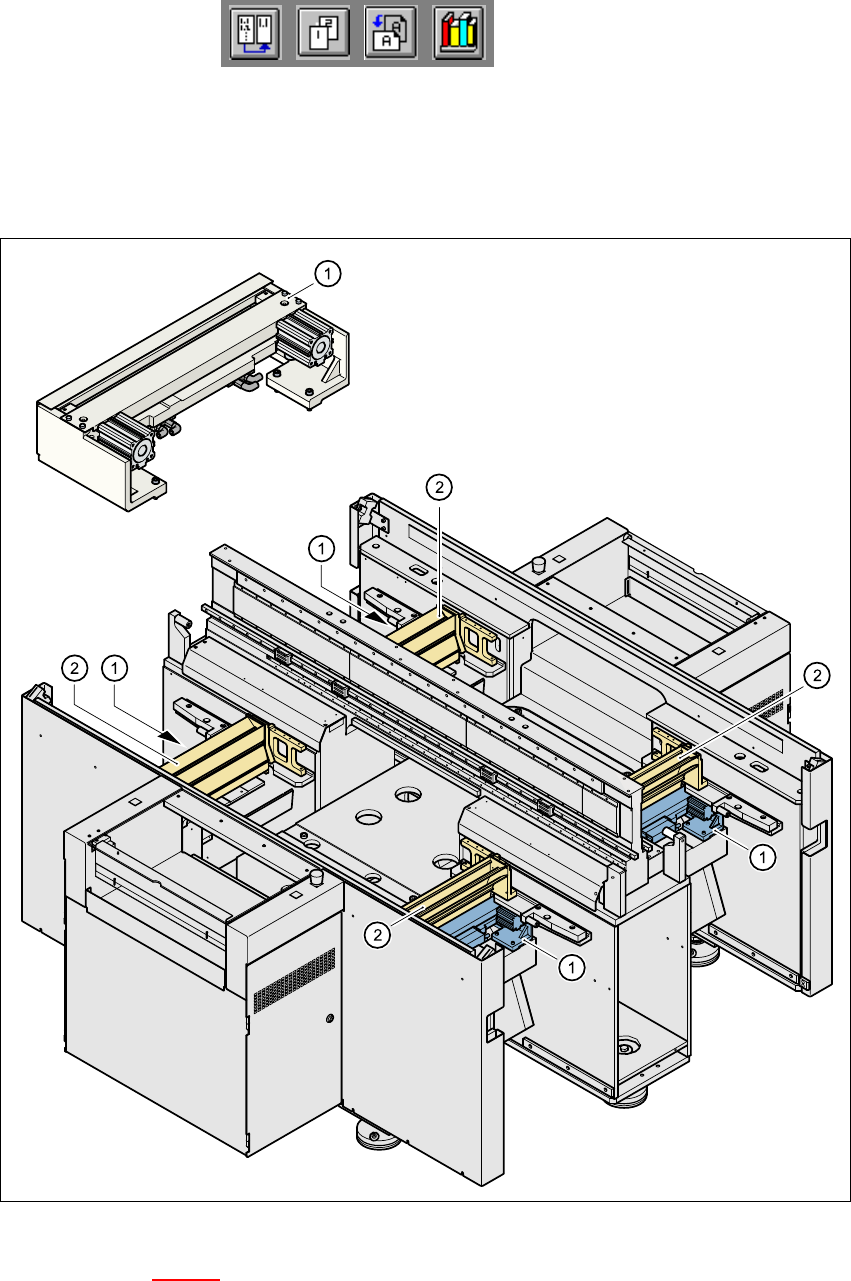

Fig. 10.5 - 1 Logement de la découpeuse de bandes vides
Légende de fig. 10.5 - 1
(1) Découpeuse de bandes vides
(2) Goulotte directrice des bandes vides
10 Manutention des composants Manuel d’utilisation HS-50
10.5 Découpeuse de bandes vides Version du logiciel SR.501.xx Edition 12/99 FR
376
t IIt
10.5.1 Généralités
Les emplacements de montage des quatre tables de changement rapide sont équipés chacun
d’une découpeuse de bandes vides. Les coupes de la bande tombent dans le conteneur de dé-
chets incorporé à la table de changement rapide. 10
Å Vider quotidiennement le conteneur de déchets de bande.

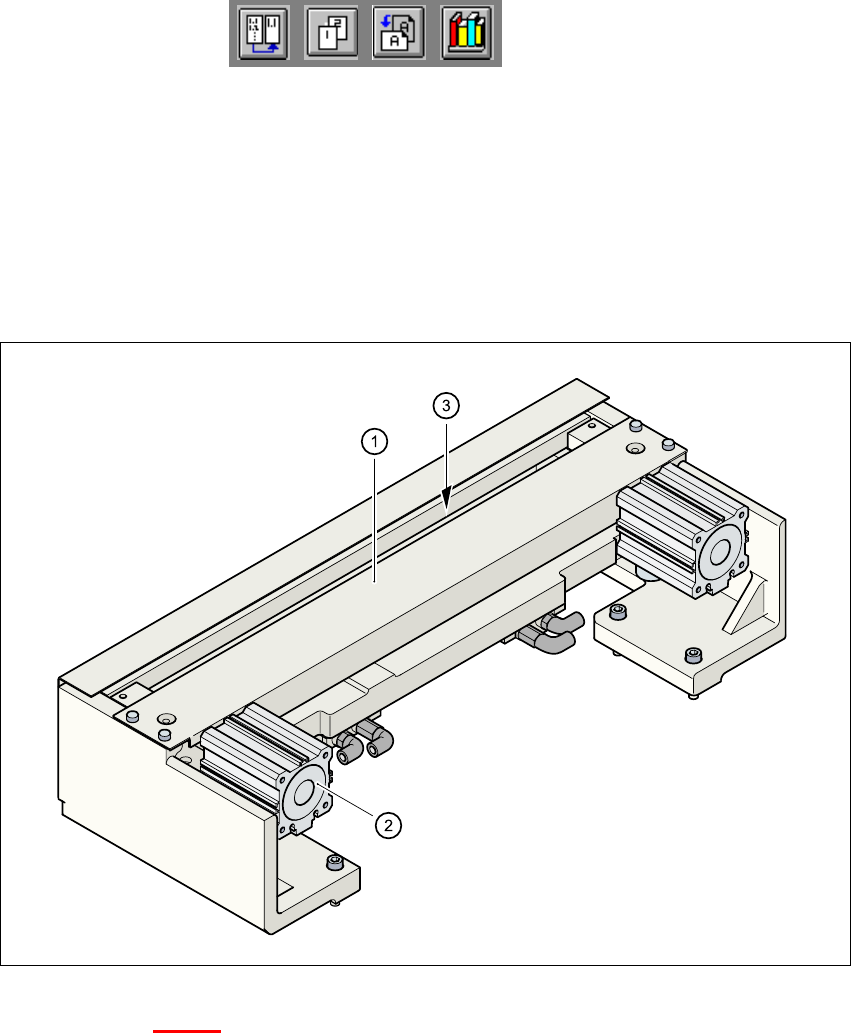

Fig. 10.5 - 2 Découpeuse de bandes vides
Légende de fig. 10.5 - 2
(1) Couteaux à commande pneumatique
(2) Cylindre de levage court
(3) Conduit de décharge des bandes vides
Manuel d’utilisation HS-50 10 Manutention des composants
Version du logiciel SR.501.xx Edition 12/99 FR 10.5 Découpeuse de bandes vides
377
t IIt
10.5.2 Dispositif de guidage des bandes vides de la découpeuse

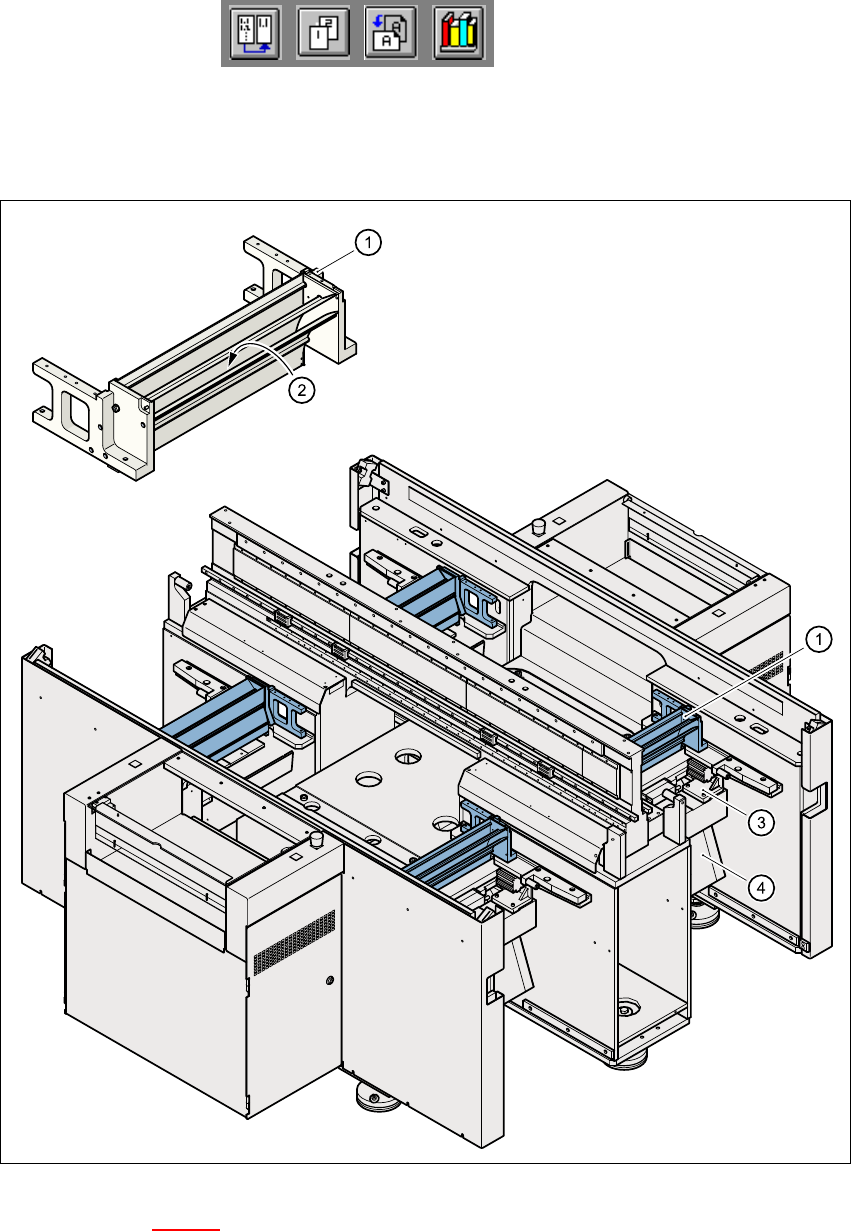

Fig. 10.5 - 3 Dispositif de guidage des bandes vides de la découpeuse
Légende de fig. 10.5 - 3
(1) Goulotte directrice des bandes vides
(2) Conduit de décharge des bandes vides
(3) Découpeuse
(4) Glissière de déchets de coupe
