11 Extensions de la station / options du matériel Manuel d’utilisation HS-50
11.4 Reconnaissance du positionnement des magasins Version du logiciel SR.501.xx Edition 12/99 FR
396
t IIt
11.4 Reconnaissance du positionnement des magasins
Il est possible de mesurer les marques de positionnement apposées sur les modules de distribu-
tion. L’option "reconnaiss. pos. magasin" est affichée dans les options machine, après avoir été
paramétrée depuis le calculateur de ligne. Il est alors possible d’activer et de désactiver cette
option sur la station concernée.
. 11

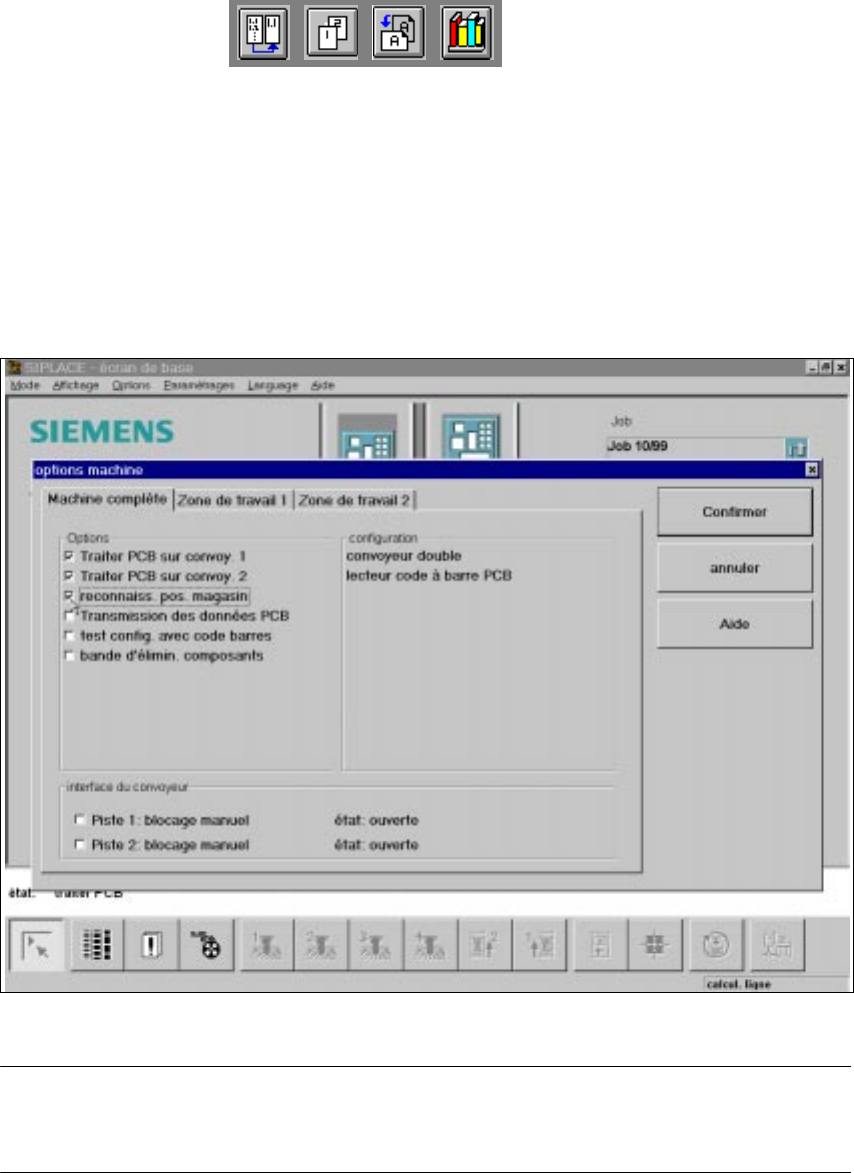

Fig. 11.4 - 1 Reconnaissance du positionnement des magasins
NOTE 11
L’option "reconnaiss. pos. magasin" est systématiquement désactivée à la mise en circuit de la
station.
La position de la marque de centrage du module de distribution est balayée par la caméra à PCB,
lorsqu’une rubrique allouée à une piste est saisie dans les données de la carte. Le décalage (off-
set) des marques de centrage, éventuellement analysé au cours de la mesure, est alors assigné
à cette piste et additionné à la position de prise lors du prélèvement des composants. 11
Manuel d’utilisation HS-50 11 Extensions de la station / options du matériel
Version du logiciel SR.501.xx Edition 12/99 FR 11.5 Transmission des données PCB
397
t IIt
11.5 Transmission des données PCB
11.5.1 Description fonctionnelle
Le menu ’Options machine’ recèle l’option ’Transmission des données PCB’. Cette option a pour
but d’améliorer la performance des systèmes de report intégrés à une ligne. A cet effet, un PCB
est entièrement mesuré sur la première station de report. Les données correspondantes des mar-
ques, des motifs, des points d’encre, etc. y sont élaborées, enregistrées et transmises à la station
suivante. Uniquement les données de deux marques sont élaborées sur les stations suivantes.
Le positionnement du PCB devant être équipé est alors corrigé sur chaque station, en fonction
des données de ces deux marques. Une nouvelle mesure complète du PCB, comprenant la me-
sure des motifs, des points d’encre, etc. est ainsi supprimée. 11
11.5.2 Activation de l’option ’Transmission des données PCB’
11

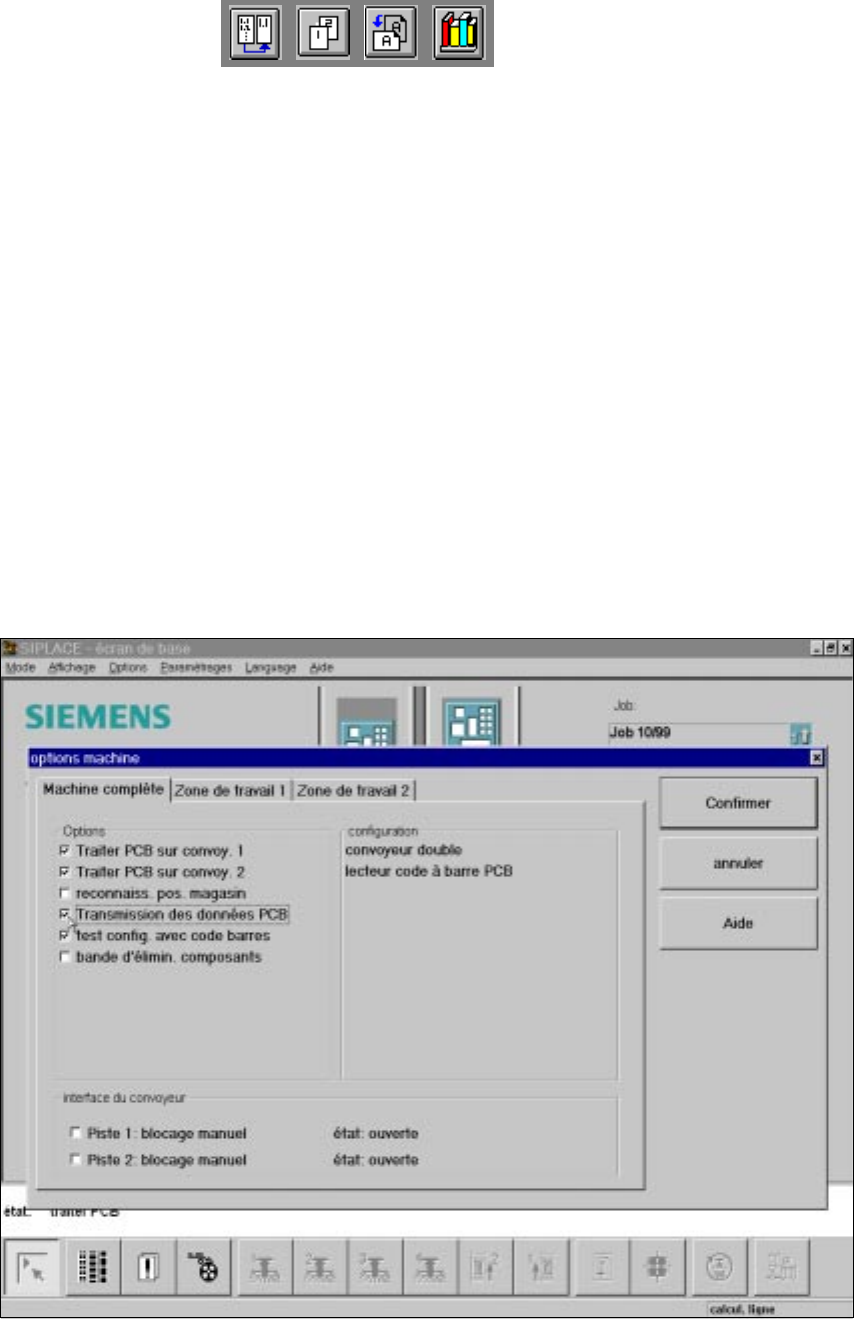

Fig. 11.5 - 1 Options machine: Transmission des données PCB
11 Extensions de la station / options du matériel Manuel d’utilisation HS-50
11.5 Transmission des données PCB Version du logiciel SR.501.xx Edition 12/99 FR
398
t IIt
Å Cliquer sur le bouton de commande ’Options machine’ rangé sur l’écran de base.
L’interface ’Options machine’ s’ouvre.
Å Cocher, sur la station concernée, la case allouée à l’option ’Transmission des données PCB’
rangée dans le champ ’Options’.
Å Cliquer sur le bouton de commande ’confirmer’. L’option ’Transmission des données PCB’ est
alors activée.
NOTE
La transmission des données PCB n’est réalisable que lorsqu’un lecteur de code-barres de PCB
est installé. 11
