2 Sécurité de fonctionnement Manuel d’utilisation HS-50
2.2 Dispositifs de sécurité Version du logiciel SR.501.xx Edition 12/99 FR
64
t IIt
2.2 Dispositifs de sécurité
2.2.1 Capots de protection
2

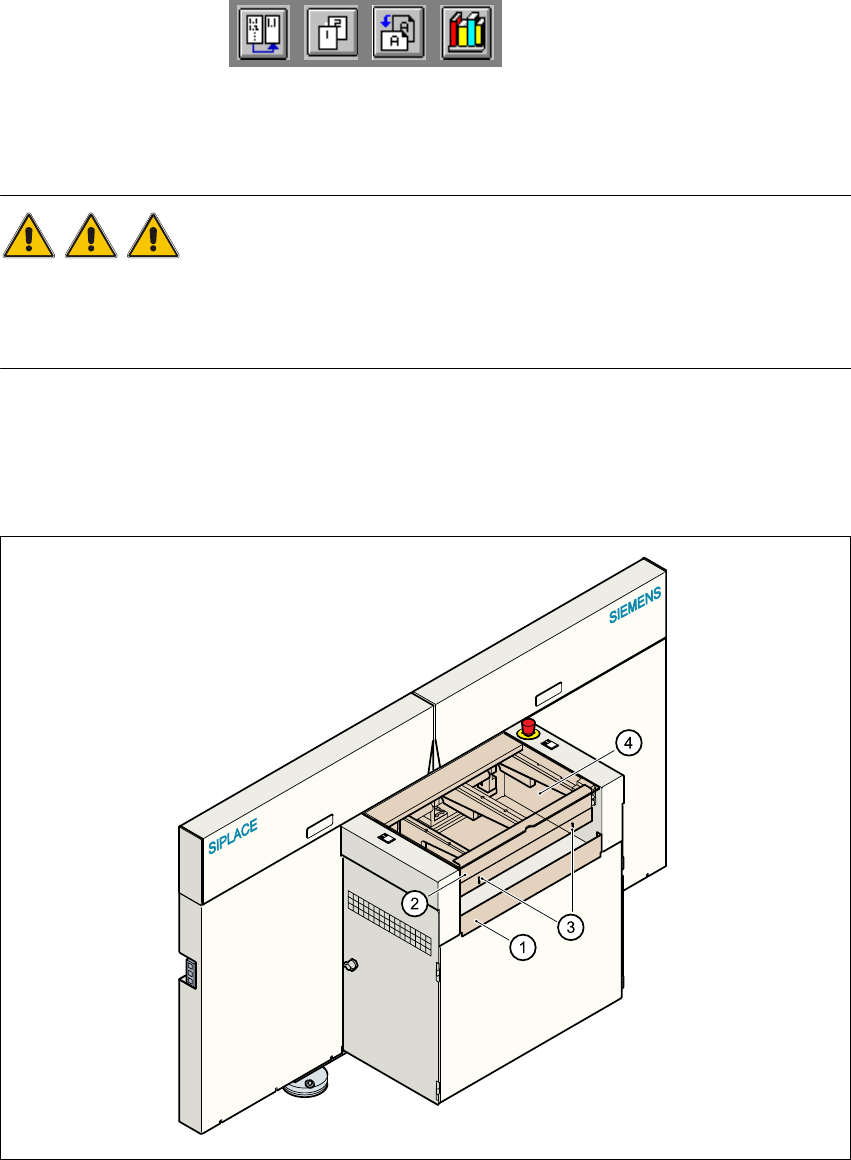

Fig. 2.2 - 1 Capots de protection
(1) Capots de protection
(2) Vitres de protection
(3) Couvercle et écran du convoyeur d’entrée
(4) Couvercle et écran du convoyeur de sortie
2
La zone de déplacement des portique est protégée par quatre capots de protection rabattables.
Les vitres latérales empêchent l’accès à l’enceinte de la machine automatique. Les couvercles
rabattables, posés sur le convoyeur d’entrée et de sortie, et l’écran du convoyeur d’entrée et de
sortie protègent l’accès au convoyeur. 2
Manuel d’utilisation HS-50 2 Sécurité de fonctionnement
Version du logiciel SR.501.xx Edition 12/99 FR 2.2 Dispositifs de sécurité
65
t IIt
Fonctionnement 2
L’alimentation en courant des axes des portiques est immédiatement coupée, après avoir rabattu
l’un des capots de protection vers le haut ou soulevé l’un des couvercles posés sur le convoyeur.2
Å Refermer les capots de protection et appuyer sur la touche de mise en marche ou de start pour
poursuivre l’opération de report.
2
Fig. 2.2 - 2 Emplacement des touches de start (blanches) incorporées à la machine de report
(1) Touches de start (blanches) incorporées à la machine automatique de report
2
2 Sécurité de fonctionnement Manuel d’utilisation HS-50
2.2 Dispositifs de sécurité Version du logiciel SR.501.xx Edition 12/99 FR
66
t IIt
2.2.2 Ecran du convoyeur d’entrée et de sortie
DANGER
Veiller à ce que l’écran soit toujours réglé en fonction de l’épaisseur du PCB devant être traité.
Veiller à ce que l’interstice présent entre l’écran et la plaque de protection soit aussi mince que
possible. 2
L’écran est monté au niveau du convoyeur d’entrée et de sortie. 2
Å Régler la hauteur de l’écran au niveau des orifices longitudinaux, de telle façon que le PCB
devant être traité puisse y passer à travers.
2
Fig. 2.2 - 3 Ecran du convoyeur d’entrée et de sortie de la machine
(1) Plaque de protection (montée à demeure)
(2) Ecran (réglable)
(3) Orifices longitudinaux permettant le réglage vertical de l’écran
(4) Couvercle
