Manuel d’utilisation HS-50 2 S écurité de fonctionnement Version du logiciel SR.501.xx Edition 12/99 FR 2.2 Dispositifs de sécurité 67 t I I t 2.2.3 Interrupteur principal, bouton-poussoir champignon d ’ARRET D’URGENCE, …
2 Sécurité de fonctionnement Manuel d’utilisation HS-50
2.2 Dispositifs de sécurité Version du logiciel SR.501.xx Edition 12/99 FR
66
t IIt
2.2.2 Ecran du convoyeur d’entrée et de sortie
DANGER
Veiller à ce que l’écran soit toujours réglé en fonction de l’épaisseur du PCB devant être traité.
Veiller à ce que l’interstice présent entre l’écran et la plaque de protection soit aussi mince que
possible. 2
L’écran est monté au niveau du convoyeur d’entrée et de sortie. 2
Å Régler la hauteur de l’écran au niveau des orifices longitudinaux, de telle façon que le PCB
devant être traité puisse y passer à travers.
2
Fig. 2.2 - 3 Ecran du convoyeur d’entrée et de sortie de la machine
(1) Plaque de protection (montée à demeure)
(2) Ecran (réglable)
(3) Orifices longitudinaux permettant le réglage vertical de l’écran
(4) Couvercle
Manuel d’utilisation HS-50 2 Sécurité de fonctionnement
Version du logiciel SR.501.xx Edition 12/99 FR 2.2 Dispositifs de sécurité
67
t IIt
2.2.3 Interrupteur principal, bouton-poussoir champignon d’ARRET D’URGENCE,
commutateurs des capots de protection
2.2.3.1 Emplacement de l’interrupteur principal, des touches de start, etc. incorporés
à la machine
2

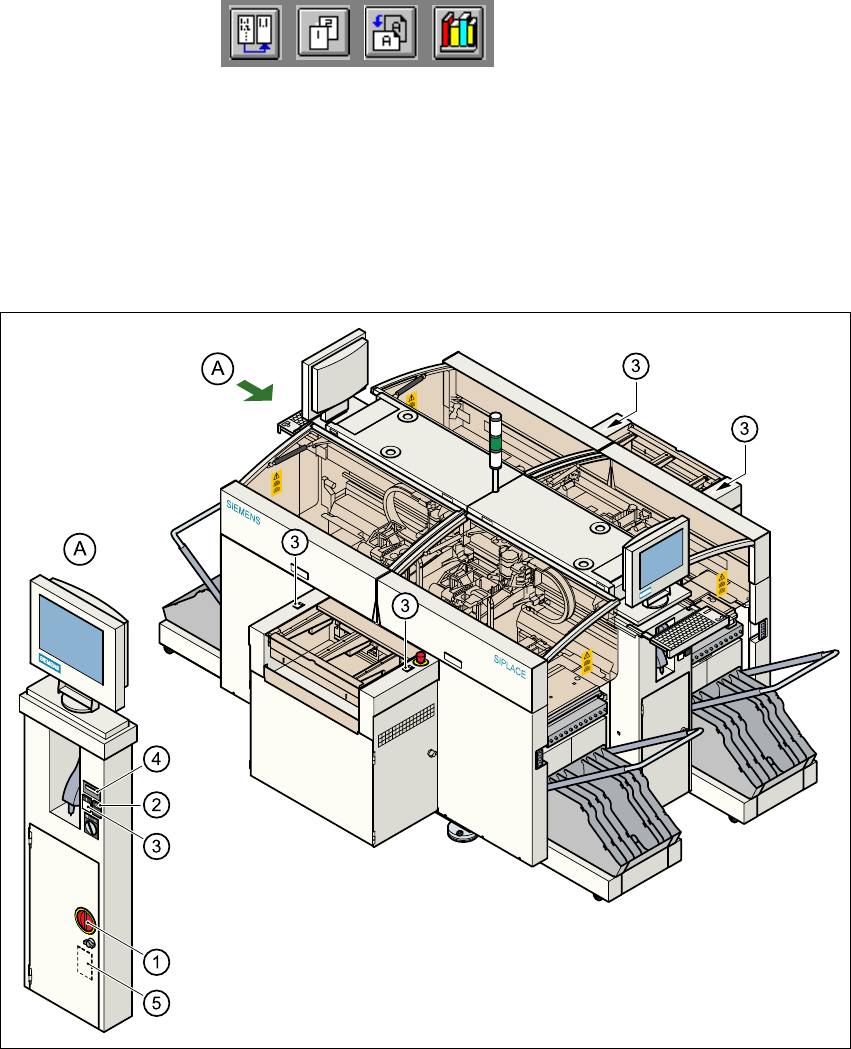

Fig. 2.2 - 4 Emplacement de l’interrupteur principal et des touches de start, etc.
(1) Interrupteur principal
(2) Touches d’arrêt (noires)
(3) Touches de start (blanches)
(4) Compteur de composants
(5) Prise pour travaux de maintenance intégrée à la baie d’alimentation électrique,
derrière la porte
2
2 Sécurité de fonctionnement Manuel d’utilisation HS-50
2.2 Dispositifs de sécurité Version du logiciel SR.501.xx Edition 12/99 FR
68
t IIt
2.2.3.2 Emplacement des bouton-poussoirs champignon d’ARRET D’URGENCE, des
disjoncteurs, etc. incorporés à la machine
2

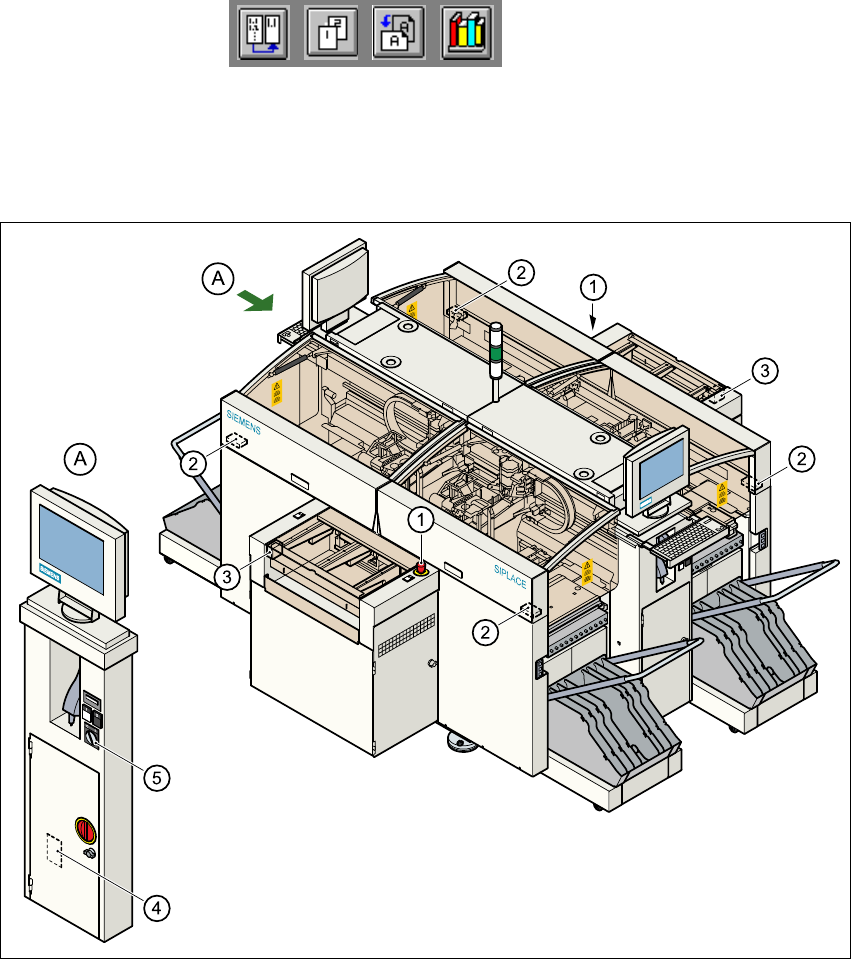

Fig. 2.2 - 5 Bouton-poussoirs champignon d’ARRET D’URGENCE, disjoncteurs
(1) Bouton-poussoirs champignon d’ARRET D’URGENCE
(2) Commutateurs des capots de protection
(3) Commutateurs des couvercles protégeant les convoyeurs
(4) Groupe de contacteurs-disjoncteurs intégré à la baie d’alimentation électrique,
derrière la porte
(5) Interrupteur à clef
2
Interrupteur à clef ouvert 2 sur position 0 pour service normal 2
Interrupteur à clef fermé 2 sur position I pour travaux de maintenance2
