Servicearbeiten
LP-Transportsystem 4.3.8 Hubtischzylinder komplett tauschen [00358703-xx]
100 Serviceanleitung SIPLACE D1/D1i/D2/D2i
Ausbau
Einbau
► Lösen Sie die Befestigungsschrauben der Hubtisch-
platte und entfernen Sie die Hubtischplatte von der
Hubtischeinheit.
► Lösen Sie die Befestigungsschrauben des Magnet-
ventils (4) und entfernen Sie es vom Hubtischzylin-
der. Stecken Sie dazu ggf. die Kabel und Schläuche
am Magnetventil ab und lösen entsprechende Kabel-
binder.
► Lösen Sie die Madenschraube am Endlagenbero (1)
und schieben Sie den Endlagenbero aus der
Führungsschiene des Hubtischzylinders (2). Öffnen
Sie dazu die entsprechenden Kabelbinder.
► Lösen Sie die Kontermutter an der Kolbenstange (3)
und drehen Sie die Kolbenstange heraus, bis sich die
Kolbenstange vom Betätiger löst.
► Entfernen Sie die zwei Befestigungsschrauben am
Hubtischzylinder (2) und entnehmen Sie diesen.
► Befestigen Sie den neuen Hubtischzylinder (2) und
montieren Sie die Kolbenstange (3).
► Bringen Sie den Hubtischzylinder von Hand in die
Endlage.
► Schalten Sie den Automaten ein.
► Schieben Sie den Endlagenbero (1) in die
Führungsschiene bis die LED leuchtet.
► Fixieren Sie diese Position mit der Madenschraube.
► Montieren Sie das Magnetventil (4) und die Hubtisch-
platte. Sichern Sie dabei ggf. Schläuche und Kabel
wieder mit Kabelbindern.
► Kontrollieren Sie die Geschwindigkeit des Hubtisch-
zylinders und korrigieren diese ggf.
Servicearbeiten
4.3.9 Gabellichtschranke-Hubtisch tauschen [00363111-xx] LP-Transportsystem
Serviceanleitung SIPLACE D1/D1i/D2/D2i 101
4.3.9
4.3.9 Gabellichtschranke-Hubtisch tauschen [00363111-xx]
Gabellichtschranke-Hubtisch tauschen [00363111-xx]
Teile
▪ Lichtschranke Spur A (oben) – Einfachtransport [00363111-xx]
▪ Lichtschranke Spur B (unten) – Einfachtransport [00363113-xx]
▪ Lichtschranke Spur A (oben) – Doppeltransport [00363079-xx]
▪ Lichtschranke Spur B (unten) – Doppeltransport [00363080-xx]
Aus-/Einbau
4.3.10
4.3.10 Schrittmotor-Breitenverstellung tauschen [00367174-xx]
Schrittmotor-Breitenverstellung tauschen [00367174-xx]
Übersicht

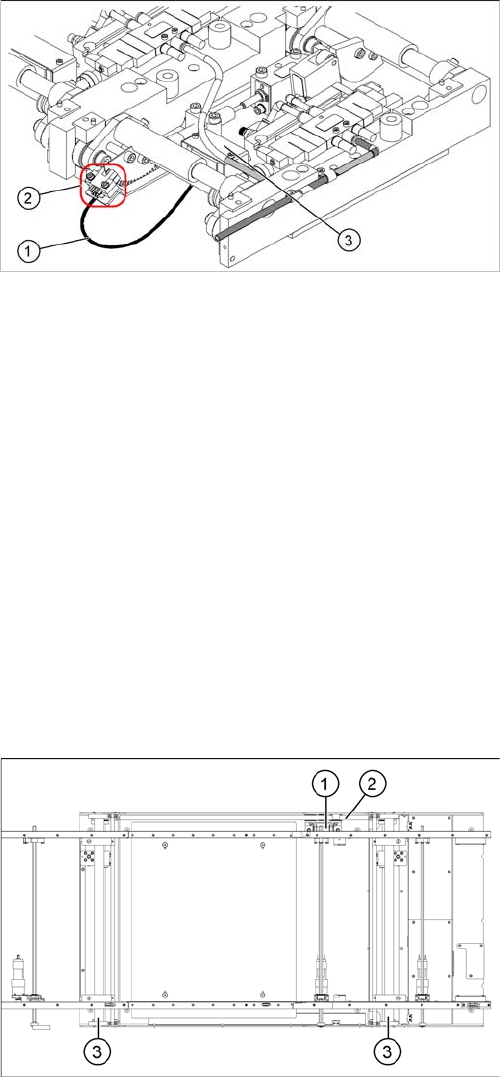

Legende
1. Anschlusskabel zur Umsetzplatine Hubtisch
2. 2 x Gabellichtschranke (Wegmess-System Spur A +
B)
3. Umsetzplatine Hubtisch (unter der Abdekkung)
► Fahren Sie den LP-Transport in die Position, in der
Sie den Hubtisch am Besten erreichen können.
► Verfahren Sie die Y-Portale bis in den Bereich
außerhalb des LP-Transports.
► Schalten Sie den Automaten aus und sichern Sie ihn
gegen Wiedereinschalten.
► Lösen Sie die Befestigungsschrauben der Hubtisch-
platte und entfernen Sie die Hubtischplatte von der
Hubtischeinheit.
► Lösen Sie die beiden Befestigungsschrauben (2) der
Gabelichtschranke.
► Entfernen Sie die Abdeckung der Umsetzplatine-
Hubtisch (3).
► Entfernen Sie die Anschluss-Stecker von der Um-
setzplatine-Hubtisch.
► Montieren Sie die neue Gabellichtschranke und stel-
len Sie die elektrische Verbindung wieder her.
Legende
1. Schrittmotor-Breitenverstellung
2. Antriebszahnriemen
3. Verstelleinheit 1 und 2
Servicearbeiten
LP-Transportsystem 4.3.10 Schrittmotor-Breitenverstellung tauschen [00367174-xx]
102 Serviceanleitung SIPLACE D1/D1i/D2/D2i

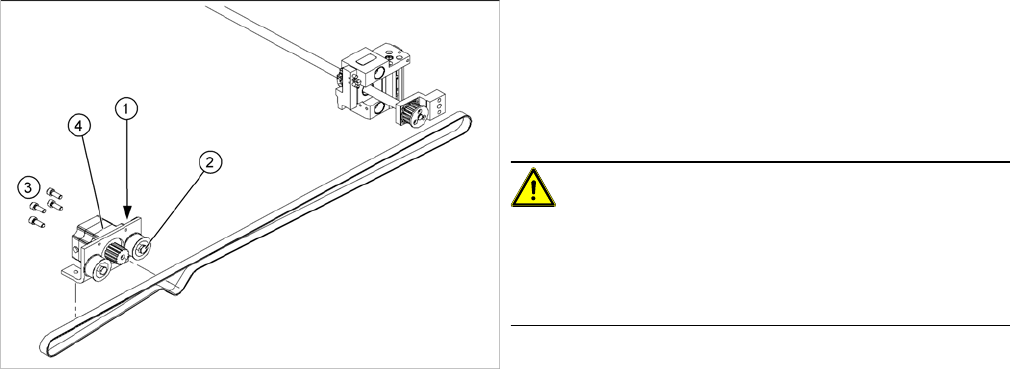

Legende
1. Exzenterachse an der Umlenkrolle lösen
2. Kontermutter an der Exzenterachse
3. Befestigungsschrauben des Schrittmotors
4. Schrittmotor [00367174-xx]
VORSICHT!
Zahnriemen nicht beschädigen!
Der Zahnriemen für den Antrieb der Breitenverstellung
darf beim folgenden Aus- und Einbau des Motors nicht
gedehnt oder geknickt werden!
► Fahren Sie den LP-Transport in die Position, in der
Sie den Schrittmotor der Breitenverstellung optimal
erreichen können.
► Verfahren Sie die Y-Portale bis in den Bereich
außerhalb des LP-Transports.
► Schalten Sie den Automaten aus und sichern Sie ihn
gegen Wiedereinschalten.
