Servicearbeiten LP-Transportsystem 4.3.10 Schri ttmotor-Breitenverstellung tausch en [00367174-xx] 102 Serviceanleitung SIPLACE D1/D1i/D2/D2i Legende 1. Exzent erachse an d er Umlenkro lle lösen 2. Kontermutter an de r E…
Servicearbeiten
4.3.9 Gabellichtschranke-Hubtisch tauschen [00363111-xx] LP-Transportsystem
Serviceanleitung SIPLACE D1/D1i/D2/D2i 101
4.3.9
4.3.9 Gabellichtschranke-Hubtisch tauschen [00363111-xx]
Gabellichtschranke-Hubtisch tauschen [00363111-xx]
Teile
▪ Lichtschranke Spur A (oben) – Einfachtransport [00363111-xx]
▪ Lichtschranke Spur B (unten) – Einfachtransport [00363113-xx]
▪ Lichtschranke Spur A (oben) – Doppeltransport [00363079-xx]
▪ Lichtschranke Spur B (unten) – Doppeltransport [00363080-xx]
Aus-/Einbau
4.3.10
4.3.10 Schrittmotor-Breitenverstellung tauschen [00367174-xx]
Schrittmotor-Breitenverstellung tauschen [00367174-xx]
Übersicht
Legende
1. Anschlusskabel zur Umsetzplatine Hubtisch
2. 2 x Gabellichtschranke (Wegmess-System Spur A +
B)
3. Umsetzplatine Hubtisch (unter der Abdekkung)
► Fahren Sie den LP-Transport in die Position, in der
Sie den Hubtisch am Besten erreichen können.
► Verfahren Sie die Y-Portale bis in den Bereich
außerhalb des LP-Transports.
► Schalten Sie den Automaten aus und sichern Sie ihn
gegen Wiedereinschalten.
► Lösen Sie die Befestigungsschrauben der Hubtisch-
platte und entfernen Sie die Hubtischplatte von der
Hubtischeinheit.
► Lösen Sie die beiden Befestigungsschrauben (2) der
Gabelichtschranke.
► Entfernen Sie die Abdeckung der Umsetzplatine-
Hubtisch (3).
► Entfernen Sie die Anschluss-Stecker von der Um-
setzplatine-Hubtisch.
► Montieren Sie die neue Gabellichtschranke und stel-
len Sie die elektrische Verbindung wieder her.
Legende
1. Schrittmotor-Breitenverstellung
2. Antriebszahnriemen
3. Verstelleinheit 1 und 2
Servicearbeiten
LP-Transportsystem 4.3.10 Schrittmotor-Breitenverstellung tauschen [00367174-xx]
102 Serviceanleitung SIPLACE D1/D1i/D2/D2i

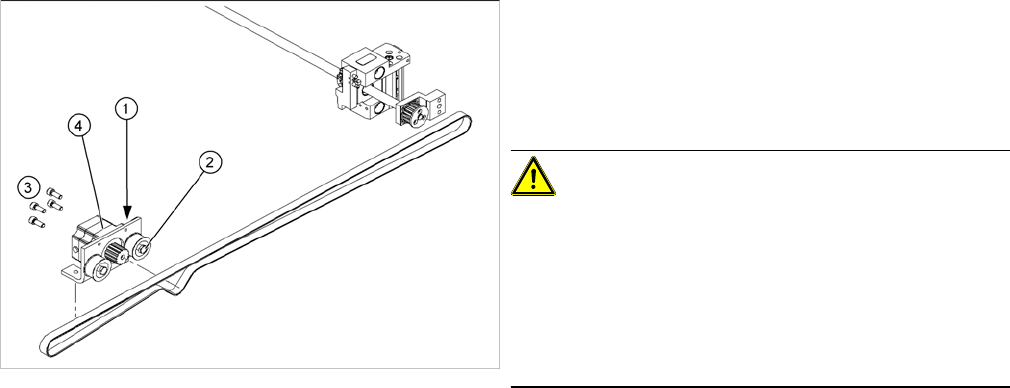

Legende
1. Exzenterachse an der Umlenkrolle lösen
2. Kontermutter an der Exzenterachse
3. Befestigungsschrauben des Schrittmotors
4. Schrittmotor [00367174-xx]
VORSICHT!
Zahnriemen nicht beschädigen!
Der Zahnriemen für den Antrieb der Breitenverstellung
darf beim folgenden Aus- und Einbau des Motors nicht
gedehnt oder geknickt werden!
► Fahren Sie den LP-Transport in die Position, in der
Sie den Schrittmotor der Breitenverstellung optimal
erreichen können.
► Verfahren Sie die Y-Portale bis in den Bereich
außerhalb des LP-Transports.
► Schalten Sie den Automaten aus und sichern Sie ihn
gegen Wiedereinschalten.
Servicearbeiten
4.3.10 Schrittmotor-Breitenverstellung tauschen [00367174-xx] LP-Transportsystem
Serviceanleitung SIPLACE D1/D1i/D2/D2i 103
Aus-/ Einbau
Sehen Sie dazu auch...
6.7.1 Riemenspannung des Transportzahnriemens und der Breitenverstelleinheit einstellen [ ➙ 266]
► Lösen Sie die Befestigungsschrauben der Hubtisch-
platte und entfernen Sie die Hubtischplatte von der
Hubtischeinheit.
► Lockern Sie die Exzenterachse (1) an der Umlenkrol-
le und entspannen Sie den Antriebszahnriemen (5).
VORSICHT!
LP-Wangen-Parallelität: Zahnriemen darf nicht
überspringen!
Der Zahnriemen darf beim Entspannen an den Zahn-
scheiben der 2 Verstelleinheiten nicht überspringen. Die
Ausrichtung der Verstelleinheiten geht dadurch verloren.
Sichern Sie diese Positionen mit einem geeigneten Hilfs-
mittel (Schraubzwinge etc.)
► Entfernen Sie die 4 Befestigungsschrauben (3) und
entfernen Sie den Schrittmotor (4).
► Stecken Sie das Anschlusskabel im Kabelkanal ab.
► Montieren Sie den neuen Schrittmotor und stellen Sie
die elektrische Verbindung wieder her.
► Spannen Sie den Antriebszahnriemen.
► Positionieren Sie den Messpunkt des
Riemenspanngerätes an der Trummitte (d. h. die
längste Strecke zwischen zwei Zahnscheiben) des
Antriebszahnriemens.
► Stellen Sie die Riemenspannung des Antriebszahn-
riemens ein.
