Servicearbeiten
LP-Transportsystem 4.3.11 Endschalter für die Endlage-Breitenverstellung tauschen [00316831-xx]
104 Serviceanleitung SIPLACE D1/D1i/D2/D2i
4.3.11
4.3.11 Endschalter für die Endlage-Breitenverstellung tauschen [00316831-xx]
Endschalter für die Endlage-Breitenverstellung tauschen [00316831-xx]
Übersicht
Teile
Endschalter an der Montagewanne
Endschalter Breitenverstellung 1
Endschalter Breitenverstellung 2
Endschalter Breitenverstellung - an der Transport-
wange
Für alle Endschalter wird der Mikroschalter [00316831-
xx] verwendet.

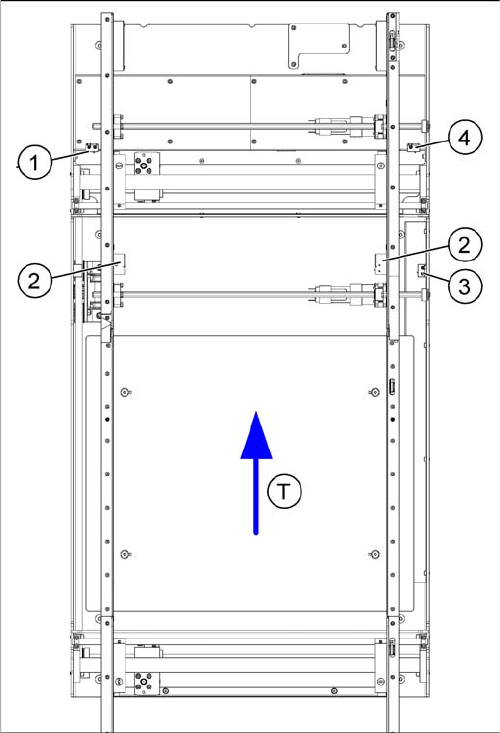

Legende
1. Endschalter 1 Breitenverstellung für Verstelleinheit
2. Endschalter Breitenverstellung (für Seitenteil)
3. Endschalter Montagewanne (für Seitenteil)
4. Endschalter 2 Breitenverstellung für Verstelleinheit
T = Transportrichtung
Endschalter im Bestückbereich:
Im Bereich des Bestückbereiches befinden sich unter
den Transportwangen 2 Endschalter. Die Endschalter
sollen verhindern, dass die Transportwangen zusammen
bzw. gegen das Grundgestell vom Transport fahren.
Endschalter im Ausgabeband:
Im Bereich des Ausgabebandes befinden sich
2 Endschalter für die Verstelleinheit. Sie dienen als Absi-
cherung des Verfahrbereichs und zur Initialisierung der
Verstelleinheit bei der Breitenverstellung.
Servicearbeiten
4.3.12 Magnetventil der Verstelleinheit tauschen [00332940-xx] (nur bei modularem LP-Transport) LP-Transportsystem
Serviceanleitung SIPLACE D1/D1i/D2/D2i 105
Aus-/Einbau
4.3.12
4.3.12 Magnetventil der Verstelleinheit tauschen [00332940-xx] (nur bei modularem LP-Transport)
Magnetventil der Verstelleinheit tauschen [00332940-xx] (nur bei modularem LP-
Transport)
Übersicht
Stellen Sie die Transportbreite so ein, dass Sie den
entsprechenden Endschalter gut erreichen können.
HINWEIS!
Die Endschalter sind inkl. Kabel konfektioniert.
Ist nur der Endschalter defekt, kann die Verdrahtung
auch direkt am Schalter ausgelötet werden.
Entfernen Sie die Schrumpfschläuche und löten Sie die
Anschlussdrähte am defekten Endschalter (1) ab.
Lösen Sie die beiden Schrauben (2) am defekten End-
schalter und entfernen Sie diesen.
Falls Sie mittels Durchgangsmessung eine Unterbre-
chung im Endschalterkabel festgestellt haben, muss die-
ses bis zur Umsetzplatine Montagewanne ausgefädelt
und dort abgesteckt werden.Bedingt durch die
Kabelführung im Maschinenständer-Innenraum kann
dies etwas komplex sein.
Benachrichtigen Sie für diese Arbeit evtl. den SIPLACE-
Service.
Montieren Sie den neuen Endschalter und löten Sie
die Anschlussdrähte wieder in richtiger Zuordnung
an.
Position der Endschalter überprüfen:
Überprüfen Sie die minimale und maximale Breite für
den jeweiligen Maschinentyp und die Parallelität der
Transportwangen.
Teile
Magnetventil mit Kabel, für Verstelleinheit 1 und 2
[00332940-xx]
Legende
1. Verstelleinheit 1
2. Verstelleinheit 2
T = Transportrichtung
Servicearbeiten
LP-Transportsystem 4.3.13 Zylinderschalter der Verstelleinheit tauschen [03040796-xx] (nur bei
106 Serviceanleitung SIPLACE D1/D1i/D2/D2i
Aus-/Einbau
4.3.13
4.3.13 Zylinderschalter der Verstelleinheit tauschen [03040796-xx] (nur bei modularem LP-Transport)
Zylinderschalter der Verstelleinheit tauschen [03040796-xx] (nur bei modularem LP-
Transport)

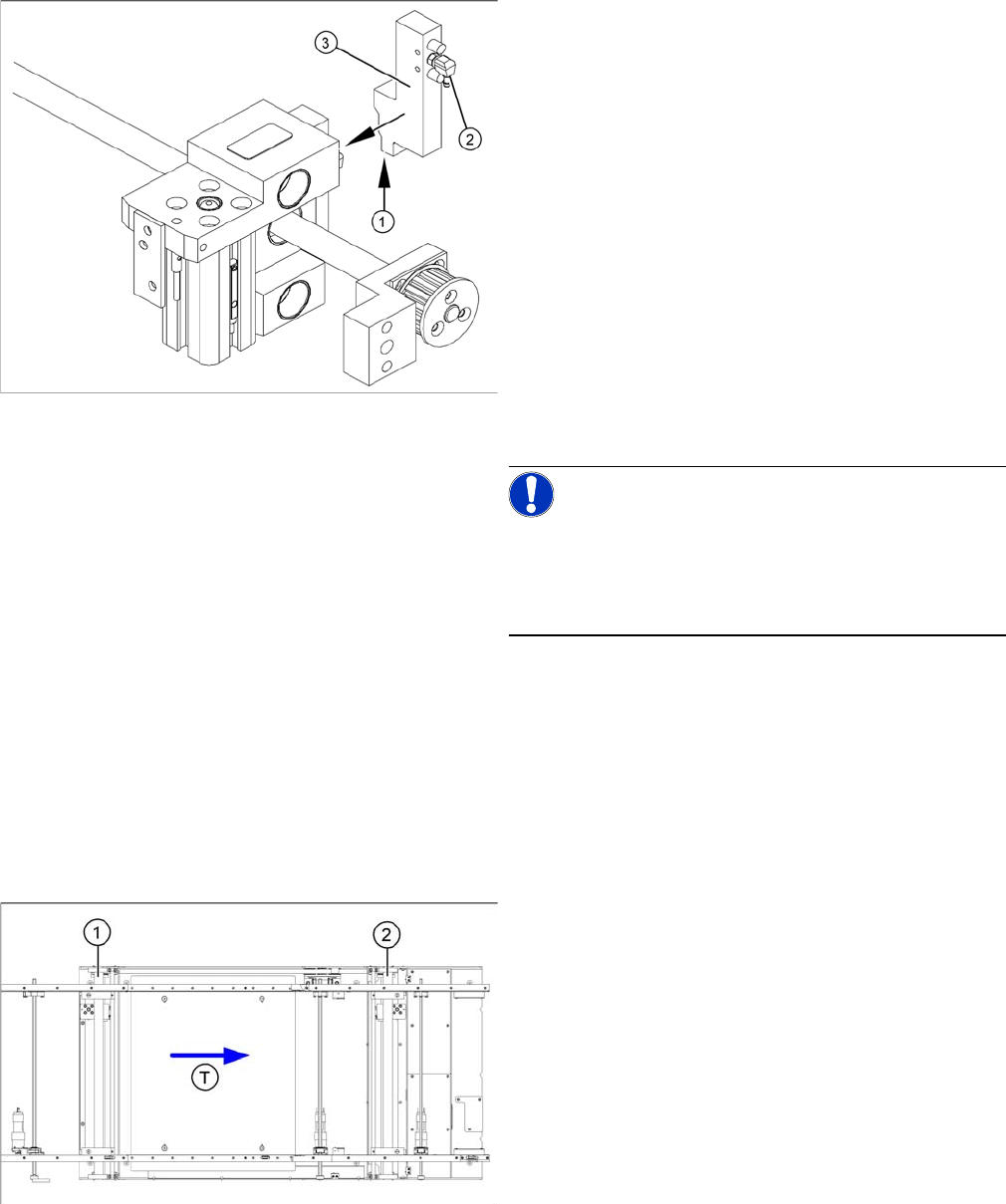

Übersicht
Der Zylinderschalter (BERO) am Zylinder der Verstelleinheit soll dann schalten, wenn der Stift der Ver-
stelleinheit durch den Pneumatikzylinder ausgefahren wird, und damit die Transportwange eingekoppelt
ist. Mit diesem Signal bekommt der Motor für die Breitenverstellung seine Freigabe.
Fahren Sie den LP-Transport in die Position, in der
Sie die Verstelleinheit am Besten erreichen können.
Verfahren Sie die Y-Portale bis in den Bereich
außerhalb des LP-Transports.
Schalten Sie den Automaten aus und sichern Sie ihn
gegen Wiedereinschalten.
Schalten Sie die Druckluft ab.
Stellen Sie mit dem Breitenverstellrimen die Verstel-
leinheit auf eine Position, so dass das Magnetventil
gut zugänglich ist.
Entfernen Sie die pneumatischen Anschlüsse (2).
Lösen Sie die beiden Befestigungsschrauben und
entfernen Sie das Magnetventil (3) vom Kurzhubzy-
linder.
Fädeln Sie das Anschlusskabel (1) bis zur Umsetz-
platine Montagewanne aus und ziehen es dort ab.
HINWEIS!
Bedingt durch die Kabelführung im Maschinenständer-In-
nenraum kann dies etwas komplex sein.
Benachrichtigen Sie für diese Arbeit evtl. den SIPLACE-
Service.
Montieren Sie das neue Magnetventil (3) und stellen
Sie die elektrische (1) und pneumatische Verbindung
(2) wieder her.
Teile
Zylinderschalter Breitenverstellung 1 und 2
[03040796-xx]
Legende
1. Verstelleinheit 1
2. Verstelleinheit 2
T = Transportrichtung
