Servicearbeiten LP-Transportsystem 4.3. 14 Bero der Verstelleinheit tauschen [030 40795-xx] (nur bei modularem LP- 108 Serviceanleitung SIPLACE D1/D1i/D2/D2i 4.3.14 4 . 3 . 1 4 B e r o d e r V e r s t e lle in h e it t a…
Servicearbeiten
4.3.13 Zylinderschalter der Verstelleinheit tauschen [03040796-xx] (nur bei modularem LP-Transport) LP-Transportsystem
Serviceanleitung SIPLACE D1/D1i/D2/D2i 107
Aus-/ Einbau
► Fahren Sie den LP-Transport in die Position, in der
Sie die Verstelleinheit am besten erreichen können.
► Verfahren Sie die Y-Portale bis in den Bereich
außerhalb des LP-Transports.
► Schalten Sie den Automaten aus und sichern Sie ihn
gegen Wiedereinschalten.
► Schalten Sie die Druckluft ab.

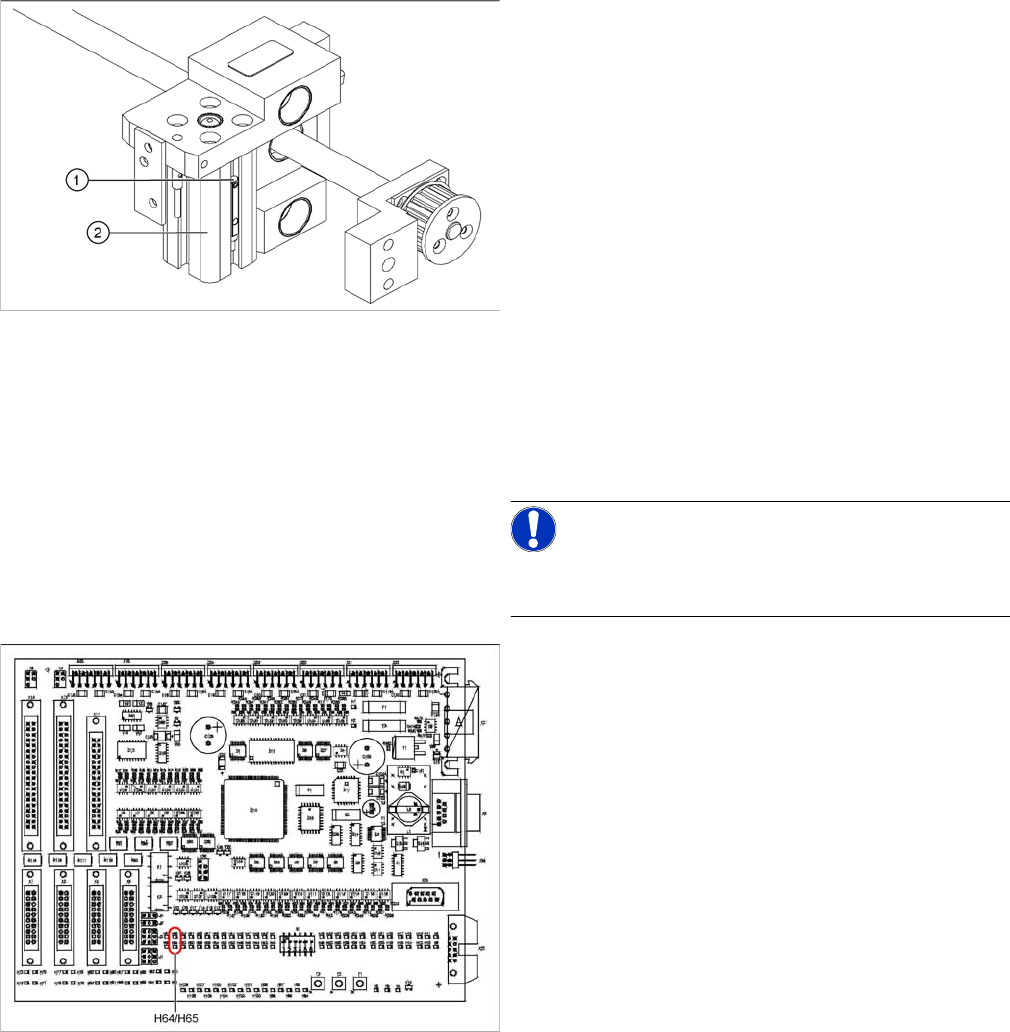

► Lösen Sie die Madenschraube am Zylinderschalter
(1) und schieben Sie den Zylinderschalter aus der
Führungsschiene der Verstelleinheit (2).
► Fädeln Sie das Anschlusskabel bis zur Umsetzplati-
ne Montagewanne aus.
► Verlegen Sie das Anschlusskabel des neuen Zylin-
derschalters.
► Schieben Sie den neuen Zylinderschalter in die
Führungsschiene.
► Schalten Sie den Automaten ein.
HINWEIS!
Der Zylinderschalter Breitenverstellung wird im einge-
koppelten Zustand eingestellt.
TSP201
► Die Breitenverstellung soweit verfahren, bis der Zy-
linderschalter schaltet – LED (H64/H65) leuchtet.
Zylinder einkoppeln - d. h. die Zylinder werden über
die Ansteuerung bis zum Anschlag nach oben gefah-
ren.
► Den Zylinderschalter so einstellen, dass die LED im
eingekoppelten Zustand leuchtet.
► Fixieren Sie diese Position des Zylinderschalters (2)
mit der Madenschraube.
Servicearbeiten
LP-Transportsystem 4.3.14 Bero der Verstelleinheit tauschen [03040795-xx] (nur bei modularem LP-
108 Serviceanleitung SIPLACE D1/D1i/D2/D2i
4.3.14
4.3.14 Bero der Verstelleinheit tauschen [03040795-xx] (nur bei modularem LP-Transport)
Bero der Verstelleinheit tauschen [03040795-xx] (nur bei modularem LP-Transport)
Übersicht
Der Bero dient als Signal für die Steuerung des Pneumatikventils der Verstelleinheit. Nachdem der
Schaltpunkt erreicht wurde, wird über den Kurzhubzylinder die Transportwange eingekoppelt.
Aus-/ Einbau
Teile
▪ Bero für Verstelleinheit 1 und 2 [03040795-xx]

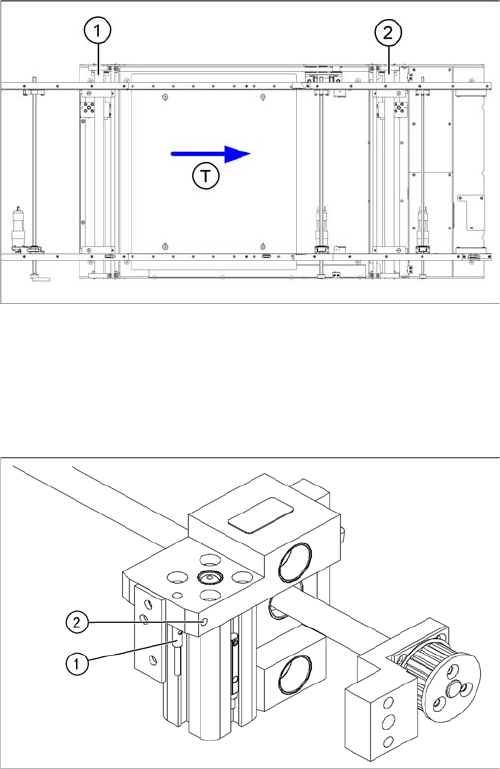

Legende
1. Verstelleinheit 1
2. Verstelleinheit 2
3. Transportrichtung
► Fahren Sie den LP-Transport in die Position, in der
Sie die Verstelleinheit am Besten erreichen können.
► Verfahren Sie die Y-Portale bis in den Bereich
außerhalb des LP-Transports.
► Schalten Sie den Automaten aus und sichern Sie ihn
gegen Wiedereinschalten.
► Schalten Sie die Druckluft ab.
► Lösen Sie die Madenschraube an der Klemmung (1)
und fädeln Sie das Anschlusskabel bis zur Umsetz-
platine Montagewanne aus.
► Setzen Sie den neuen Bero ein und stellen Sie die
elektrische Verbindung wieder her.
► Fixieren Sie den Bero mit der Madenschraube.
► Die Madenschraube muss mit einem Anzugsdrehmo-
ment von 20 Ncm (+3 Ncm) angezogen werden. Der
Bero muss plan mit dem Gehäuse (2) der Verstellein-
heit abschließen.
Servicearbeiten
4.3.14 Bero der Verstelleinheit tauschen [03040795-xx] (nur bei modularem LP-Transport) LP-Transportsystem
Serviceanleitung SIPLACE D1/D1i/D2/D2i 109
Die Einstellung des Schaltpunktes erfolgt über den
Betätiger an der Transportwange:
► Verstellen Sie die Verstelleinheit mit Hilfe des Brei-
tenverstellriemens auf eine Position, so dass der
Bero gut zugänglich ist.
► Legen Sie ein Endmaß von 4/10 mm auf die Verstel-
leinheit und drücken Sie dieses Endmaß auf die Ver-
stelleinheit.
► Schieben Sie den Bero auf Anschlag nach oben und
ziehen Sie die Befestigungsschraube fest.
HINWEIS!
Führen Sie einen Breitenverstell-Funktionstest an allen
Transportwangen durch.
► Kalibrieren Sie die Transportwangen mit dem Test-
programm SITEST.
