Servicearbeiten
4.4.1 Kopf tauschen (D1, D2) C&P6/12-Kopf
Serviceanleitung SIPLACE D1/D1i/D2/D2i 115
4.3.17.4

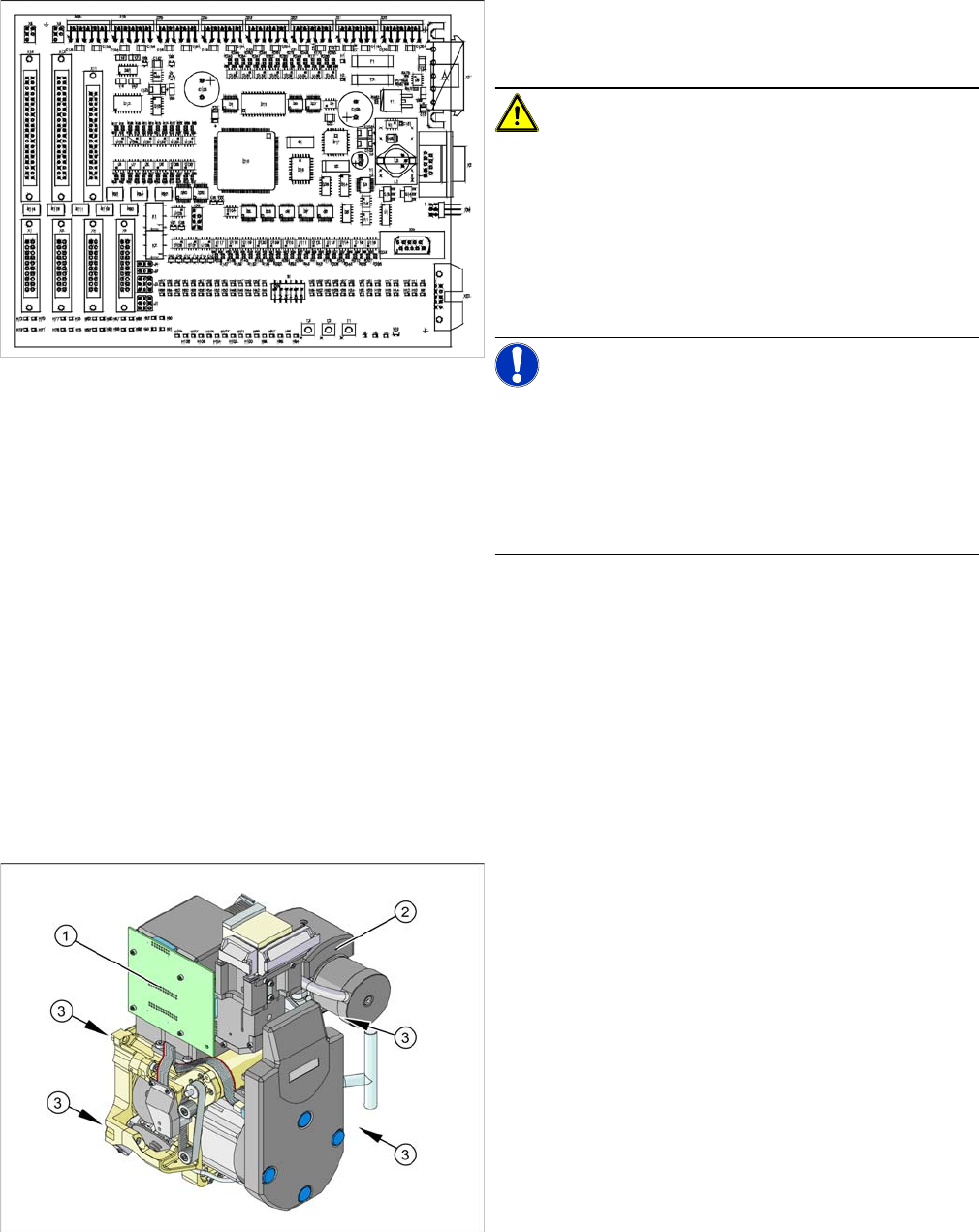

4.3.17.4 Transportsteuerung TSP 201 [03043832-xx]
Transportsteuerung TSP 201 [03043832-xx]
Übersicht
4.4
4.4 C&P6/12-Kopf
C&P6/12-Kopf
Sehen Sie dazu auch...
3.5 Collect&Place-Kopf DLM3 [ ➙ 35]
4.4.1
4.4.1 Kopf tauschen (D1, D2)
Kopf tauschen (D1, D2)
Übersicht
Die detaillierten Anschlussbelegungen finden Sie in der
aktuellen Wirkschaltplanmappe Ihrer SIPLACE-Maschi-
ne.
VORSICHT!
Vor dem Ausbau
Vor Ausbau der Baugruppe müssen die TSP-MA-Daten
mit Hilfe des SITEST–Menüs "Transport – Maschinenda-
ten" gesichert werden.
Nach Ersetzen der Baugruppe müssen diese MA-Daten
dann entsprechend mit Hilfe dieses Menüs wieder res-
tauriert werden.
HINWEIS!
Firmware
Nach dem Ersetzen der Baugruppe kann ein Firmware-
Download notwendig sein (ab SR/MC 603.xx in SITEST
jederzeit möglich).
Benachrichtigen Sie für diese Arbeit ggf. den SIPLACE-
Service.
1. Beleuchtungssteuerung
2. Vakuumerzeuger mit Vakuummessplatine
3. 4 x Befestigungsschrauben
Artikelnummern
DLM3-Kopf mit 12 Segmenten (C&P12-Kopf)
▪ Komplett mit Pinolen [03041228-xx]
▪ Ohne Pinolen [03047768-xx]
DLM3-Kopf mit 6 Segmenten (C&P6-Kopf)
▪ Komplett mit Pinolen [03041229-xx]
▪ Ohne Pinolen [03048341-xx]
Servicearbeiten
C&P6/12-Kopf 4.4.1 Kopf tauschen (D1, D2)
116 Serviceanleitung SIPLACE D1/D1i/D2/D2i

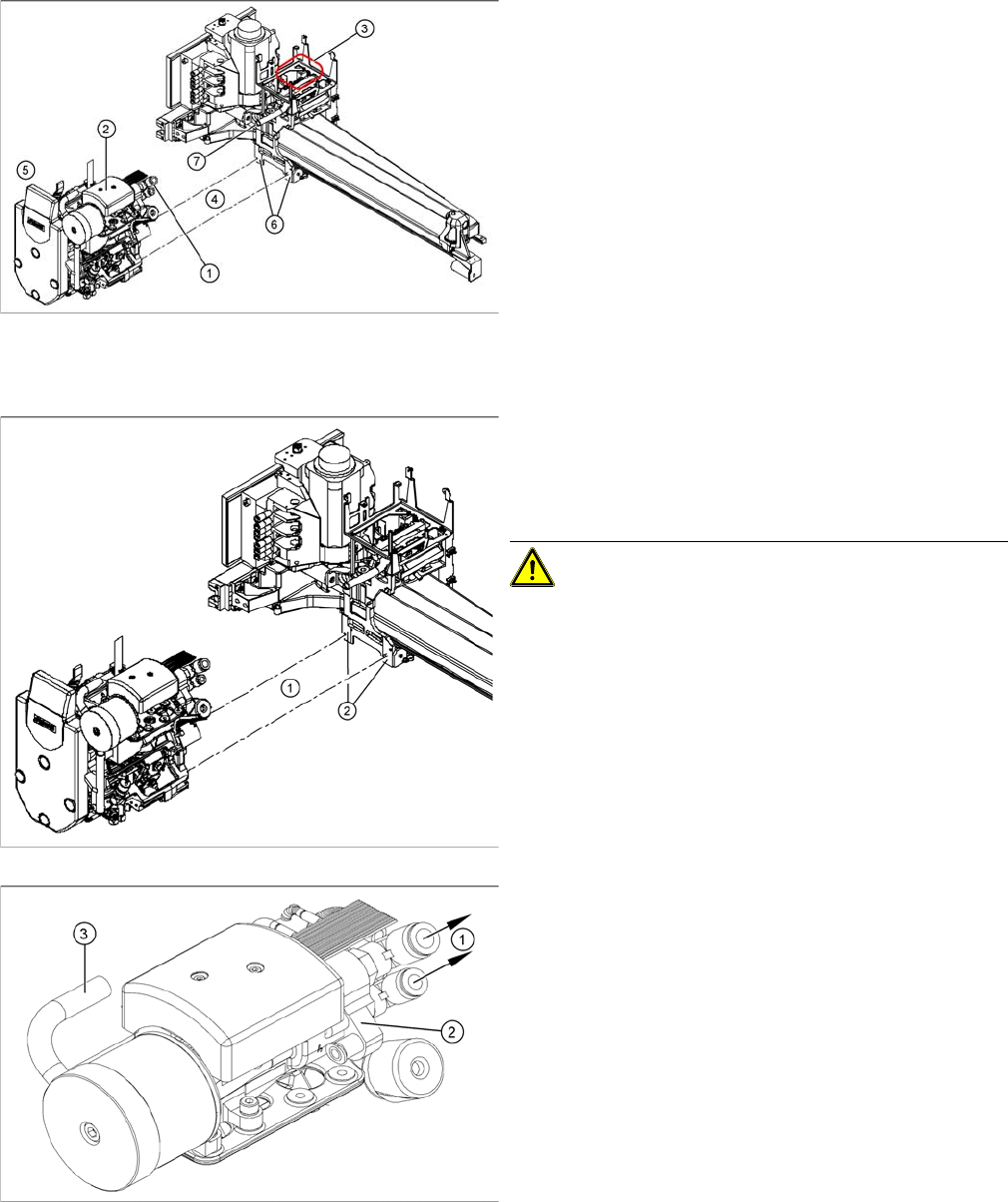

Ausbau
Einbau
Sehen Sie dazu auch...
6.5.1 DLM-Kopf und -Kameras kalibrieren [ ➙ 237]
► Lösen Sie die Druckluftschläuche (1) von der Pneu-
matikkupplung des Vakuumerzeugers (2).
► Lösen Sie am Portal-Kopf-Verteiler
((3) = Einbauposition) die Steckverbindungen zum
Kopf (5).
► Lösen Sie die 4 Befestigungsschrauben (4) des
Kopfes.
► Stecken Sie den Schlauch zur Anschlussscheibe Va-
kuumerzeuger ab.
► Ziehen Sie den Kopf vorsichtig von den
Zylinderstiften (5) an der Kopfhalterung (6) ab und
entfernen Sie den Kopf aus dem Automaten.
► Achten Sie darauf dass alle Anschlagflächen und
Verstiftungen sauber sind.
► Bewegen Sie den Kopf vorsichtig auf die
Kopfhalterung (2) zu.
VORSICHT! Achten Sie darauf die Kabel und
Silikonschläuche nicht zu quetschen.
► Achten Sie darauf, dass die Zylinderstifte auf der
Kopfhalterung in die Bohrungen des Kopf-Rückteils
gleiten.
► Drücken Sie den Kopf vorsichtig in Richtung Kopfhal-
terung, bis er plan aufliegt.
► Befestigen Sie den Kopf mit den vier
Befestigungsschrauben (1).
► Stecken Sie die Druckluftschläuche (1) an die Pneu-
matikkupplung am Vakuumerzeuger (2) an und stel-
len Sie die Schlauchverbindung (3) wieder her.
► Stellen Sie die elektrischen Verbindungen wieder
her.
► Kalibrieren Sie den Kopf mit dem Testprogramm SI-
TEST.
Servicearbeiten
4.4.2 Kopf-Vorderteil Aus-/Einbau C&P6/12-Kopf
Serviceanleitung SIPLACE D1/D1i/D2/D2i 117
4.4.2
4.4.2 Kopf-Vorderteil Aus-/Einbau
Kopf-Vorderteil Aus-/Einbau
Teile, Hilfsmittel und Werkzeug
▪ Inbusschlüsselsatz.
▪ Torx-Winkelschraubendreher TX8 [03080081-xx]
▪ Kalibrierteil Version 3 [03010565-xx]
▪ Ggf. Montageanleitung "Bauelemente-Sensor" [00193356-xx]

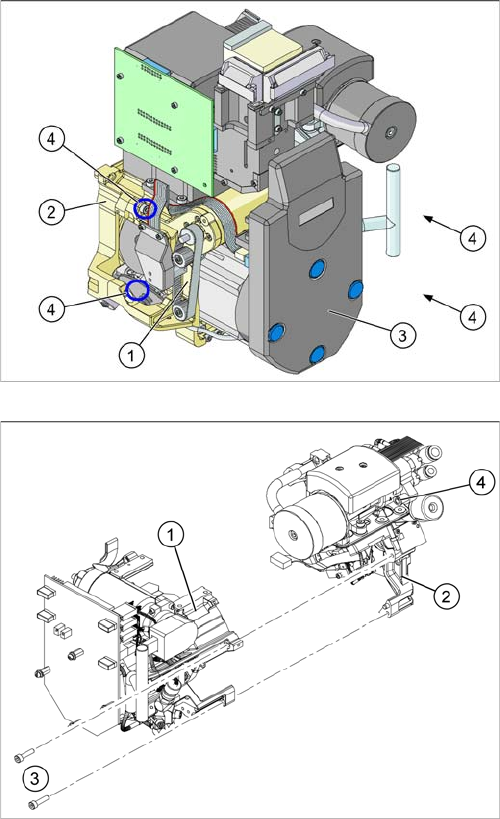

Übersicht
1. Vorderteil
2. Rückteil
3. Zwischenverteiler (unter der Abdeckung)
4. Befestigungsschrauben (4x) des Kopfvorderteils
1. Vorderteil
2. Rückteil
3. Befestigungsschrauben (4x) des Kopfvorderteils
4. Pneumatikschlauch für die Blasluft
