C&P6/12-Kopf 4.4.9 Ventilstellantrieb Abwurfkreis tauschen [00367768-xx] (bis DLM3)
136 Serviceanleitung SIPLACE D1/D1i/D2/D2i
4.4.9.3
4.4.9.3 Mechanische Justage (ab Version 03)
Mechanische Justage (ab Version 03)
Einstellen des Ventilstellantriebs "Abwurfposition"
HINWEIS
Einstell-Ventilstößel
Mit den Einstell-Ventilstößeln können die Ventilstellantriebe der Abwurfposition von DLM2- und
DLM3-Köpfen eingestellt werden.
VORSICHT
Position muss korrekt sein
Auch wenn Ihr Bestückautomat diesen Ventilstellantrieb nicht zum Abwerfen von BEs benutzt
(Abwerfen senkrecht nach unten), so muss die Position dieses Antriebs trotzdem korrekt sein.
Im Referenzlauf und während der Sterndrehung könnte sonst ein falsch eingestellter Ventilstel-
lantrieb die Stößelpositionen negativ beeinflussen.
► Setzen Sie den abmontierten Kopf auf den Kopfhalter
auf und legen Sie diese zur Vorderseite hin ab bzw.
legen Sie den Kopf auf eine weiche, ESD-leitfähige
Unterlage zur Kopfvorderseite hin ab.
► Die Befestigungsschraube und die Sicherungs-
schraube des Ventilstellantriebs (seitlich unten am
Kopf) müssen gelöst sein bzw. werden bei Antriebs-
montage nur leicht eingeschraubt.

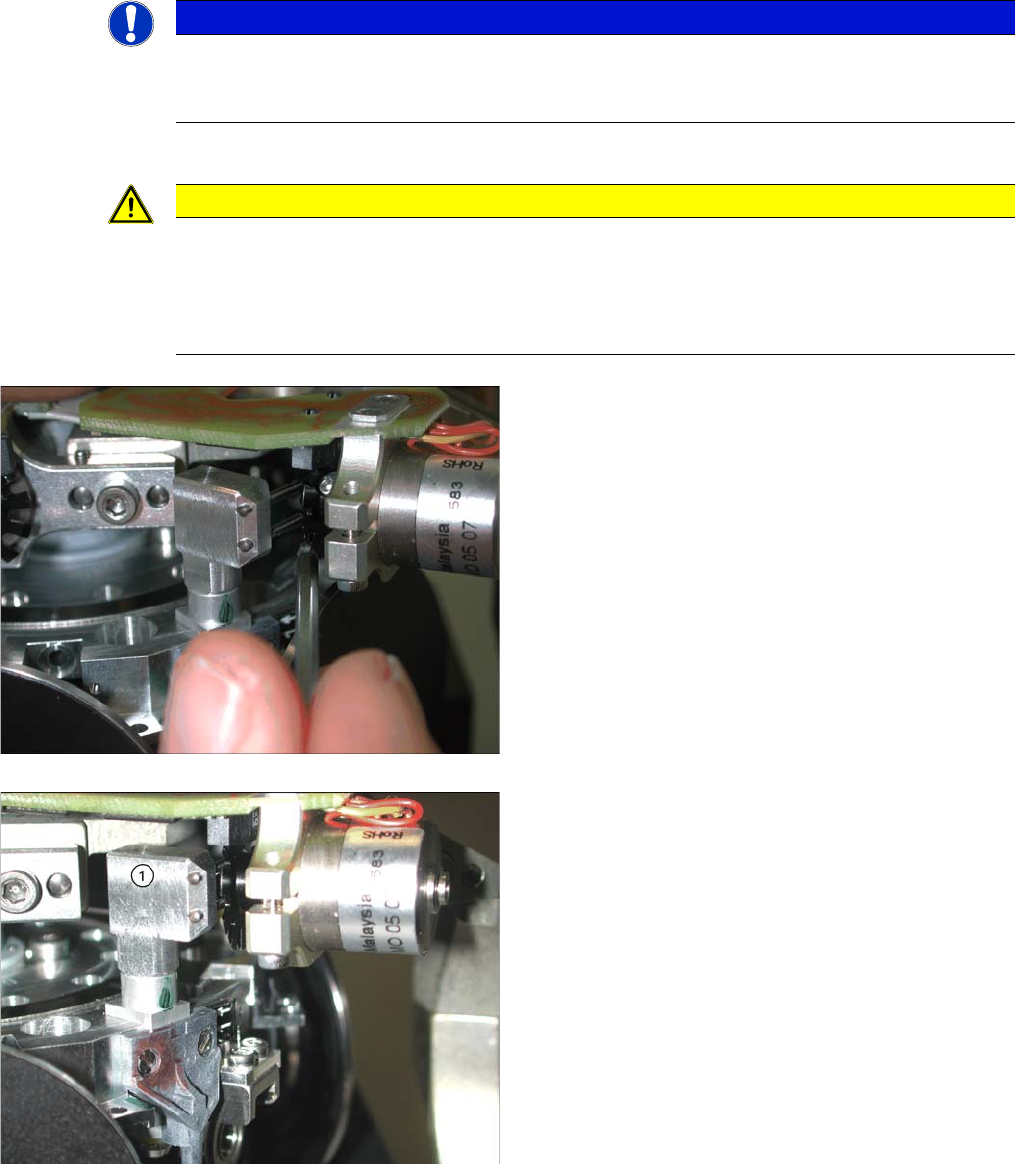

► Setzen Sie nun statt eines Ventilstößels den Einstell-
Ventilstößel (1) für die Abwurfposition (R) wie auf
dem Bild gezeigt ein.
► Drehen Sie den Einstellventilstößel so dass die Spit-
zen der beiden Zentrierstifte nahe der Kurvenscheibe
hinter dem Kugellager stehen.
Servicearbeiten
4.4.9 Ventilstellantrieb Abwurfkreis tauschen [00367768-xx] (bis DLM3) C&P6/12-Kopf
Serviceanleitung SIPLACE D1/D1i/D2/D2i 137
► Drehen Sie die Kurvenscheibe mit einem spitzen Ge-
genstand vorsichtig in die "Ausgangsposition" (Ku-
gellager waagrecht neben der Antriebswelle).
► Drehen Sie den Bestückstern vorsichtig in Richtung
Ventilstellantrieb, so dass die beiden Zentrierstifte
hinter dem Kugellager die Befestigung auf der Kur-
venscheibe umfassen. Der Einstellventilstößel (1)
schwenkt sich dabei in die korrekte Lage (Zentrierstif-
te parallel zur Kurvenscheibe).
HINWEIS!
Weil sich die Kurvenscheibe des Abwurf-Ventilstellan-
triebs hinter der Anschlussleiterplatte befindet ist diese
Einstellung im Vergleich zum Bestückkreis etwas schwie-
riger.

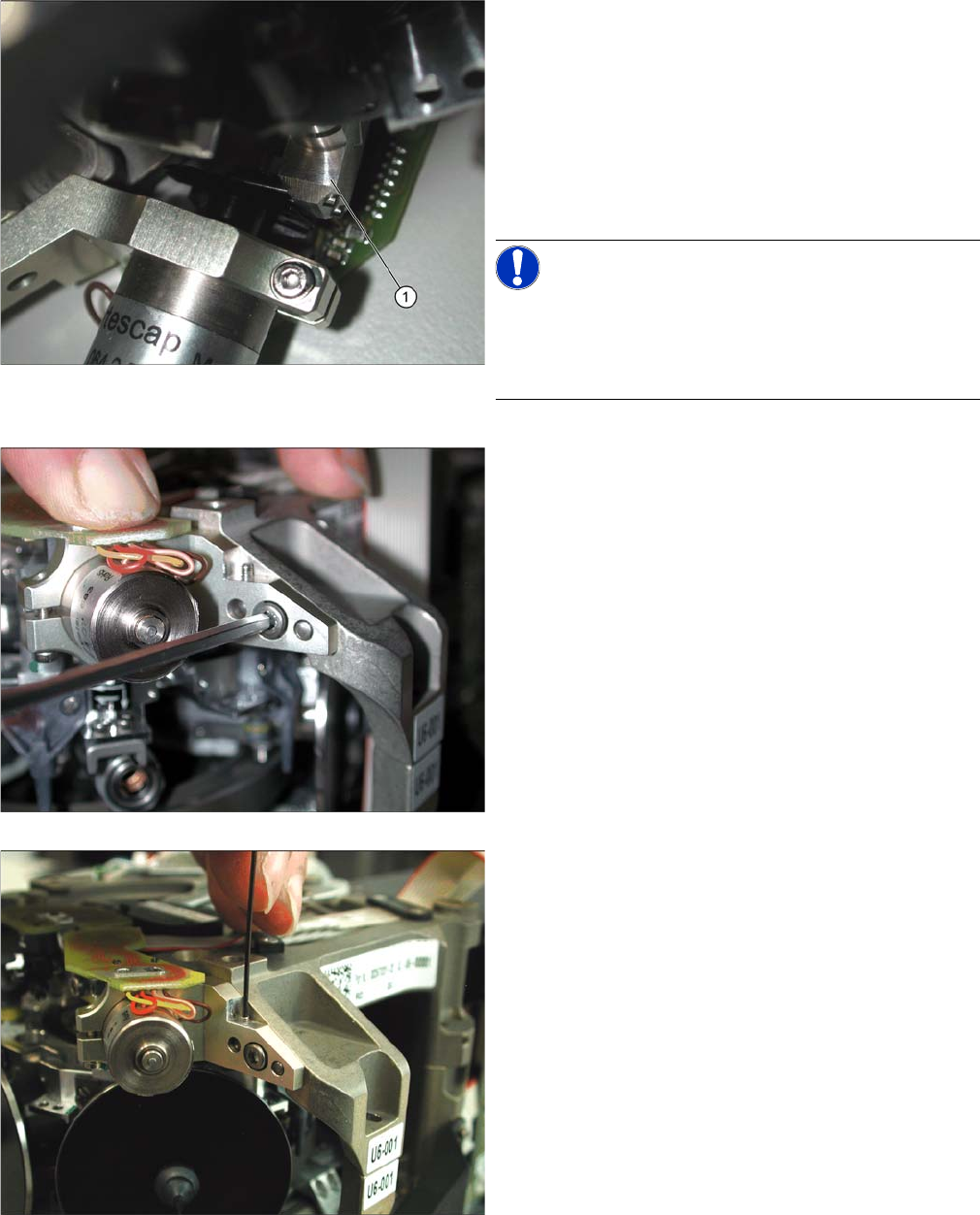

► Drücken Sie den Ventilstellantrieb in Richtung
Bestückstern und befestigen Sie den Antriebshalter
mit einem Inbusschlüssel (2,5 mm).
► Anschließend schrauben Sie den Sicherungsgewin-
destift mit einem Inbusschlüssel (0,89 mm) fest. Hal-
ten Sie dabei am Ventilstellantrieb dagegen. Durch
übermäßiges anziehen könnten Sie den Ventilstell-
antrieb nach "Hinten" drücken.
► Entfernen Sie den Einstellstößel indem Sie den
Bestückstern zurück drehen und den Einstellstößel
drehend aus dem Ventilgehäuse entnehmen.
► Ersetzen Sie abschließend den Einstellstößel gegen
einen Stößel mit Schutzring.
Servicearbeiten
C&P6/12-Kopf 4.4.10 Lichtschranke "Z-Achse oben" tauschen [03053294-xx]
138 Serviceanleitung SIPLACE D1/D1i/D2/D2i
4.4.10
4.4.10 Lichtschranke "Z-Achse oben" tauschen [03053294-xx]
Lichtschranke "Z-Achse oben" tauschen [03053294-xx]
Teile, Hilfsmittel und Werkzeug
▪ Lichtschranke Z-Achse oben DLM1/2/3 [03053294-xx]
Übersicht
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
Ausbau
► Schalten Sie den Automaten aus und sichern Sie ihn gegen Wiedereinschalten.
► Ziehen Sie den Stecker vom Steckplatz am Zwischenverteiler ab.
► Lösen Sie die beiden Innensechskantschrauben (1) und entfernen Sie den Flachbandkabelhalter.
► Lösen Sie die beiden Schlitzschrauben (2).
► Nehmen Sie die Lichtschranke "Z-Achse oben" (3) mit Kabel ab.
► Befestigen Sie die Platine Lichtschranke "Z-Achse oben" (3) mit den beiden Schlitzschrauben (2).
Schieben Sie die Platine innerhalb der Toleranz, welche die Schrauben zulassen, ganz nach oben.
► Stecken Sie den Stecker des Flachbandkabels auf den Steckplatz des Zwischenverteilers auf.
► Fixieren Sie das Flachbandkabel mit dem Flachbandkabelhalter und den beiden
Innensechskantschrauben (1).
► Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
1. Innensechskantschraube M2,0x4, 2 Stück
2. Schlitzschrauben, 2 Stück
3. Platine Lichtschranke "Z-Achse oben"
1
3
2
VORSICHT
Kabelführung überprüfen!
► Achten Sie darauf, dass das Flachbandkabel in der ausgefrästen Führung nicht gequetscht
wird. Achten Sie auch darauf, dass Sie den gefalteten Teil des Flachbandkabels der Licht-
schranke "Z-Achse oben" wieder unter die Beleuchtungsplatine schieben.
► Hinweis: Es gibt eine neuere Version mit einer gekürzten Flachbandleitung.
