Servicearbeiten
4.4.14 Z-Achse komplett tauschen [03001959Sxx] C&P6/12-Kopf
Serviceanleitung SIPLACE D1/D1i/D2/D2i 145
Ausbau
Einbau
► Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
► Bauen Sie das Kopf-Vorderteil aus (siehe "4.4.2
Kopf-Vorderteil Aus-/Einbau" [ ➙ 117]).

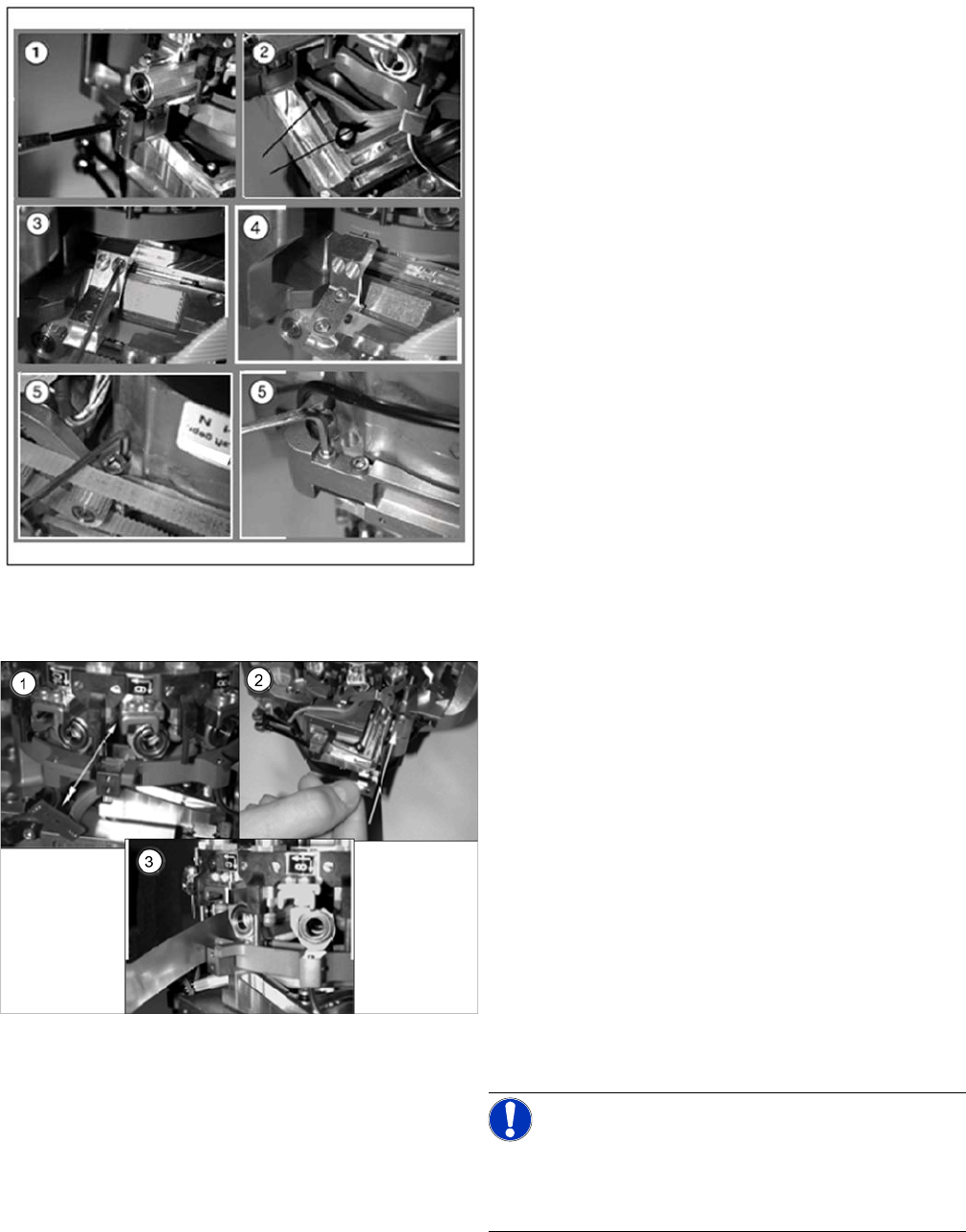

► (1) Bauen Sie die Lichtschranke unter der Z-Achse
ab, indem Sie die beiden Schrauben M1,6x3 DIN 84
lösen.
► (2) Lösen Sie das Kabel vorsichtig aus dem Kabelka-
nal, bis es locker liegt.
► (3) Lösen Sie die Verbindung zwischen Mitnehmer-
arm und Mitnehmerwinkel durch entfernen der bei-
den Schrauben M2x14 DIN 912.
► (4) Ziehen Sie den Mitnehmerarm mit Zentrierstift aus
dem Mitnehmerwinkel und bringen Sie den Mitneh-
merarm in Raststellung im Laufring.
► (5) Entfernen Sie die drei Schrauben der Befestigung
der Z-Achse (2x M3x14, 1x M3x4).
► (1) Drehen Sie den Stern in die dargestellte Position,
um die Z-Achse am Montageblech aus der Führung
zu ziehen.
Reinigen Sie die Auflagefläche mit SIPLACE-
Reinigungsstäbchen und Ethylalkohol.
► (2) Schieben Sie die neue Z-Achsen-Führung in die
dafür vorgesehene Nut.
Drücken Sie die Referenzseite (innen) der Z-Achse in
die Nut und fixieren Sie die Z-Achse mit den Schrau-
ben.
► (3) Überprüfen Sie mit dem Fühlerlehre den Spalt
zwischen Rachen und den Seitenkanten der
Kreisbogenführung.
Der Spalt darf zwischen 0,02 und 0,03 mm betragen.
Justieren Sie bei Bedarf den Rachen nach.
Bauen Sie den Kopf in umgekehrter Reihenfolge zu-
sammen.
HINWEIS!
Die Platine muss mittig zum Rachen montiert sein.
Stellen Sie sicher, dass die Platine nicht am Rahmen
schleift (evtl. mit Lehre prüfen).
Servicearbeiten
C&P6/12-Kopf 4.4.15 Blaslufteinheit tauschen [00367793-xx]
146 Serviceanleitung SIPLACE D1/D1i/D2/D2i
4.4.15
4.4.15 Blaslufteinheit tauschen [00367793-xx]
Blaslufteinheit tauschen [00367793-xx]
Teile, Hilfsmittel und Werkzeug
▪ Blaslufteinheit DLM2/3/4 [00367793-xx]
Übersicht
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
Ausbau
► Ziehen Sie den Stecker des Kabels zum Zwischenverteilers ab.
► Ziehen Sie den schwarzen Druckluftschlauch von der Steckkupplung am Vakuumverteiler ab.
► Bauen Sie den Zwischenverteiler aus (siehe "4.4.4 Zwischenverteiler tauschen" [ ➙ 121]).
► Ziehen Sie den Druckluftsensor ab.
► Lösen Sie den Druckluftschlauch für die Bestückposition (2) vom Druckluftröhrchen "Bestückkreis".
► Lösen Sie den Druckluftschlauch für die Abwurfposition (3) vom Druckluftröhrchen "Abwurfkreis".
► Lösen Sie die beiden Innensechskantschrauben (4).
► Entfernen Sie die Blaslufteinheit (1).
► Lösen Sie die Überwurfmutter (5) und ziehen Sie den Druckluftversorgungsschlauch ab.
Einbau
► Stellen Sie die Schlauchverbindungen wieder her.
► Befestigen Sie die Blaslufteinheit (1) mit den beiden Innensechskantschrauben (4).
1. Blaslufteinheit
2. Zum Druckluftröhrchen "Bestückkreis" und Druckluft-
sensor auf dem Zwischenverteiler
3. Zum Druckluftröhrchen "Abwurfkreis"
4. Innensechskantschrauben M3x20 (2x)
5. Überwurfmutter SW8, Druckluftanschluss
HINWEIS!
DLM 4
Beim DLM4 wird der Schlauch für den Abwurfkreis abge-
schnitten und die Drossel zugedreht.
Servicearbeiten
4.4.16 Schalldämpfer tauschen [03003134-xx] C&P6/12-Kopf
Serviceanleitung SIPLACE D1/D1i/D2/D2i 147
► Stecken Sie den Stecker auf den Steckplatz am Zwischenverteiler auf.
► Montieren Sie den Zwischenverteiler.
► Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
4.4.16
4.4.16 Schalldämpfer tauschen [03003134-xx]
Schalldämpfer tauschen [03003134-xx]
Teile, Hilfsmittel und Werkzeug
▪ Schalldämpfer [03003134-xx]
Übersicht
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
Ausbau
► Lösen Sie die Befestigungsschraube (1) und ziehen Sie diese heraus. Ziehen Sie den Abluft-
schlauch ab.
► Ziehen Sie den Schalldämpfer (2) ab.
► Entfernen Sie den Vorschalldämpfer (3) aus dem Schalldämpfer.
Einbau
► Setzen Sie den Vorschalldämpfer und die Schraube ein und befestigen Sie den Schalldämpfer. Ste-
cken Sie den Abluftschlauch wieder an.
► Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
VORSICHT
Verletzungsgefahr
Verletzungsgefahr durch das Ausgleichsröhrchen beim Aufschieben des Schlauches auf das
Messröhrchen!
VORSICHT
Handschuhe
Fassen Sie neue Schalldämpfer nur mit Handschuhen an.
Schalldämpfer
1. Befestigungsschraube und Deckkappe mit Abluftrohr
2. Schalldämpfer
3. Vorschalldämpfer
