Servicearbeiten 4.4.21 Überprüfung der Leitungsführung C&P6/12-Kopf Serviceanleitung SIPLACE D1/D1i/D2/D2i 157 Kabelklemmen für Flachbandkabel ▪ Die Flachbandkabel mü ssen mit den Klemmen (1) und (2) fixiert sein. Hi…
Servicearbeiten
C&P6/12-Kopf 4.4.21 Überprüfung der Leitungsführung
156 Serviceanleitung SIPLACE D1/D1i/D2/D2i
▪ Kabelbinder optimal positionieren:
Kabelbinder werden so positioniert, dass die Leitungen optimal fixiert und ggf. an scharfen Kanten
vorbeigeführt werden.
▪ Kabelklemmen für Flachbandkabel:
Bei gleichem Leitungsverlauf sollen schmale Flachbandkabel unterhalb der breiteren geführt wer-
den.
Die Leitungen sollen sich unter der Klemme nicht kreuzen.
4.4.21.1
4.4.21.1 Leitungsführung Portal-Kopf-Verteilerplatine
Leitungsführung Portal-Kopf-Verteilerplatine
Am Beispiel SIPLACE D1/D2

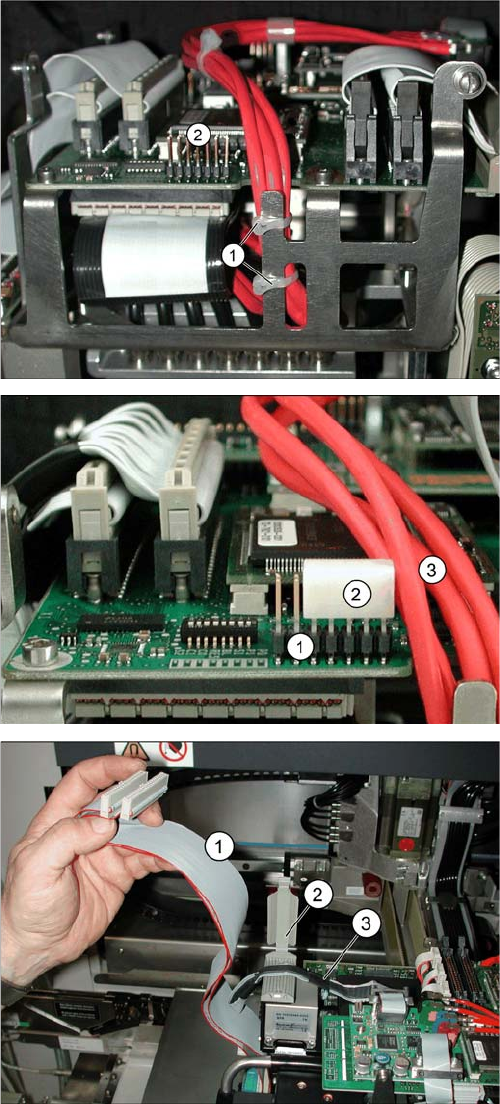

Kabelbinder optimal positionieren
Die Koax-Kameraleitungen zum Portal-Kopf-Verteiler
müssen seitlich am Rahmen mit Kabelbindern fixiert sein.
Dargestellt ist die optimale Position (1) für zwei Kabelbin-
der, so dass die Leitungen mit der Stiftleiste (2) nicht in
Berührung kommt.
▪ Dennoch sollte die Stiftleiste (2) sicherheitshalber mit
einem Leerstecker versehen werden.
Leerstecker verwenden
▪ Die Stiftleiste (1) muss abgedeckt werden.
▪ Hierzu den "Leerstecker" [00368931-xx] (2) verwen-
den.
▪ Den Leerstecker (2) so positionieren, dass die Stifte
zur gefährdeten Leitung (3) hin abgedeckt werden.
Breite Flachbandkabel werden über den schmaleren
geführt
▪ Bei gleichem Leitungsverlauf müssen schmale
Flachbandkabel (3) unterhalb der breiteren (1)
geführt werden.
▪ Anschließend ist die Klemme vorsichtig zu schließen.
Servicearbeiten
4.4.21 Überprüfung der Leitungsführung C&P6/12-Kopf
Serviceanleitung SIPLACE D1/D1i/D2/D2i 157

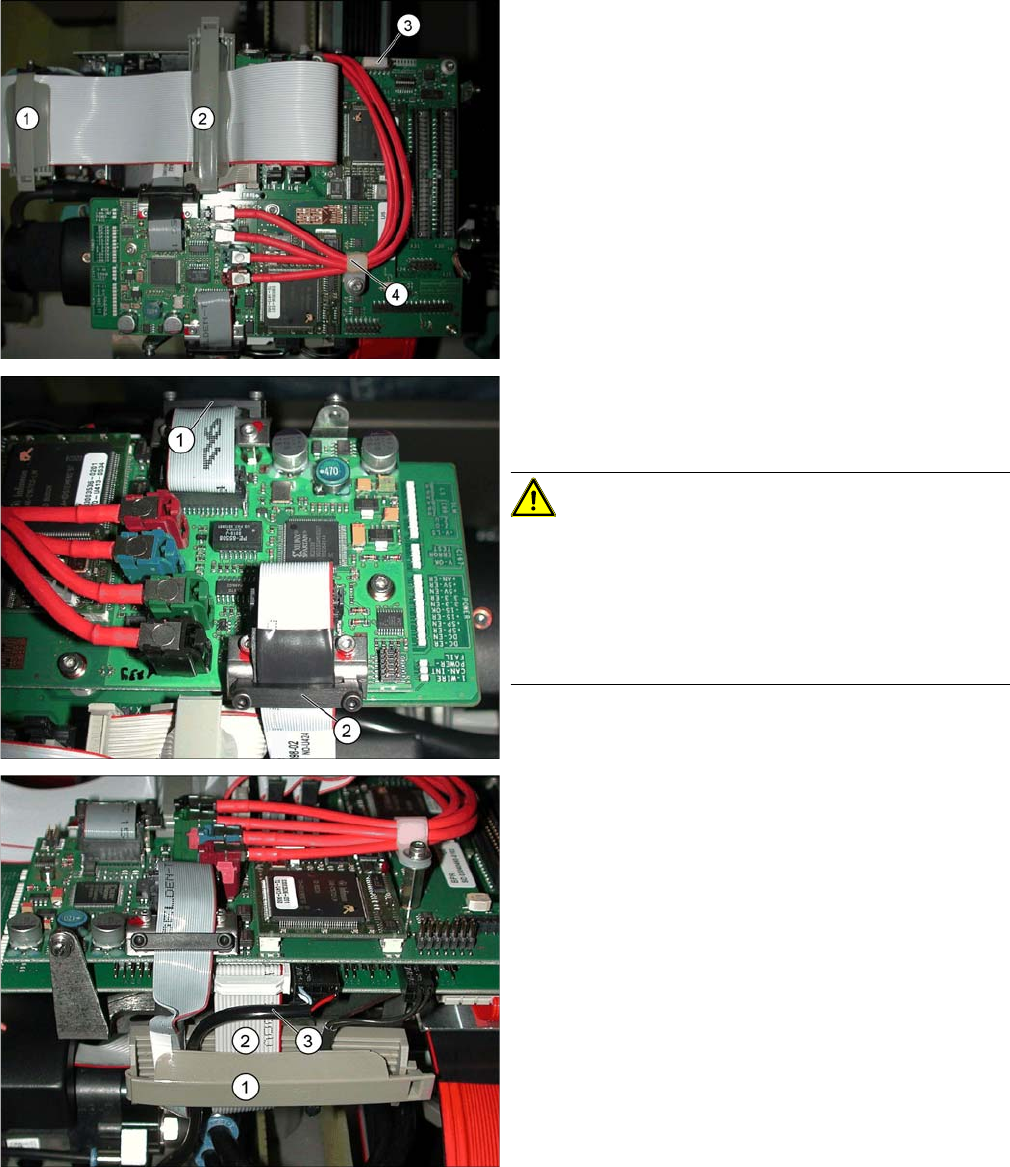

Kabelklemmen für Flachbandkabel
▪ Die Flachbandkabel müssen mit den Klemmen (1)
und (2) fixiert sein. Hierzu die Flachbandkabelbefes-
tigung FCM3 (2) [03001829S01] verwenden.
▪ Die schmaleren Kamerakabel sollen dabei unterhalb
breiten Flachbandkabel verlegt werden.
▪ Freie Stiftleisten müssen mit einer Plastikkappe (3)
abgedeckt werden.
▪ Die Kabelklemme (4) der Koax-Kameraleitungen
muss fest montiert sein.
Befestigungsschellen
▪ Die Kameraleitungen müssen vor den Steckverbin-
dern durch Befestigungsschellen gesichert werden.
VORSICHT! Leitungen nicht quetschen!
Wird die Kameraleitung seitlich eingequetscht und
beschädigt, so kann es zu einem Kurzschluss (40V) und
z.B. zur Beschädigung des DC/DC-Wandlers kommen.
Leitungen unbedingt mittig in der Schelle (2) fixieren. Die
Schrauben der Befestigungsschelle nur mit angemesse-
ner Kraft festziehen.
▪ Überprüfen Sie die korrekte Befestigung an den
Positionen (1) und (2).
Anschlussleiste durch Kabelklemme sichern
▪ Die sichere Verbindung der Anschlüsse wird durch
eine Kabelklemme (1) gewährleistet.
▪ Die Leitungen müssen innerhalb der Kabelklemme
nebeneinander durchgeführt werden, siehe auch
Positionen (2), (3).
Servicearbeiten
C&P6/12-Kopf 4.4.21 Überprüfung der Leitungsführung
158 Serviceanleitung SIPLACE D1/D1i/D2/D2i
4.4.21.2
4.4.21.2 Leitungsführung am X-Portal
Leitungsführung am X-Portal

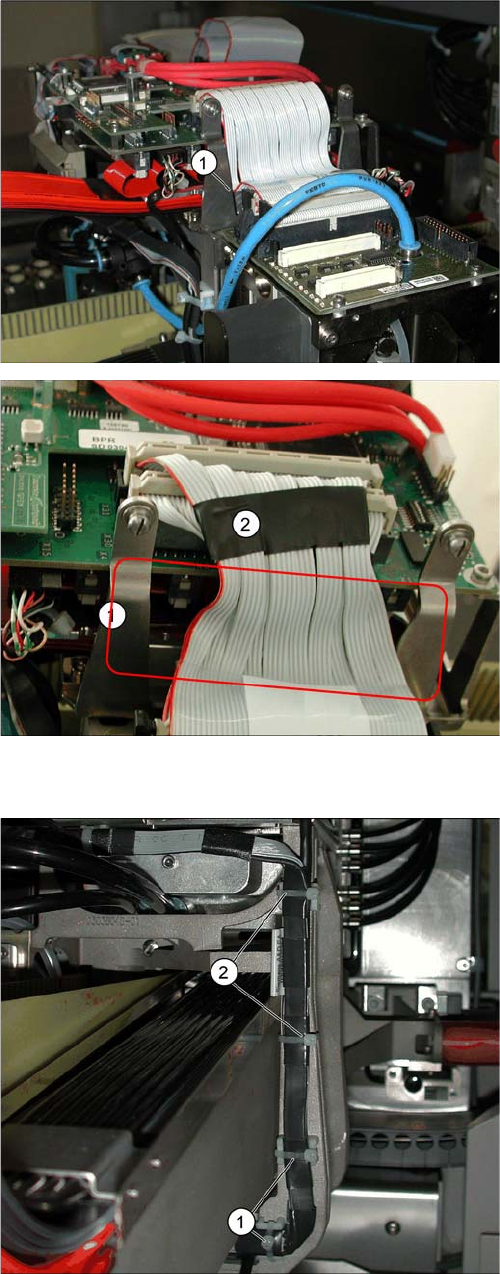

Beschädigungen durch ältere Trägerbleche
ausschließen
▪ Ältere Trägerbleche weisen u. U. einen zu engen
Durchlass für die Flachbandkabel auf. In diesem Fal-
le kann es hier ggf. zu Beschädigungen der Isolie-
rung kommen.
▪ Reibt das Flachbandkabel am Trägerblech, siehe
Position (1), so sollte das Trägerblech getauscht
oder ggf. die Breite des Flachbandkabels im Durch-
lassbereich geeignet reduziert (2) werden.
Breite des Flachbandkabels reduzieren
▪ Die Breite des Flachbandkabels im
Durchlassbereich (1) kann durch einen breiten
Schrumpfschlauch oder ggf. Isolierband (2) reduziert
werden.
▪ Für den Fall, dass das Flachbandkabel beschädigt
ist, muss es getauscht werden.
Hierzu das "Kabel S-D Kopf" [03047845-xx] verwen-
den.
Beschädigungen durch das Y-Portal vermeiden.
Es ist unbedingt sicherzustellen, dass die Leitungen am
X-Portal nicht mit dem Y-Portal in Berührung kommen.
4 Kabelbinder (1), (2) sichern die Leitungen vor
Beschädigungen durch das Y-Portal.
Bitte unbedingt kleine Kabelbinder verwenden, die nicht
am Portal schleifen.
