Servicearbeiten C&P6/12-Kopf 4.4.22 Steckverbindungen mit Sicherungsclips auf Vi sionplatine (D-Serie ) 160 Serviceanleitung SIPLACE D1/D1i/D2/D2i 4.4.22 4 . 4 . 2 2 S t e c k v e r b in d u n g e n m it S ic h e r u…
Servicearbeiten
4.4.21 Überprüfung der Leitungsführung C&P6/12-Kopf
Serviceanleitung SIPLACE D1/D1i/D2/D2i 159
4.4.21.3
4.4.21.3 Leitungsführung BE-Sensor
Leitungsführung BE-Sensor
4.4.21.4
4.4.21.4 Leitungsführung Ventilstellantriebe
Leitungsführung Ventilstellantriebe
Lose Leitungsführung vermeiden

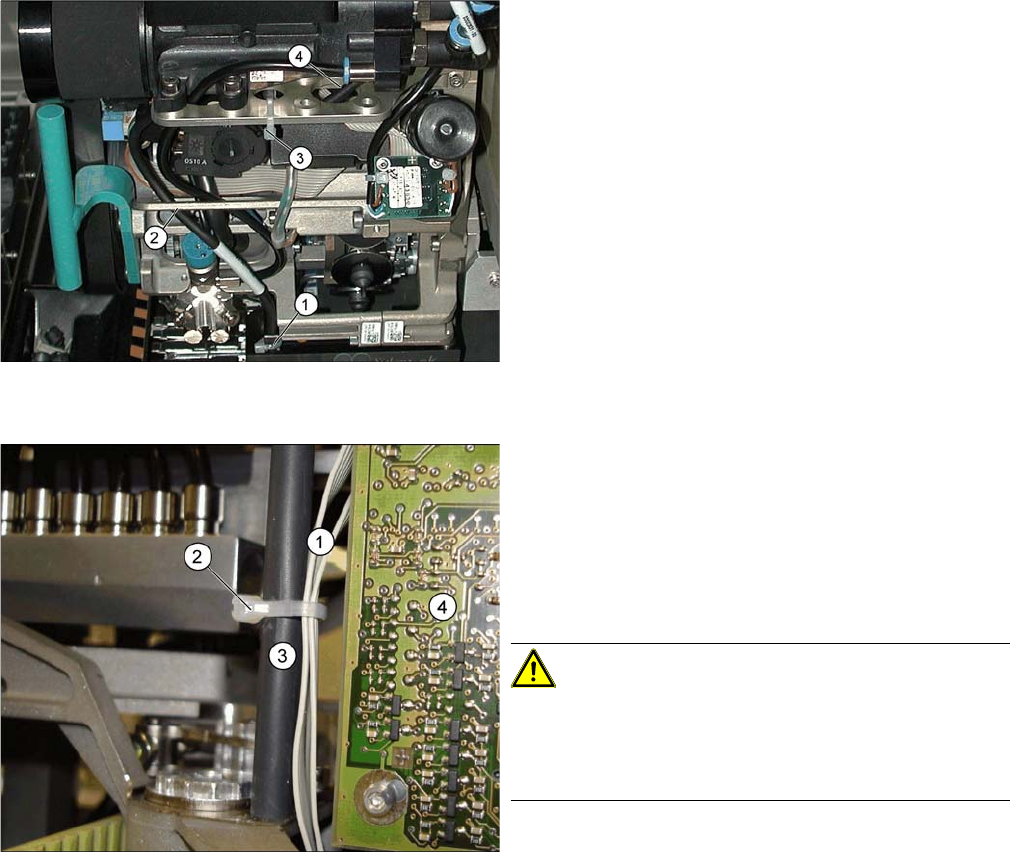

Die Anschlussleitung des BE-Sensors muss in Nähe des
Steckkontaktes an Position (1) mit einem Kabelbinder fi-
xiert sein.
Die Leitung wird die Rahmenöffnungen (2) und (4)
geführt.
An Position (3) wird die Leitung mit einem Kabelbinder
gehalten.
Lose Leitungsführung vermeiden
Das Bild zeigt den Platinenträger seitlich vom Kopf und
die Beleuchtungsplatine (4) an der BE-Kamera.
Die Anschlussleitungen der Ventilstellantriebe (1) für Ab-
wurfkreis und Bestückkreis müssen am Bolzen der
Platinenhalterung (3) mit einem Kabelbinder (2) fixiert
werden.
VORSICHT! Blanken Bolzen zunächst mit Iso-
lierband versehen
Sollte der Bolzen nicht wie dargestellt mit einem Kunst-
stoffschlauch überzogen sein, so muss die Befestigungs-
stelle zunächst mit Isolierband versehen werden.
Servicearbeiten
C&P6/12-Kopf 4.4.22 Steckverbindungen mit Sicherungsclips auf Visionplatine (D-Serie)
160 Serviceanleitung SIPLACE D1/D1i/D2/D2i
4.4.22
4.4.22 Steckverbindungen mit Sicherungsclips auf Visionplatine (D-Serie)
Steckverbindungen mit Sicherungsclips auf Visionplatine (D-Serie)
4.4.23
4.4.23 Laufring (Kreisbogenführung) tauschen
Laufring (Kreisbogenführung) tauschen
VORSICHT
Sicherungsclips nicht beschädigen!
Zum Abziehen der Steckverbindungen für die BE- und LP-Kamera müssen die Sicherungsclips
durch seitlichen Druck am Stecker geöffnet werden.

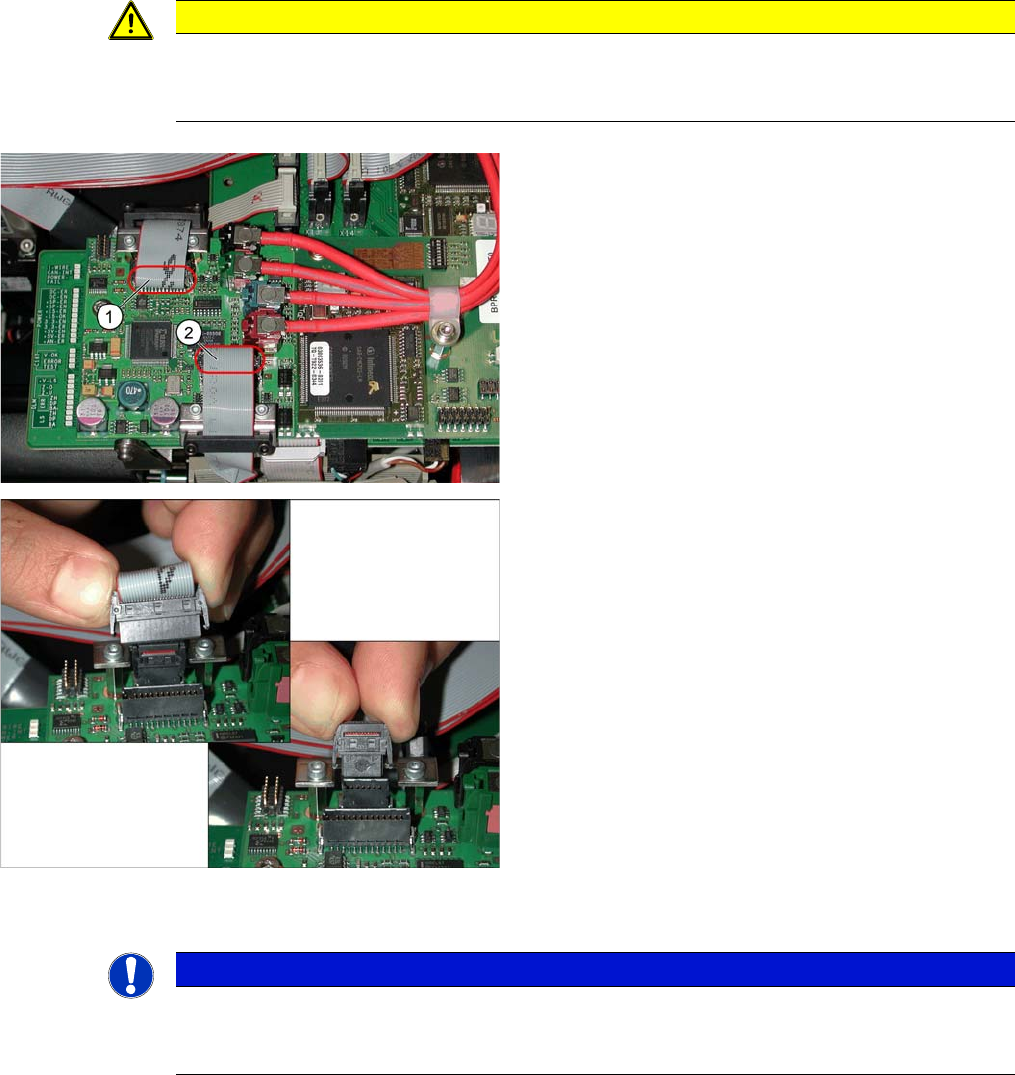

Die nebenstehende Grafik zeigt die Steckverbindungen
für die BE-Kamera (1) und für die LP-Kamera (2) auf der
Visionplatine der SIPLACE D1/D2. An beiden Positionen
befinden sich jeweils zwei Stecker unterschiedlicher
Größe mit Sicherungsclips.
➢ Zum Lösen der Steckverbindungen drücken Sie mit
Daumen und Zeigefinger den Stecker oben seitlich
zusammen.
► Die Sicherungsclips öffnen sich und der Stecker kann
nach oben abgezogen werden.
⇨ Nebenstehend sind die beiden untereinander ange-
ordneten Steckverbindungen
Visionsignale
(kleiner
Stecker) und
Beleuchtungssteuerung
(großer Ste-
cker) nach dem Abziehen des Steckers abgebildet.
HINWEIS
SIPLACE-Service
Diese Servicearbeit darf nur durch ausgebildete SIPLACE-Servicetechniker ausgeführt wer-
den. Die Vorgehensweise ist in einer separaten Anleitung beschrieben.
Servicearbeiten
4.4.24 Membran (Saugteller) an der Pinole tauschen [03037984-xx] C&P6/12-Kopf
Serviceanleitung SIPLACE D1/D1i/D2/D2i 161
4.4.24
4.4.24 Membran (Saugteller) an der Pinole tauschen [03037984-xx]
Membran (Saugteller) an der Pinole tauschen [03037984-xx]
Die Dichtmembranen der Pinolen sichern ein ausreichendes Vakuum indem sie die Pipettenspitze zur
Luftzuführung in der Pinole abdichten.
Teile, Hilfsmittel und Werkzeug
▪ Membran (Saugteller) [03037984-xx] (Neue Version)
Ausbau
► Lösen Sie die alte Membran mit einem Inbusschlüssel (1,5 mm) und entfernen Sie diese.
Einbau
► Setzen Sie die neue Membran auf die Pinole und ziehen Sie die Membran mit einem Inbusschlüssel
fest.
4.4.25
4.4.25 Vakuumschläuche am Kopf tauschen
Vakuumschläuche am Kopf tauschen
Um bei einem Austausch der Vakuumschläuche – speziell bei SX-, DX, X-, D3- und HF-Maschinen –
eine Verlegung für eine störungsfreie Vakuumversorgung zu gewährleisten wurden Schlauchlängen und
Montageart verbessert.
Teile, Hilfsmittel und Werkzeug
▪ Vakuumschläuche und Führung [03064147-xx]
Inhalt:
– Schlauch Abfrage Bestückkreis (Länge neu: 180 mm bisher: 190 mm) [03002187-02]
– Schlauch Abfrage Haltekreis (Länge neu: 225 mm bisher: 200 mm) [03002188-02]
– Schlauch Bestückkreis / 3x6x145 (Länge neu: 145 mm bisher: 125 mm) [03010444-02]
– Schlauch Haltekreis / 4x7x140 [03010445S01]
– Schlauchführung [03048807-01]
– Zylinderschraube M3x6 DIN912-A2 [03045028-01]

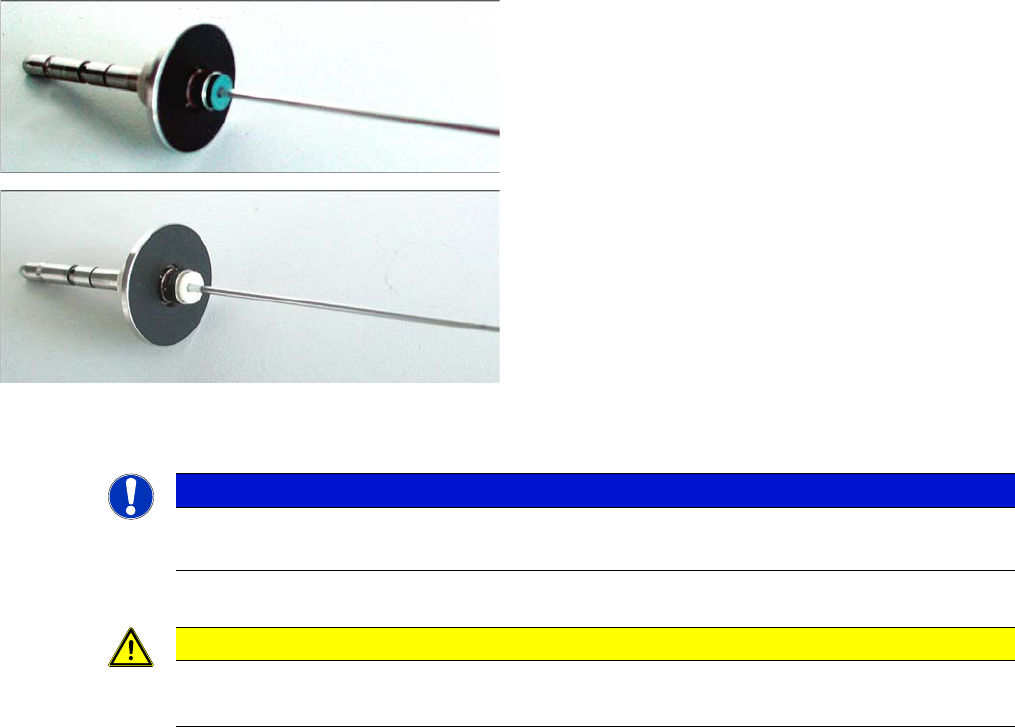

Blaue Membrane für die Kugelrastpinole
(Alte Version [00354244-xx])
Weiße Membrane für die Kugelrastpinole aus einem al-
ternativen Material
(Neue Version [03037984-xx])
HINWEIS
Ausbau des Kopfes nicht nötig
Ein Ausbau des Kopfes ist für den Tausch der Membranen nicht nötig.
VORSICHT
Kein Kugelimbusschlüssel!
► Verwenden Sie keinen Kugelimbusschlüssel.
