Servicearbeiten
C&P6/12-Kopf 4.4.25 Vakuumschläuche am Kopf tauschen
162 Serviceanleitung SIPLACE D1/D1i/D2/D2i
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
Ausbau
► Ziehen Sie die Schläuche am Vakuumerzeuger und an der Vakuummessplatine ab.
Einbau

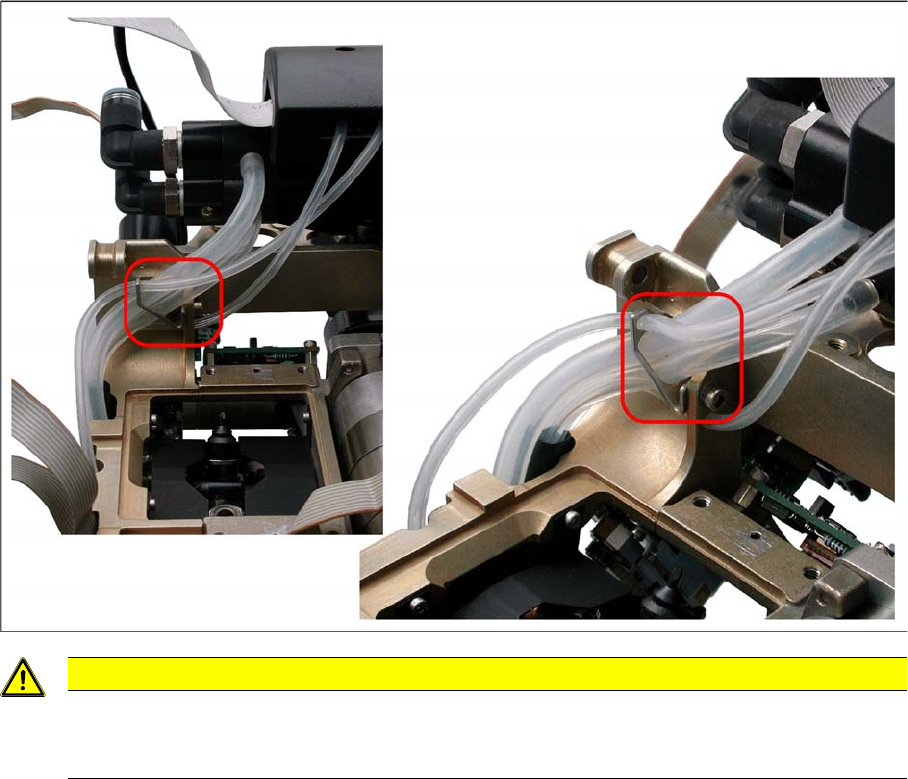

► Montieren Sie an der oberen Messschlauchdurchführung die zusätzliche Schlauchführung
(M3-Schraube).
► Montieren Sie die neuen Schläuche wie auf den Bildern dargestellt.
► Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
VORSICHT
Anschlussstellen und Verlauf der Schläuche markieren
Markieren Sie sich die Anschlussstellen und den Verlauf der einzelnen Schläuche, so dass Sie
diese wieder korrekt einbauen können.
Servicearbeiten
4.5.1 Pick&Place-Kopf tauschen [03033628-xx] Pick&Place-Kopf
Serviceanleitung SIPLACE D1/D1i/D2/D2i 163
4.5
4.5 Pick&Place-Kopf
Pick&Place-Kopf
4.5.1
4.5.1 Pick&Place-Kopf tauschen [03033628-xx]
Pick&Place-Kopf tauschen [03033628-xx]
Übersicht
► Fahren Sie den BE-Wagen aus dem Automaten.
► Schalten Sie die Maschine aus.
► Bringen Sie den P&P-Kopf in eine geeignete Arbeitsposition.

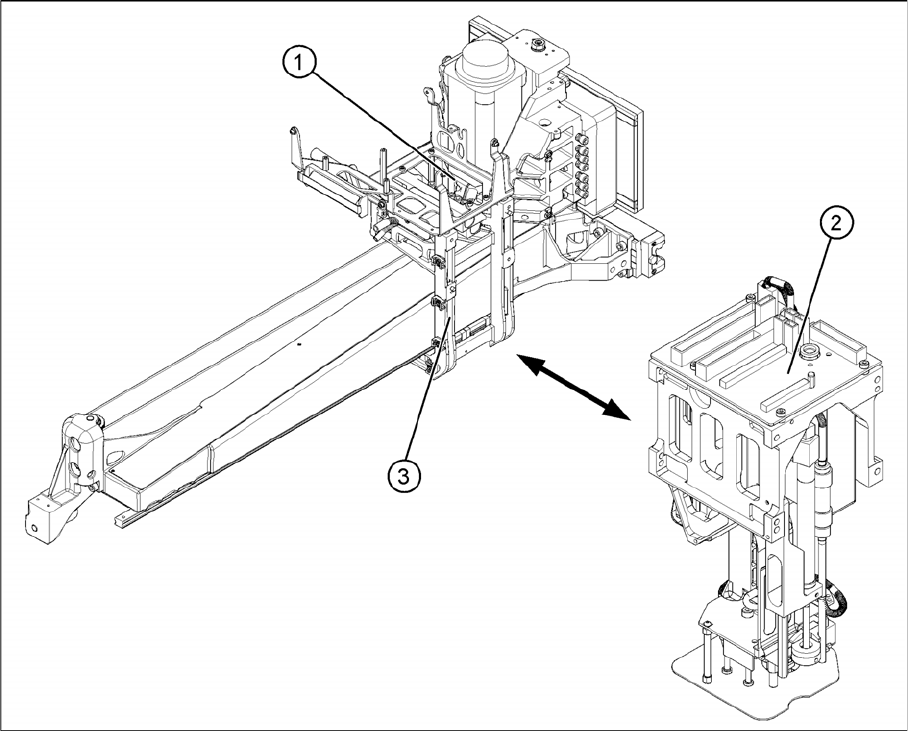

► Lösen Sie den pneumatischen Anschluss am P&P-Kopf zum Vakuumerzeuger (1).
► Lösen Sie die Flachbandkabel von der Kopf-Hauptplatine (2) am P&P-Kopf.
Der P&P-Kopf ist mit 4 Schrauben an der Kopfhalterung (3) befestigt und mit zwei Stiften positioniert.
Servicearbeiten
Pick&Place-Kopf 4.5.1 Pick&Place-Kopf tauschen [03033628-xx]
164 Serviceanleitung SIPLACE D1/D1i/D2/D2i
Aus-/Einbau
P&P-Kopf tauschen
► Lösen Sie die elektrischen (2) und
pneumatischen (3) Verbindungen zum Portal.
► Lösen Sie die 4 Befestigungsschrauben (1) mit ei-
nem mindestens 150 mm langen Inbusschlüssel.
(Kein Kugelinbusschlüssel!)
► Ziehen Sie den Kopf aus der Verstiftung.
► Notieren Sie sich die Kraftwerte für den neuen Kopf.
Diese Kraftwerte sind auf einem Aufkleber notiert, der
sich seitlich am Kopf befindet.
► Montieren Sie den neuen Kopf.
► Stellen Sie die elektrischen und pneumatischen Ver-
bindungen wieder her.
Legende
Im Falle eines Austausches des Bestückkopfes müssen
die folgenden Teile vom alten P&P-Kopf übernommen
werden:
1. Schalldämpfer des Vakuumerzeugers
2. Blende für IC-Kamera
