Servicearbeiten 4.5.2 Vakuum-Regelsystem, Filter und Zusatzvolumen tauschen Pick &Place-Kopf Serviceanleitung SIPLACE D1/D1i/D2/D2i 165 Kraftwerte für das neue Modul eintragen 4.5.2 4 . 5 . 2 V a k u u m - R e g e ls…
Servicearbeiten
Pick&Place-Kopf 4.5.1 Pick&Place-Kopf tauschen [03033628-xx]
164 Serviceanleitung SIPLACE D1/D1i/D2/D2i

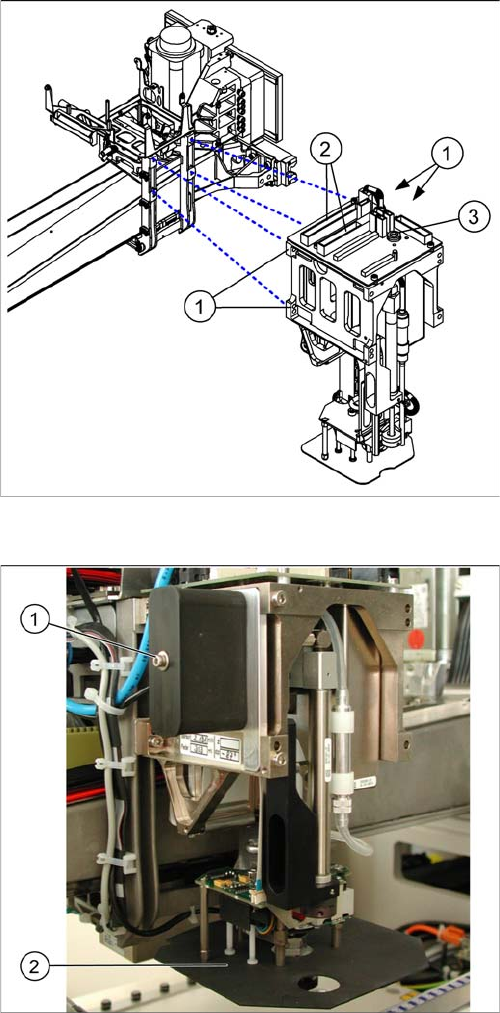

Aus-/Einbau
P&P-Kopf tauschen
► Lösen Sie die elektrischen (2) und
pneumatischen (3) Verbindungen zum Portal.
► Lösen Sie die 4 Befestigungsschrauben (1) mit ei-
nem mindestens 150 mm langen Inbusschlüssel.
(Kein Kugelinbusschlüssel!)
► Ziehen Sie den Kopf aus der Verstiftung.
► Notieren Sie sich die Kraftwerte für den neuen Kopf.
Diese Kraftwerte sind auf einem Aufkleber notiert, der
sich seitlich am Kopf befindet.
► Montieren Sie den neuen Kopf.
► Stellen Sie die elektrischen und pneumatischen Ver-
bindungen wieder her.
Legende
Im Falle eines Austausches des Bestückkopfes müssen
die folgenden Teile vom alten P&P-Kopf übernommen
werden:
1. Schalldämpfer des Vakuumerzeugers
2. Blende für IC-Kamera
Servicearbeiten
4.5.2 Vakuum-Regelsystem, Filter und Zusatzvolumen tauschen Pick&Place-Kopf
Serviceanleitung SIPLACE D1/D1i/D2/D2i 165

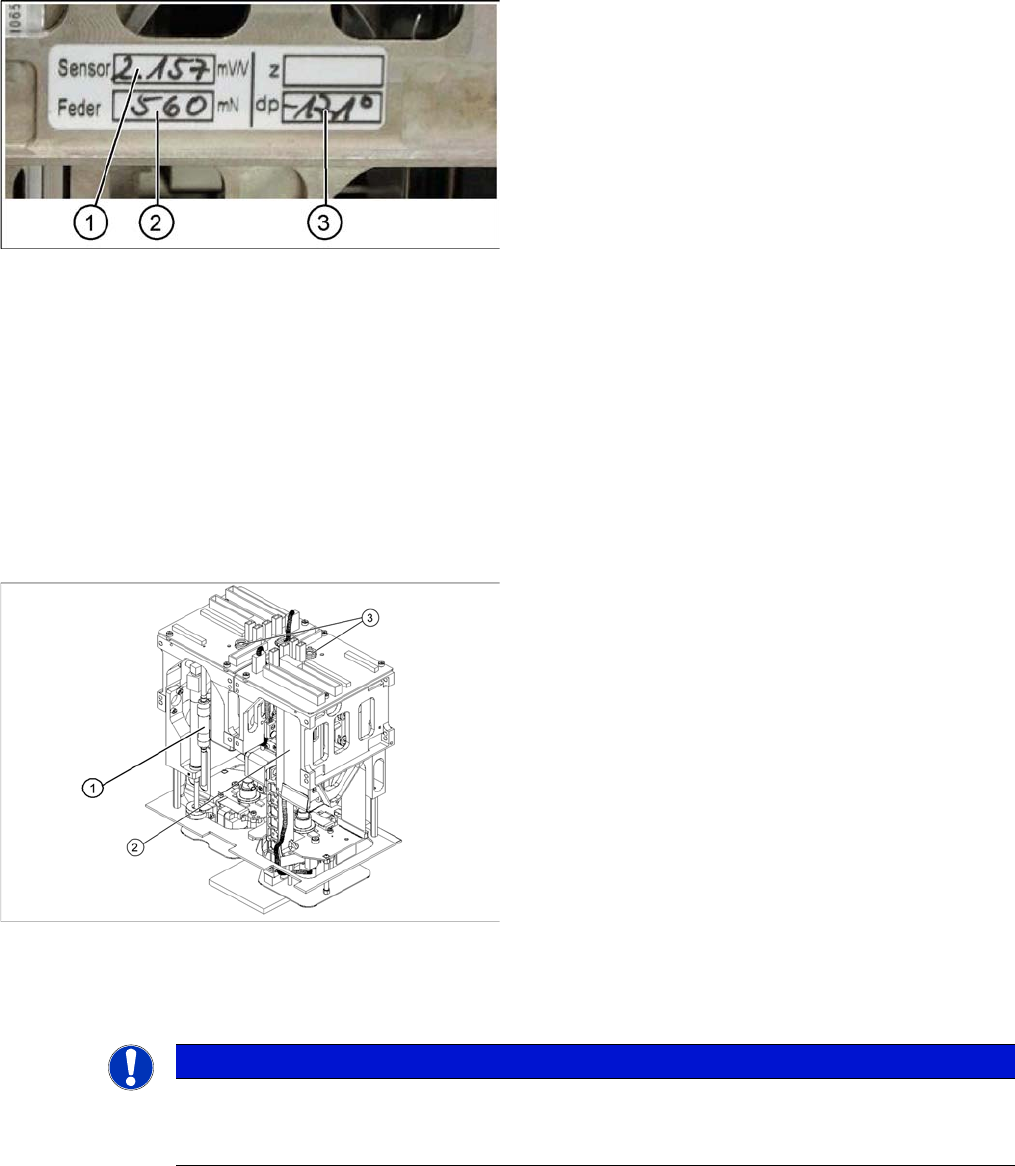

Kraftwerte für das neue Modul eintragen
4.5.2
4.5.2 Vakuum-Regelsystem, Filter und Zusatzvolumen tauschen
Vakuum-Regelsystem, Filter und Zusatzvolumen tauschen
4.5.2.1
4.5.2.1 Vakuum-Regelsystem tauschen (Version 01 - analog) [03002566-xx]
Vakuum-Regelsystem tauschen (Version 01 - analog) [03002566-xx]
Übersicht
Aus- und Einbau
► Bauen Sie das entsprechende P&P-Modul aus der Maschine aus.
► Starten Sie das Testprogramm SITEST und tragen
Sie die neuen Kraftwerte für dieses Modul ein.
► Wählen Sie dazu im SITEST die Achsfunktionen des
TwinHead und aktivieren Sie das entsprechende
Segment (Modul).
► Aktivieren sie den Radiobutton Z-Achse und wählen
Sie die Schaltfläche Parameter...
► Tragen Sie die Werte für Kraftsensor Abgleichwert
und die Federvorspannung ein.
► Kalibrieren Sie anschließend den TwinHead mit dem
Testprogramm SITEST.
⇨ Kopfhöhe
⇨ Kamera IC
⇨ Kopfkalibrierung
Legende
1. Filter für Vakuum-Regelsystem
2. Vakuum-Regelsystem
3. Pneumatikanschluss
HINWEIS
In der Version mit analogem Vakuumregler gibt es mehrere Ausführungsformen.
Nachfolgend wird beispielhaft die Version mit der Befestigung des Zusatzvolumens an einem
Halter am Vakuumregler beschrieben.
Servicearbeiten
Pick&Place-Kopf 4.5.2 Vakuum-Regelsystem, Filter und Zusatzvolumen tauschen
166 Serviceanleitung SIPLACE D1/D1i/D2/D2i

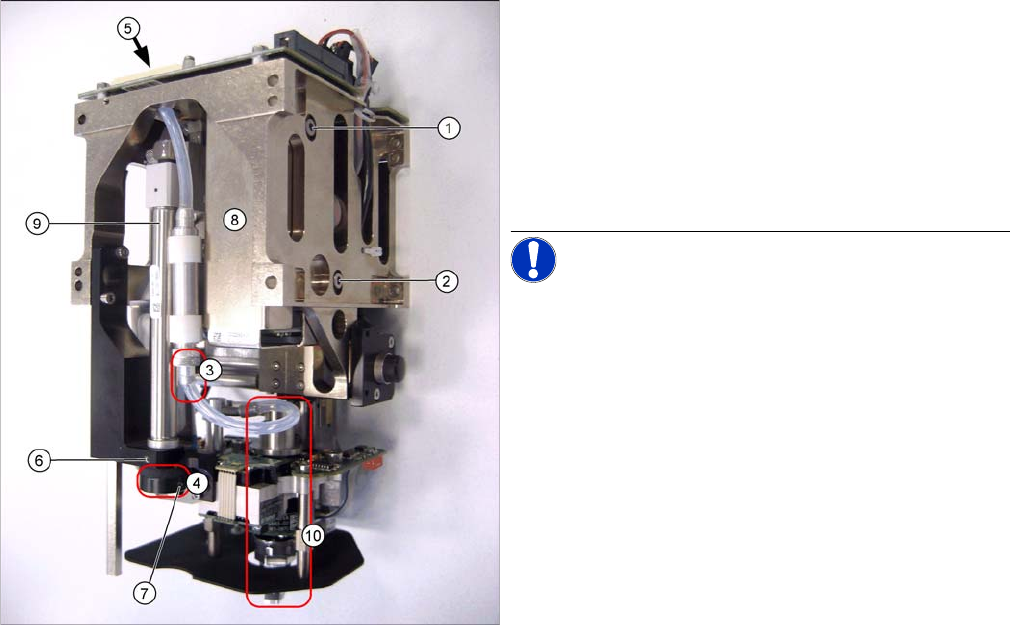

Twin-Segment1 Frontansicht / Twin-Segment 2
Rückansicht
► Öffnen Sie den Gewindestift (7) im Stopper (4) der
Rückholeinheit.
► Ziehen Sie die Rückholeinheit am Stopper nach un-
ten, halten Sie die Sechskantwelle fest und schrau-
ben Sie den Stopper ab.
► Öffnen Sie den Gewindestift (6) an der
Rückholeinheit und drehen Sie die Rückholeinheit
seitlich.
HINWEIS! Dies ist nur bei dem analogen Vaku-
umerzeuger nötig. Beim digitalen Vakuumregler lassen
sich Regler und Filter ohne diese Maßnahme entneh-
men.
► Ziehen Sie den Silikonschlaucham unteren
Anschlussstück (3) des Zusatzvolumens ab.
► Schrauben Sie den Vakuumregler (8) ab indem Sie
die Befestigungsschrauben (1) und (2) lösen.
► Ziehen Sie den Vakuumregler abwärts um ihn an der
Kopfhauptplatine (5) abzustecken.
► Fädeln Sie den Vakuumregler neben dem
Rückholzylinder (9) und oberhalb der
Dreheinheit (10) auf der Z-Mechanik aus.
