Servicearbeiten Pick&Place-Kopf 4.5.2 Vakuum-Regel system, Filter und Zusatzvolum en tauschen 166 Serviceanleitung SIPLACE D1/D1i/D2/D2i Twin-Segm ent1 Fr ontans icht / Twin-Segment 2 Rückansicht ► Öffnen Sie den Gew…
Servicearbeiten
4.5.2 Vakuum-Regelsystem, Filter und Zusatzvolumen tauschen Pick&Place-Kopf
Serviceanleitung SIPLACE D1/D1i/D2/D2i 165
Kraftwerte für das neue Modul eintragen
4.5.2
4.5.2 Vakuum-Regelsystem, Filter und Zusatzvolumen tauschen
Vakuum-Regelsystem, Filter und Zusatzvolumen tauschen
4.5.2.1
4.5.2.1 Vakuum-Regelsystem tauschen (Version 01 - analog) [03002566-xx]
Vakuum-Regelsystem tauschen (Version 01 - analog) [03002566-xx]
Übersicht
Aus- und Einbau
► Bauen Sie das entsprechende P&P-Modul aus der Maschine aus.
► Starten Sie das Testprogramm SITEST und tragen
Sie die neuen Kraftwerte für dieses Modul ein.
► Wählen Sie dazu im SITEST die Achsfunktionen des
TwinHead und aktivieren Sie das entsprechende
Segment (Modul).
► Aktivieren sie den Radiobutton Z-Achse und wählen
Sie die Schaltfläche Parameter...
► Tragen Sie die Werte für Kraftsensor Abgleichwert
und die Federvorspannung ein.
► Kalibrieren Sie anschließend den TwinHead mit dem
Testprogramm SITEST.
⇨ Kopfhöhe
⇨ Kamera IC
⇨ Kopfkalibrierung
Legende
1. Filter für Vakuum-Regelsystem
2. Vakuum-Regelsystem
3. Pneumatikanschluss
HINWEIS
In der Version mit analogem Vakuumregler gibt es mehrere Ausführungsformen.
Nachfolgend wird beispielhaft die Version mit der Befestigung des Zusatzvolumens an einem
Halter am Vakuumregler beschrieben.
Servicearbeiten
Pick&Place-Kopf 4.5.2 Vakuum-Regelsystem, Filter und Zusatzvolumen tauschen
166 Serviceanleitung SIPLACE D1/D1i/D2/D2i
Twin-Segment1 Frontansicht / Twin-Segment 2
Rückansicht
► Öffnen Sie den Gewindestift (7) im Stopper (4) der
Rückholeinheit.
► Ziehen Sie die Rückholeinheit am Stopper nach un-
ten, halten Sie die Sechskantwelle fest und schrau-
ben Sie den Stopper ab.
► Öffnen Sie den Gewindestift (6) an der
Rückholeinheit und drehen Sie die Rückholeinheit
seitlich.
HINWEIS! Dies ist nur bei dem analogen Vaku-
umerzeuger nötig. Beim digitalen Vakuumregler lassen
sich Regler und Filter ohne diese Maßnahme entneh-
men.
► Ziehen Sie den Silikonschlaucham unteren
Anschlussstück (3) des Zusatzvolumens ab.
► Schrauben Sie den Vakuumregler (8) ab indem Sie
die Befestigungsschrauben (1) und (2) lösen.
► Ziehen Sie den Vakuumregler abwärts um ihn an der
Kopfhauptplatine (5) abzustecken.
► Fädeln Sie den Vakuumregler neben dem
Rückholzylinder (9) und oberhalb der
Dreheinheit (10) auf der Z-Mechanik aus.
Servicearbeiten
4.5.2 Vakuum-Regelsystem, Filter und Zusatzvolumen tauschen Pick&Place-Kopf
Serviceanleitung SIPLACE D1/D1i/D2/D2i 167
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge.
► Führen Sie eine Einbaukontrolle durch. (Siehe "4.5.2.3 Einbaukontrolle" [ ➙ 169])

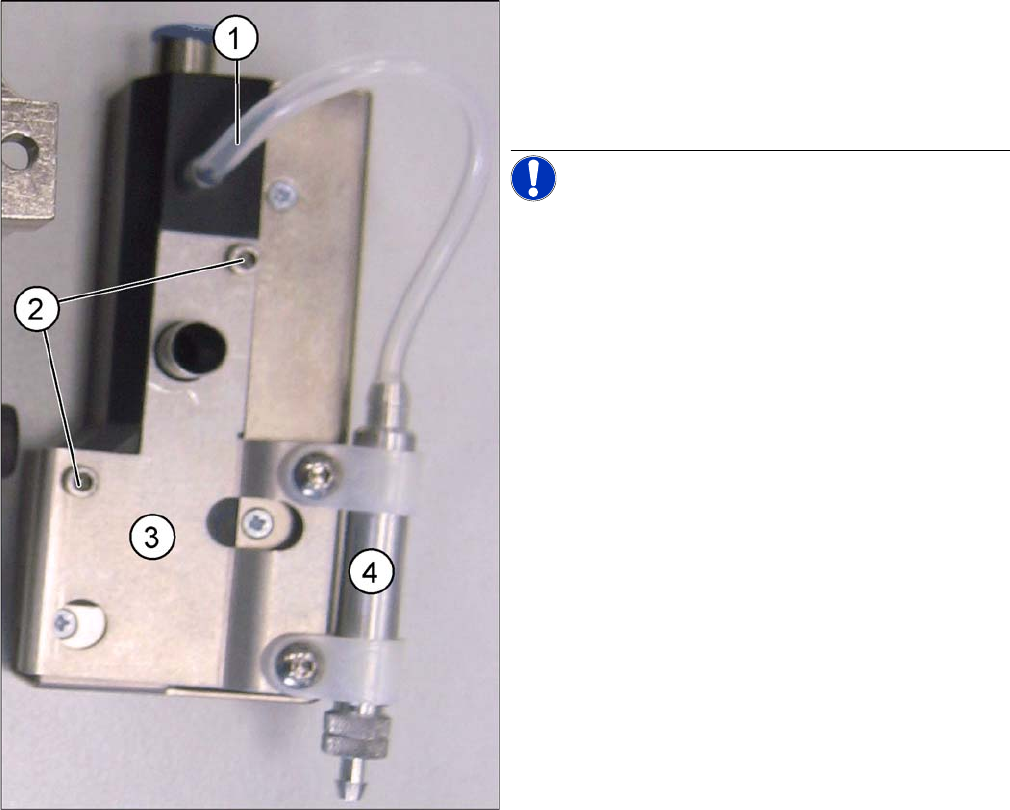

► Ziehen Sie den Silikonschlauch (1) vom Vakuumreg-
lerab.
► Lösen Sie die beiden Befestigungsschrauben (2) und
nehmen Sie die Halterung (3) für das
Zusatzvolumen (4) vom Vakuumregler ab.
HINWEIS! Durch diese beiden Bohrungen (2)
passt dieser Halter NUR auf das analoge Vakuumregel-
ventil.
