Servicearbeiten 4.5.2 Vakuum-Regelsystem, Filter und Zusatzvolumen tauschen Pick &Place-Kopf Serviceanleitung SIPLACE D1/D1i/D2/D2i 169 4.5.2.3 4 . 5 . 2 . 3 E in b a u k o n t r o lle Einbaukontrolle Folgende Schrit…
Servicearbeiten
Pick&Place-Kopf 4.5.2 Vakuum-Regelsystem, Filter und Zusatzvolumen tauschen
168 Serviceanleitung SIPLACE D1/D1i/D2/D2i
4.5.2.2
4.5.2.2 Zusatzvolumen (Filter) für den analogen Vakuumregler tauschen [03013061-xx]
Zusatzvolumen (Filter) für den analogen Vakuumregler tauschen [03013061-xx]
Aus-/ Einbau

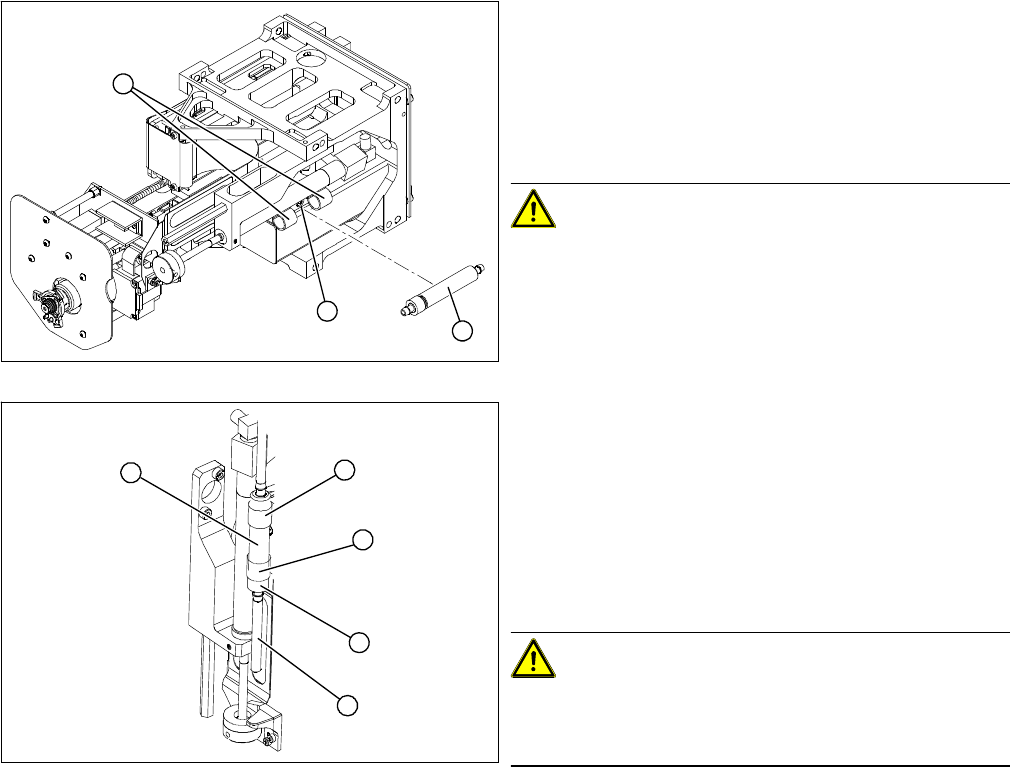

► Entfernen Sie die Vakuumschläuche am Vakuum-
Regelsystem und an der Drehachse.
► Lösen Sie die beiden Klemmschellen (2) für das Zu-
satzvolumen mit Luftfilter (1).
► Lösen Sie die Befestigungsschraube für das
Klemmstück (3) der Klemmschellen.
VORSICHT! Diese Luftfiltereinheit darf NICHT
in Kombination mit dem digitalen Vakuumerzeuger be-
nutzt werden. Die Volumenverhältnisse sind auf den je-
weiligen Reglertyp genau abgestimmt.
► Montieren Sie das Zusatzvolumen mit dem
Luftfilter (1) nach unten mit den Klemmschellen (2).
► Stecken Sie den Vakuumschlauch an. Drehen Sie
den Filter so, dass der Vakuumschlauch (4) in einer
Schlaufe zur Drehachse verläuft.
► Fixieren Sie den Filter so, dass die untere
Überwurfmutter (3) an der Klemmschelle (2) anliegt.
Beim Hochfahren darf die Z-Achse nicht anstoßen.
VORSICHT! Ein geknickter Vakuumschlauch
muss in jedem Fall ersetzt werden.
Achten Sie darauf, dass der Vakuumschlauch auf keinen
Fall geknickt oder eingeklemmt wird.
► Schieben Sie die Z-Achse nach oben. Die Drehachse
und der Vakuumschlauch dürfen dabei den
Grundkörper nicht berühren.
► Führen Sie eine Einbaukontrolle durch. (Siehe
"4.5.2.3 Einbaukontrolle" [ ➙ 169])
1
3
2
2
4
1
3
2
Servicearbeiten
4.5.2 Vakuum-Regelsystem, Filter und Zusatzvolumen tauschen Pick&Place-Kopf
Serviceanleitung SIPLACE D1/D1i/D2/D2i 169
4.5.2.3
4.5.2.3 Einbaukontrolle
Einbaukontrolle

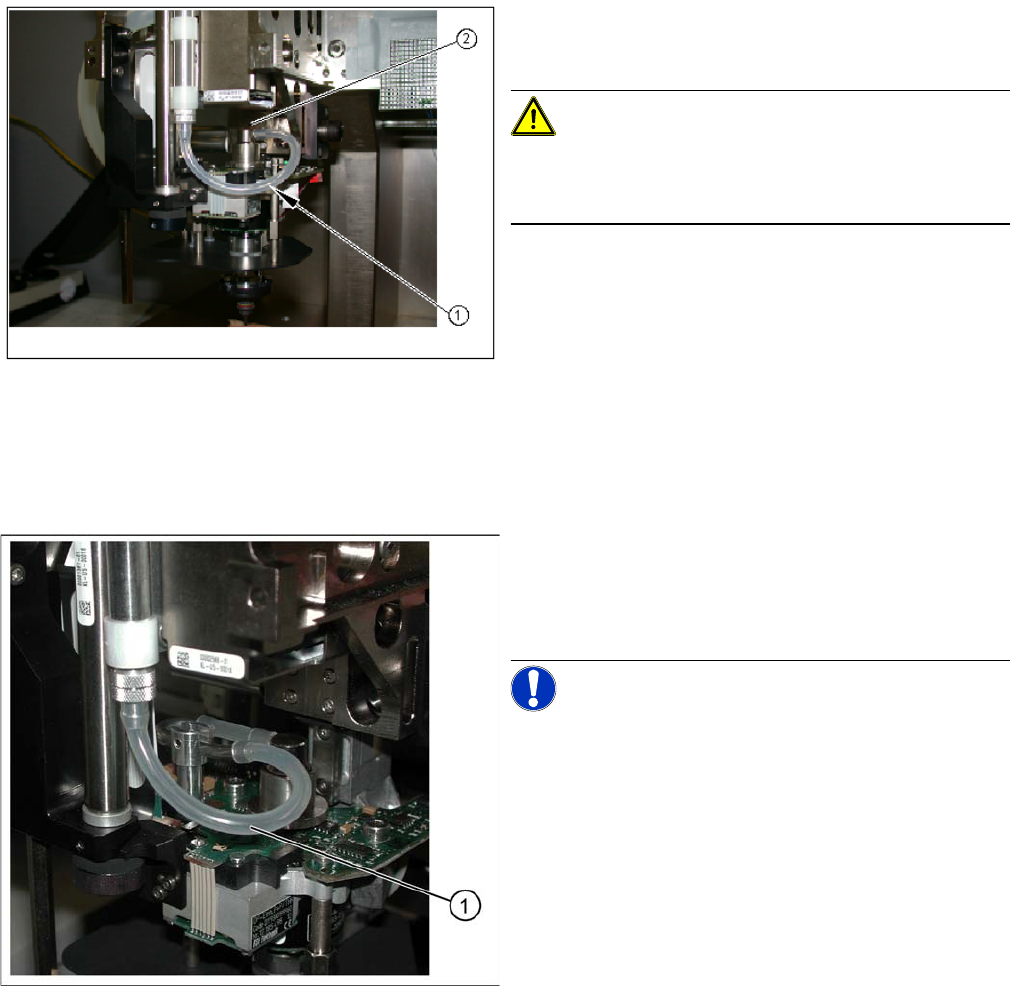

Folgende Schritte gelten für die Drehachse P&P-Kopf
Version 1-4 (ohne Metall-Rohrbogen für die Vakuumein-
speisung an der Dreheinheit):
VORSICHT! Ausrichtung der Drehachse kont-
rollieren!
Kontrollieren Sie, dass sich die Drehachse immer nach
vorne ausrichtet.
► Bei oberer Z-Achsposition (2) darf die Drehachse nir-
gends anstoßen. Bewegen Sie dazu die Z-Achse
mehrmals in die maximale und minimale Position und
verdrehen Sie die Drehachse mit angeschlossenem
Vakuumschlauch. Diese muss sich automatisch wie-
der in die freie Position (1) zurückstellen.
► Führen Sie im Testprogramm SITEST den Abgleich
des Vakuumsystems durch („Vakuum geschlossen“
kalibrieren und „Nullabgleich Druckregler“
durchführen).
Drehachse P&P-Kopf Version 5
Legende
1. Silikon-Zuluftschlauch Vakuum-Blasluft für D-Achse
Folgende Schritte gelten für die Drehachse P&P-Kopf
Version 5:
HINWEIS! Eine Ausrichtung der Drehachse ist
beim P&P-Kopf Version 5 nicht notwendig.
► Führen Sie im Testprogramm SITEST den Abgleich
des Vakuumsystems durch („Vakuum geschlossen“
kalibrieren und „Nullabgleich Druckregler“
durchführen).
Servicearbeiten
Pick&Place-Kopf 4.5.2 Vakuum-Regelsystem, Filter und Zusatzvolumen tauschen
170 Serviceanleitung SIPLACE D1/D1i/D2/D2i
4.5.2.4
4.5.2.4 Vakuum-Regelsystem tauschen (Version 02 - digital) [03058802-xx]
Vakuum-Regelsystem tauschen (Version 02 - digital) [03058802-xx]
Ausbau
Twin-Segment 1 Frontansicht / Twin-Segment 2
Rückansicht

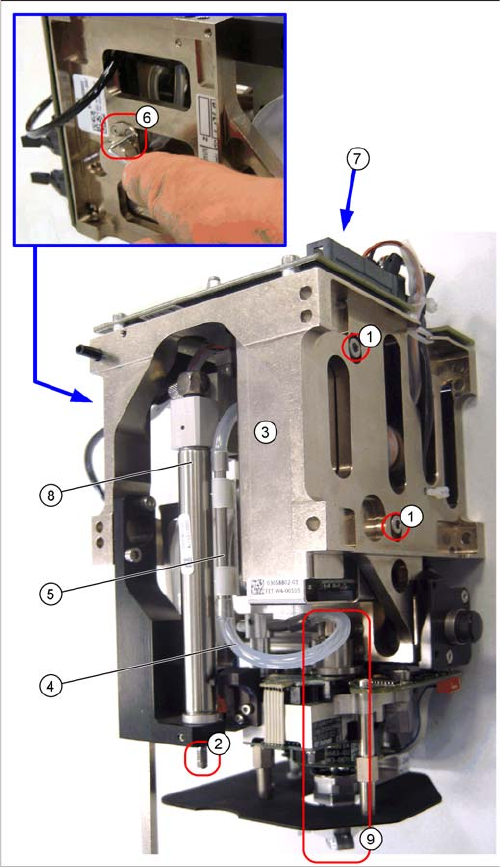

Der digital arbeitende Vakuumerzeuger besitzt ein
dünneres Präzisionsrohr (Zusatzvolumenrohr) in der Va-
kuumversorgung zur Pipette. Zwischen diesem Rohr und
dem Vakuumanschluss des Vakuumerzeugers ist der
Luftfilter seitlich am Twin-Segment angebracht.
► Öffnen Sie den Gewindestift am Stopper (2) (hier im
Bild bereits abmontiert) der Rückholeinheit und
schrauben Sie den Stopper ab.
► Ziehen Sie den Silikonschlauch (4) unten am
Anschlussstück des Präzisionsrohrs (5) ab.
► Lösen Sie die beiden Klemmschrauben (6) des Luft-
filters.
► Lösen Sie die beiden Befestigungsschrauben (1) des
Vakuumreglers (3) und nehmen Sie diesen ab.
► Ziehen Sie den Vakuumregler abwärts um ihn an der
Kopfhauptplatine (7) abzustecken.
► Fädeln Sie den Vakuumregler neben dem
Rückholzylinder (8) und oberhalb der Dreheinheit (9)
auf der Z-Mechanik aus.
