Servicearbeiten 4.5.4 Inkrementalgeber (Abtastkopf) Z-Achse am P&P-Kopf [030001 02-xx] Pick&Place-Kopf Serviceanleitung SIPLACE D1/D1i/D2/D2i 173 4.5.4 4 . 5 . 4 I n k r e m e n t a lg e b e r ( A b t a s t k o p…
Servicearbeiten
Pick&Place-Kopf 4.5.3 Rückholeinheit Z-Achse tauschen [03001361S01]
172 Serviceanleitung SIPLACE D1/D1i/D2/D2i

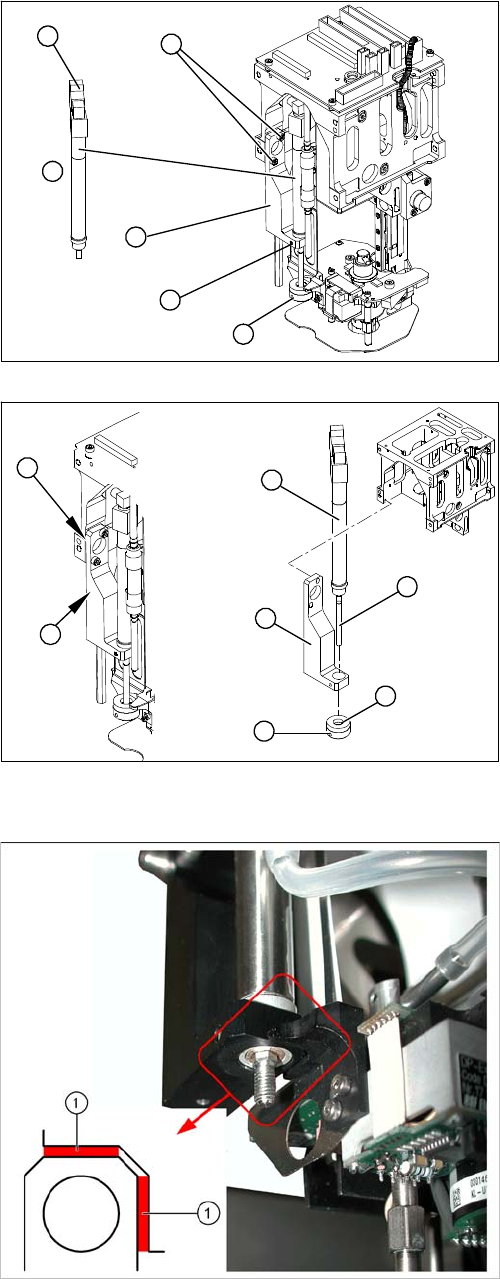

Aus-/ Einbau
► Lösen Sie die Madenschraube am Puffer (1) und
schrauben Sie den Puffer ab.
► Lösen Sie die Madenschraube (5) an der
Halterung (3).
► Lösen Sie die beiden Schrauben (2) an der
Halterung (3).
► Ziehen Sie den Stecker (6) von der Kupplung ab.
► Ziehen Sie den Schlauch zum Kopfadapter ab.
► Entfernen Sie die Rückholeinheit (4).
► Stecken Sie die Rückholeinheit (1) durch die Öffnung
an der Halterung (2).
► Stecken Sie den Schlauch und den Stecker wieder
an.
► Schrauben Sie die Halterung (2) wieder an.
► Achten Sie darauf, dass die Kante der Halterung (5)
parallel zum Gehäuse (4) des TwinKopfes verläuft
(darf nicht überstehen). Achten Sie dabei auch auf
den korrekten Abstand (0,6 mm) zum bewegten Teil
des Kopfes (siehe folgende Abbildung).
► Schrauben Sie den Puffer (3) wieder ein. Die
Kolbenstange (6) muss im ausgefahrenen Zustand
bündig am Puffer anliegen.
► Fixieren Sie die Position des Puffers mit der
Madenschraube (7).
Legende
1. Korrekter Abstand der Halterung zum bewegten Teil
des Kopfes: 0,6 mm (Fertigungsvorschrift)
5
6
1
4
3
2
7
6
1
5
4
3
2
Servicearbeiten
4.5.4 Inkrementalgeber (Abtastkopf) Z-Achse am P&P-Kopf [03000102-xx] Pick&Place-Kopf
Serviceanleitung SIPLACE D1/D1i/D2/D2i 173
4.5.4
4.5.4 Inkrementalgeber (Abtastkopf) Z-Achse am P&P-Kopf [03000102-xx]
Inkrementalgeber (Abtastkopf) Z-Achse am P&P-Kopf [03000102-xx]
Übersicht
► Drehen Sie die Rückholeinheit (1) in der Halterung
so, dass die Kabel und der Stecker (2) nicht am
Gehäuse anstehen. Damit wird verhindert, dass beim
Verfahren die Kabel nicht beschädigt werden.
► Fixieren Sie die Position der Rückholeinheit (1) mit
der Madenschraube (3) an der Halterung (4).
Legende
1. Inkrementalgeber (Abtastkopf) Z-Achse
Servicearbeiten
Pick&Place-Kopf 4.5.5 Kopfhauptplatine tauschen [00352833-xx]
174 Serviceanleitung SIPLACE D1/D1i/D2/D2i
Aus-/Einbau
4.5.5
4.5.5 Kopfhauptplatine tauschen [00352833-xx]
Kopfhauptplatine tauschen [00352833-xx]
Ausbau
► Bauen Sie den P&P-Kopf aus der Maschine aus.
► Lösen Sie die beiden seitlichen
Befestigungsschrauben (4) der Halterung.
► Entfernen Sie die Kabelbinder und lösen Sie die
Steckverbindung (3).
► Fädeln Sie das Kabel zur Kopf-Hauptplatine (5) aus.
► Lösen Sie die Befestigungsschrauben (2) am
Inkrementalgeber (1).
► Lösen Sie die Steckverbindung (3) und entfernen Sie
den Inkrementalgeber (2).
VORSICHT!
Inkremental-Maßstab nicht beschädigen!
Unter dem Inkrementalgeber befindet sich der Maßstab
der Z-Achse.
► Montieren Sie den neuen Inkrementalgeber so, dass
zwischen ihm und dem Maßstab ein Luftspalt von
0,4 mm ist. Verwenden Sie dazu die entsprechende
Folienlehre.
► Achten Sie darauf, dass die Halterung und der Inkre-
mentalgeber parallel montiert sind. Korrigieren Sie
ggf. innerhalb der Toleranz der Bohrungen und zie-
hen Sie die Schrauben an.
► Überprüfen Sie die Spursignale.
4
2
5
1
3
2
VORSICHT
Digitales Druckregelventil
Für das digitale Druckregelventil muss die Version [00352833-09] der Kopfhauptplatine mon-
tiert sein.
HINWEIS!
Steckerverbindungen
Es werden im Verlauf des Austausches einige Stecker-
verbindungen gelöst. Markieren Sie deren Position, so
dass Sie diese beim Einbau wieder zuordnen können.
► Demontieren Sie das entsprechende Segment des
TwinHeads.
► Lösen Sie die beiden Befestigungsschrauben (2) der
Flachbandhalteklammer (1).
