Servicearbeiten
4.5.4 Inkrementalgeber (Abtastkopf) Z-Achse am P&P-Kopf [03000102-xx] Pick&Place-Kopf
Serviceanleitung SIPLACE D1/D1i/D2/D2i 173
4.5.4
4.5.4 Inkrementalgeber (Abtastkopf) Z-Achse am P&P-Kopf [03000102-xx]
Inkrementalgeber (Abtastkopf) Z-Achse am P&P-Kopf [03000102-xx]

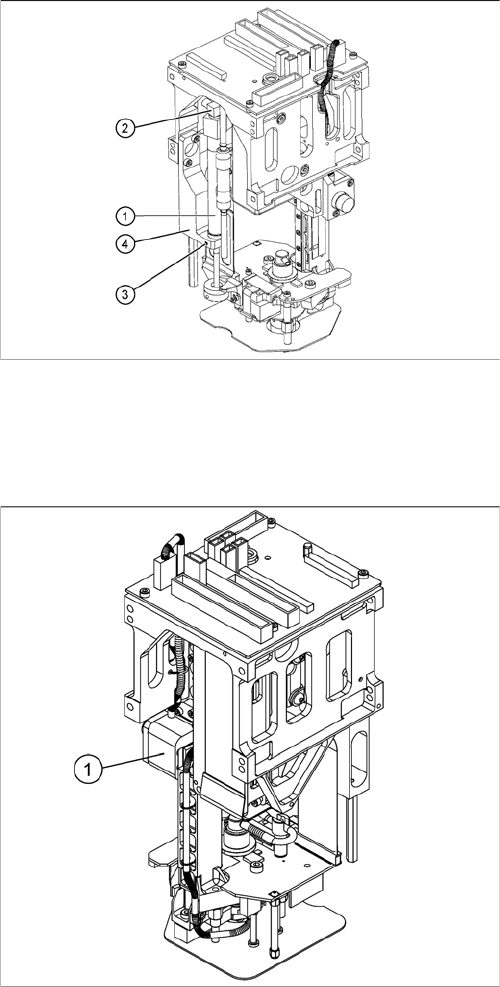

Übersicht
► Drehen Sie die Rückholeinheit (1) in der Halterung
so, dass die Kabel und der Stecker (2) nicht am
Gehäuse anstehen. Damit wird verhindert, dass beim
Verfahren die Kabel nicht beschädigt werden.
► Fixieren Sie die Position der Rückholeinheit (1) mit
der Madenschraube (3) an der Halterung (4).
Legende
1. Inkrementalgeber (Abtastkopf) Z-Achse
Servicearbeiten
Pick&Place-Kopf 4.5.5 Kopfhauptplatine tauschen [00352833-xx]
174 Serviceanleitung SIPLACE D1/D1i/D2/D2i
Aus-/Einbau
4.5.5
4.5.5 Kopfhauptplatine tauschen [00352833-xx]
Kopfhauptplatine tauschen [00352833-xx]

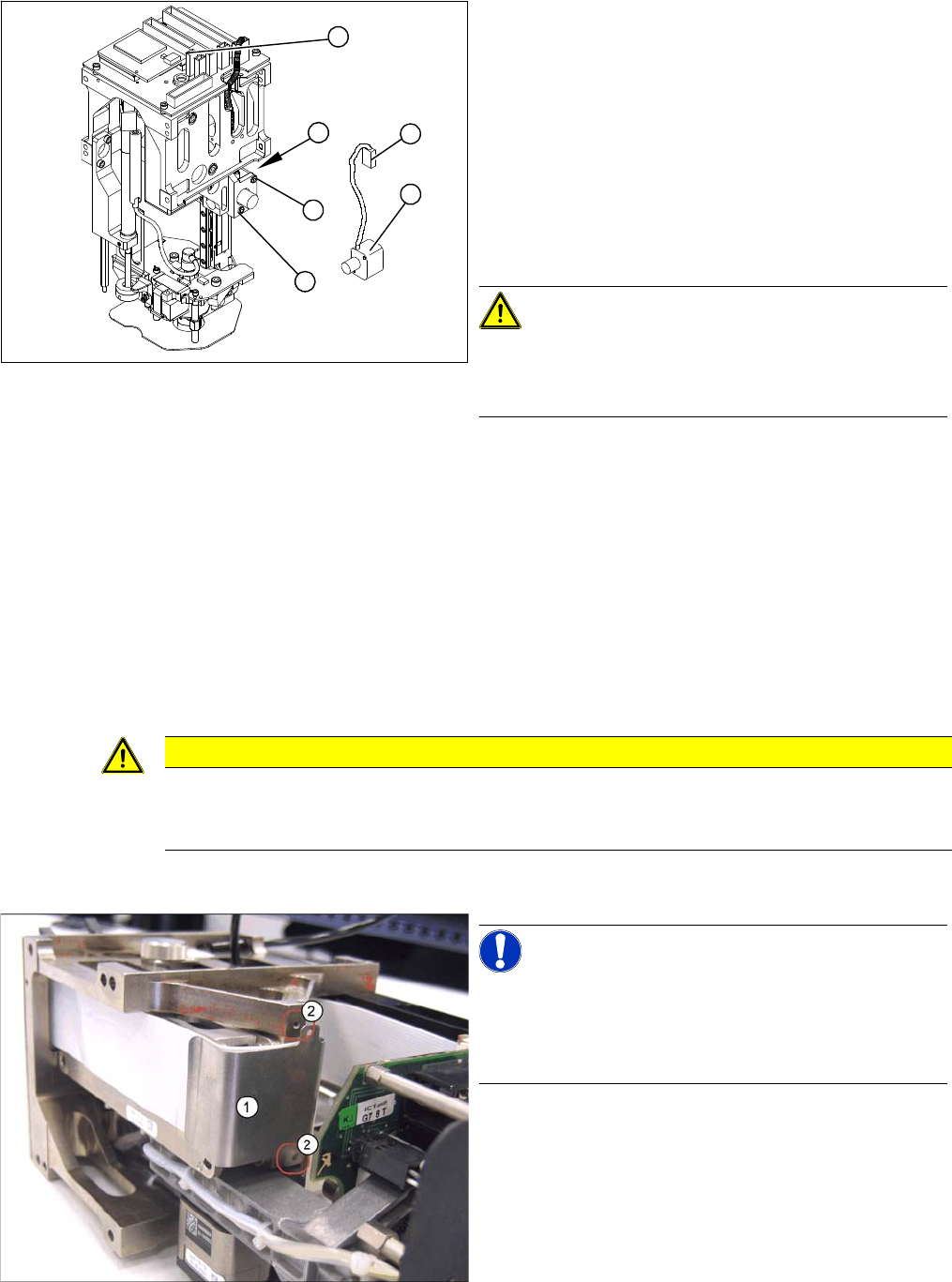

Ausbau
► Bauen Sie den P&P-Kopf aus der Maschine aus.
► Lösen Sie die beiden seitlichen
Befestigungsschrauben (4) der Halterung.
► Entfernen Sie die Kabelbinder und lösen Sie die
Steckverbindung (3).
► Fädeln Sie das Kabel zur Kopf-Hauptplatine (5) aus.
► Lösen Sie die Befestigungsschrauben (2) am
Inkrementalgeber (1).
► Lösen Sie die Steckverbindung (3) und entfernen Sie
den Inkrementalgeber (2).
VORSICHT!
Inkremental-Maßstab nicht beschädigen!
Unter dem Inkrementalgeber befindet sich der Maßstab
der Z-Achse.
► Montieren Sie den neuen Inkrementalgeber so, dass
zwischen ihm und dem Maßstab ein Luftspalt von
0,4 mm ist. Verwenden Sie dazu die entsprechende
Folienlehre.
► Achten Sie darauf, dass die Halterung und der Inkre-
mentalgeber parallel montiert sind. Korrigieren Sie
ggf. innerhalb der Toleranz der Bohrungen und zie-
hen Sie die Schrauben an.
► Überprüfen Sie die Spursignale.
4
2
5
1
3
2
VORSICHT
Digitales Druckregelventil
Für das digitale Druckregelventil muss die Version [00352833-09] der Kopfhauptplatine mon-
tiert sein.
HINWEIS!
Steckerverbindungen
Es werden im Verlauf des Austausches einige Stecker-
verbindungen gelöst. Markieren Sie deren Position, so
dass Sie diese beim Einbau wieder zuordnen können.
► Demontieren Sie das entsprechende Segment des
TwinHeads.
► Lösen Sie die beiden Befestigungsschrauben (2) der
Flachbandhalteklammer (1).
Servicearbeiten
4.5.5 Kopfhauptplatine tauschen [00352833-xx] Pick&Place-Kopf
Serviceanleitung SIPLACE D1/D1i/D2/D2i 175

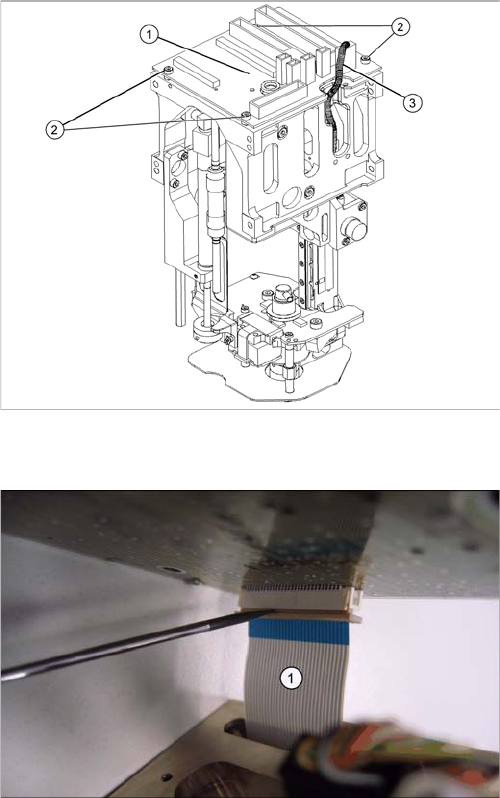

Legende
1. Kopfhauptplatine (oben auf dem TWIN-Segment
montiert)
2. Befestigungsschrauben mit Abstandshülsen unter
der Platine
3. Steckverbindungen (2 zum Portal, 2 zum Segment)
► Lösen Sie alle verbliebenen Steckverbindungen (3)
von der Kopfhauptplatine (1) (2 Stecker vom TWIN-
Segment, Rückholzylinder, Inkrementalgeber Z-Ach-
se).
► Lösen Sie die vier Befestigungsschrauben (2). Ach-
ten Sie auf die vier Abstandshülsen unter der Platine.
Sie können diese ggf. mit einem kleinen
Inbusschlüssel halten und herausziehen.
► Ziehen Sie die Kopfhauptplatine (1) vorsichtig nach
oben ab. Der Versorgungsstecker des festge-
schraubten Vakuumerzeugers wird dabei abge-
steckt.
► Öffnen Sie die Steckerverriegelung der Folien-
Flachbandleitungvollständig und entnehmen sie die
Folien-Flachbandleitung (1).
