Servicearbeiten

4.5.5 Kopfhauptplatine tauschen [00352833-xx] Pick&Place-Kopf

Serviceanleitung SIPLACE D1/D1i/D2/D2i 175

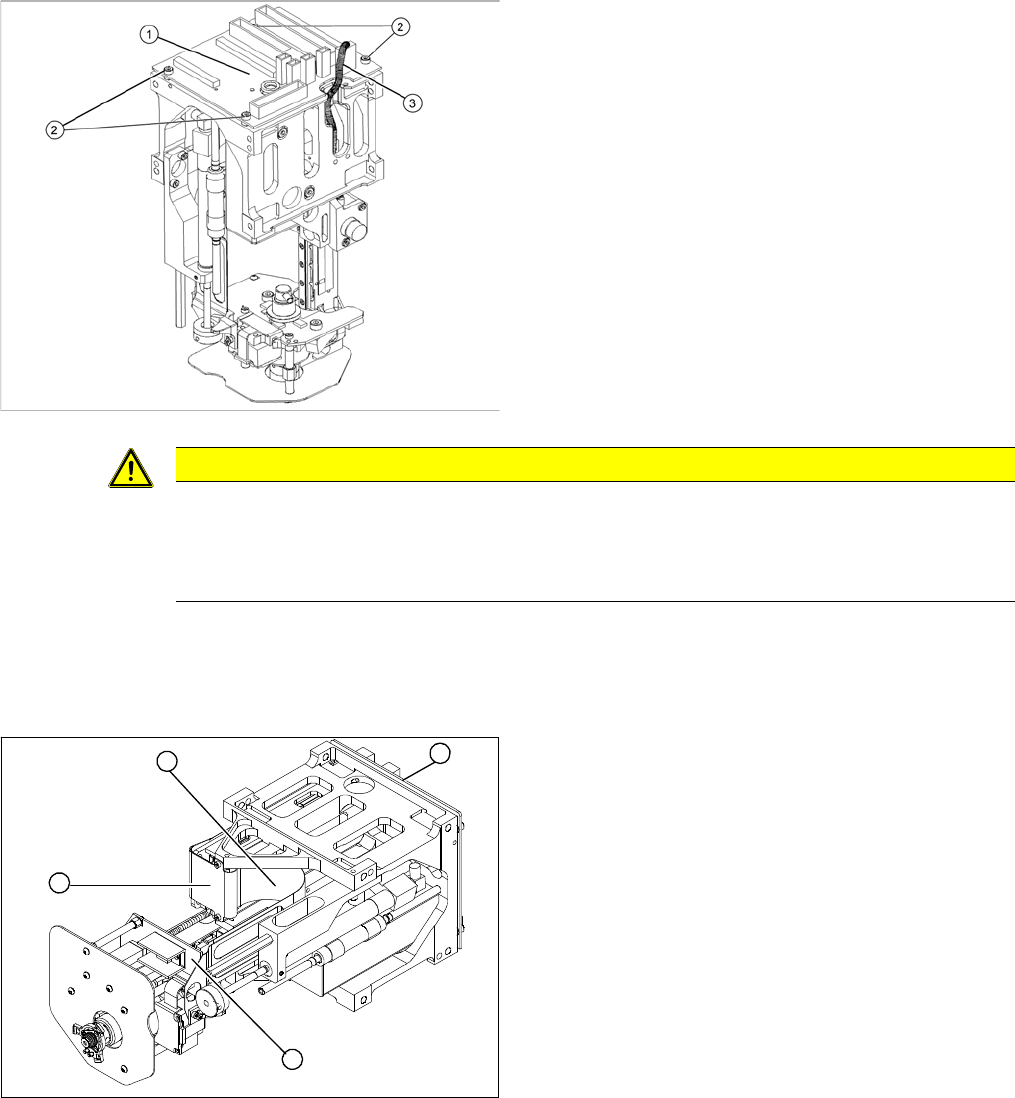

Legende

1. Kopfhauptplatine (oben auf dem TWIN-Segment

montiert)

2. Befestigungsschrauben mit Abstandshülsen unter

der Platine

3. Steckverbindungen (2 zum Portal, 2 zum Segment)

► Lösen Sie alle verbliebenen Steckverbindungen (3)

von der Kopfhauptplatine (1) (2 Stecker vom TWIN-

Segment, Rückholzylinder, Inkrementalgeber Z-Ach-

se).

► Lösen Sie die vier Befestigungsschrauben (2). Ach-

ten Sie auf die vier Abstandshülsen unter der Platine.

Sie können diese ggf. mit einem kleinen

Inbusschlüssel halten und herausziehen.

► Ziehen Sie die Kopfhauptplatine (1) vorsichtig nach

oben ab. Der Versorgungsstecker des festge-

schraubten Vakuumerzeugers wird dabei abge-

steckt.

► Öffnen Sie die Steckerverriegelung der Folien-

Flachbandleitungvollständig und entnehmen sie die

Folien-Flachbandleitung (1).

Servicearbeiten

Pick&Place-Kopf 4.5.6 Steuerkabel DP-Einheit-Kraftsensor tauschen [03005289-xx]

176 Serviceanleitung SIPLACE D1/D1i/D2/D2i

Einbau

4.5.6

4.5.6 Steuerkabel DP-Einheit-Kraftsensor tauschen [03005289-xx]

Steuerkabel DP-Einheit-Kraftsensor tauschen [03005289-xx]

Übersicht

► Stecken Sie die Folien-Flachbandleitung in den Ste-

cker vollständig ein (Kontakte müssen völlig bedeckt

sein) und verriegeln Sie die Steckerzugentlastung.

► Stecken Sie die neue Kopfhauptplatine (1) vorsichtig

auf. Dadurch wird auch der Vakuumerzeuger wieder

angesteckt.

► Montieren Sie die Befestigungsschrauben (2) mit den

Abstandshülsen.

► Stellen Sie alle elektrischen Verbindungen (3) wieder

her.

► Montieren Sie das Twin-Segment wieder.

VORSICHT

Die Maschinendaten müssen auf das EPROM übertragen werden!

Übertragen Sie die Maschinendaten der Station auf den Zwischenverteiler.

► Folgen Sie hierzu den Anweisungen in "6.6.13 Übertragen der kopfspezifischen Daten

(abSW601)" [ ➙ 265].

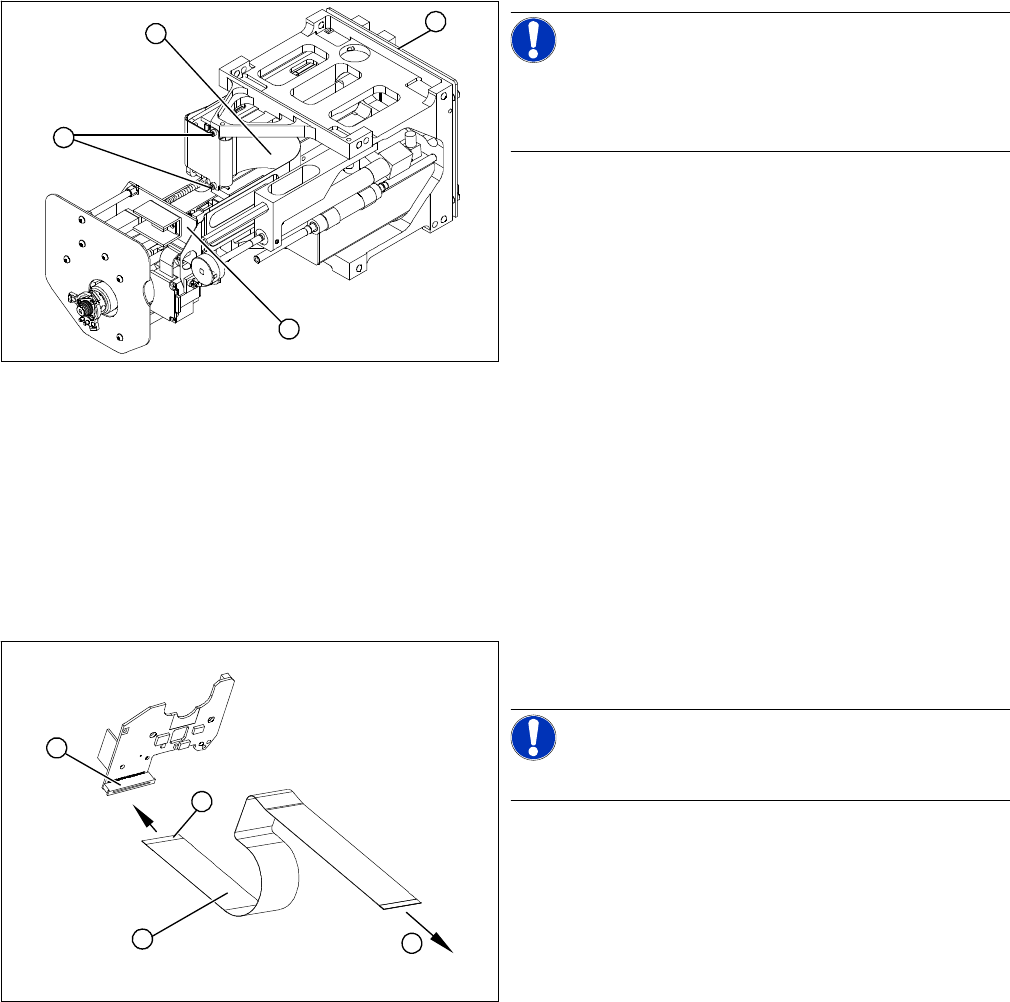

Legende

1. Steuerkabel DP-Einheit/Kraftsensor

2. Flachband-Halterung

3. Kopfhauptplatine

4. Kraftmessplatine

► Bauen Sie den P&P-Kopf aus der Maschine aus.

Servicearbeiten

4.5.6 Steuerkabel DP-Einheit-Kraftsensor tauschen [03005289-xx] Pick&Place-Kopf

Serviceanleitung SIPLACE D1/D1i/D2/D2i 177

Aus-/ Einbau

HINWEIS!

Achten Sie beim Aus- und Einbau des Steuerkabels auf

die Kontaktierung des Kabels. Die Einbaulage ist mit ei-

ner blauen Markierung gekennzeichnet.

► Ziehen Sie das Steuerkabel an der

Kraftmessplatine (1) ab. Ziehen Sie dazu die beiden

Arretierungs-Hebel am Stecker nach oben heraus.

► Lösen Sie die beiden Befestigungsschrauben der

Flachband-Halterung (2).

⇨ Damit die Verriegelung des Steckers zugänglich

wird, müssen Sie die Kopfhauptplatine (3) entfer-

nen.

► Entfernen Sie die Kopfhauptplatine (3). Achten Sie

auf die vier Abstandshülsen.

► Ziehen Sie das Steuerkabel (4) an der

Kopfhauptplatine (3) ab und entnehmen Sie das

Steuerkabel (4).

► Stecken Sie das neue Steuerkabel an der

Kopfhauptplatine (3) an und montieren Sie die

Flachbandhalterung (2). Ziehen Sie dazu den Arre-

tierungs-Hebel nach oben.

► Stecken Sie das Steuerkabel (1) soweit ein, bis die

Kontaktierung (4) vollständig eingeführt ist.

HINWEIS!

Beachten Sie die Einbaulage des Steuerkabels.

► Drücken Sie die beiden Arretierungs-Hebel nach un-

ten. Das Steuerkabel muss nun fest im Stecker (2)

der Kraftmessplatine sitzen.

⇨ (3) Zur Kopfhauptplatine
