Servicearbeiten 4.5.8 Servoverstärker tauschen [00353446-xx] Pick&Place-Kopf Serviceanleitung SIPLACE D1/D1i/D2/D2i 179 Einbau 4.5.8 4 . 5 . 8 S e r v o v e r s t ä r k e r t a u s c h e n [ 0 0 3 5 3 4 4 6 - x x ] S…
Servicearbeiten
Pick&Place-Kopf 4.5.7 BE-/FC-Kamera Stationär Digital tauschen [03020578-xx]
178 Serviceanleitung SIPLACE D1/D1i/D2/D2i
4.5.7
4.5.7 BE-/FC-Kamera Stationär Digital tauschen [03020578-xx]
BE-/FC-Kamera Stationär Digital tauschen [03020578-xx]

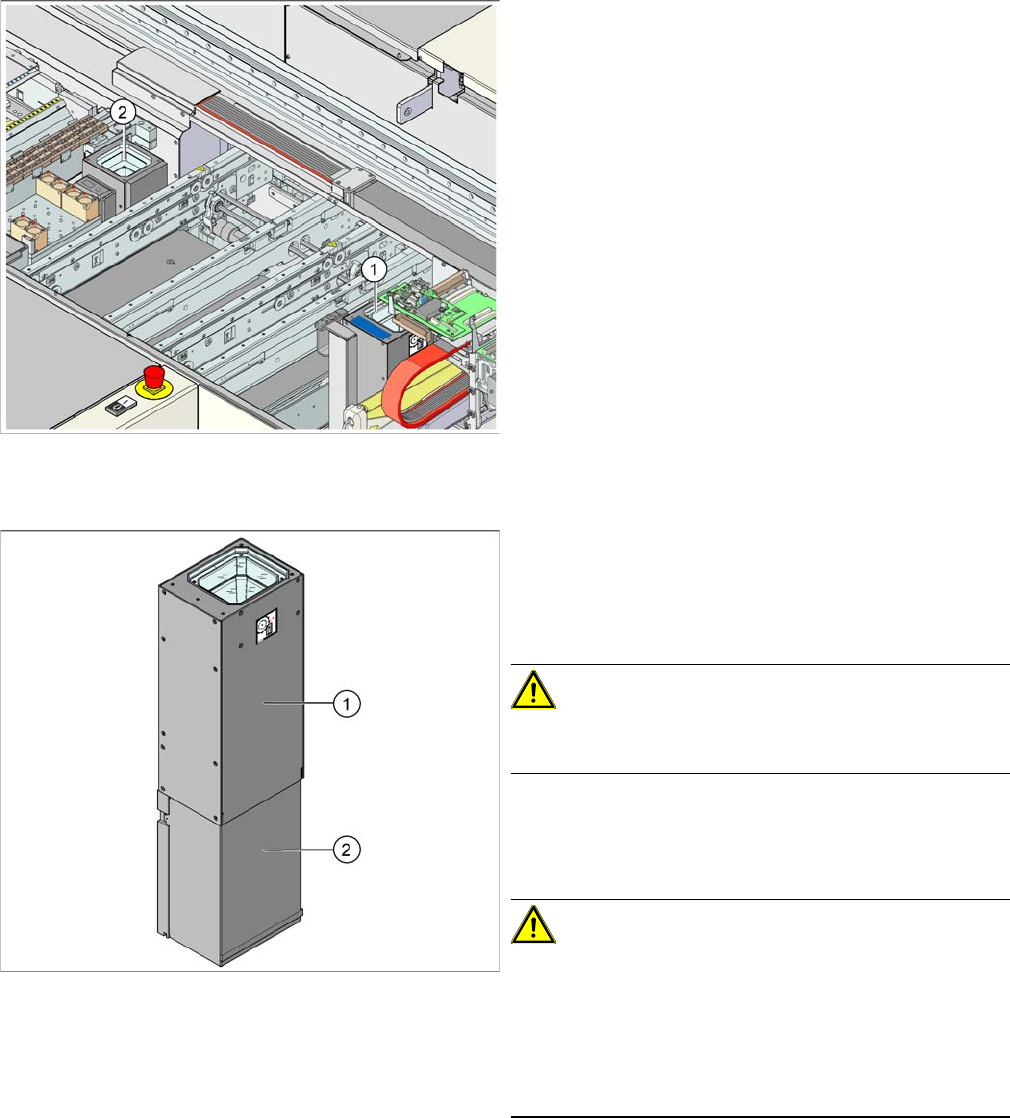

Übersicht
Aus-/Einbau
Legende
1. BE-Kamera stationär Typ 36 (optional kann auch
Typ 33 montiert sein)
2. FlipChip-Kamera stationär Typ 25 (FC-Kamera)
Artikelnummern
▪ BE-Kamera stationär P&P (Typ 36) 55x45 digital
[03042491-xx]
▪ FC-Kamera stationär P&P (Typ 25) 16x16 digital
[03020578-xx]
► Fahren Sie den BE-Wagen aus dem Automaten.
► Schalten Sie die Maschine aus.
► Heben Sie das Oberteil (1) der Kamera vorsichtig
nach oben heraus.
VORSICHT!
Vermeiden Sie es möglichst, in die Optik der Kamera zu
greifen.
► Nehmen Sie die untere Kameraabdeckung (2) ab.
► Lösen Sie die elektrischen Anschlüsse (CAN-Bus-
Leitung, Hotlink-Leitung, Spannungsversorgung).
VORSICHT!
BE-Kamera vom Typ 25
Die vier Befestigungsschrauben halten bei der BE-Kame-
ra vom Typ 25 zusätzlich die Trägerplatte des Kameraka-
librierpunktes.
Achten Sie darauf dass die Trägerplatte nicht
herunterfällt.
► Lösen Sie zunächst nur die zwei oberen Befesti-
gungsschrauben und ersetzen Sie diese zwei
Schrauben M6x35 durch Gewindestifte M6x50
[3005958-xx].
Dadurch fixieren Sie die "Zwischenplatte für Marke".
► Lösen Sie nun erst die restlichen zwei Schrauben
M6x50 der Grundplatte der stationären Kamera.
Servicearbeiten
4.5.8 Servoverstärker tauschen [00353446-xx] Pick&Place-Kopf
Serviceanleitung SIPLACE D1/D1i/D2/D2i 179
Einbau
4.5.8
4.5.8 Servoverstärker tauschen [00353446-xx]
Servoverstärker tauschen [00353446-xx]
Sehen Sie dazu auch...
4.1.5 Servokarten tauschen [ ➙ 58]
4.5.9
4.5.9 Luftfilter tauschen
Luftfilter tauschen
4.5.9.1
4.5.9.1 Luftfilter tauschen (analoger Vakuumregler) [03051420-xx]
Luftfilter tauschen (analoger Vakuumregler) [03051420-xx]
► Setzen Sie das neue Kameramodul ein und befesti-
gen Sie es mit den 4 Befestigungsschrauben (ggf.
zusammen mit der Trägerplatte des Kamerakalibrier-
punktes).
► Stellen Sie die elektrischen Verbindungen wieder
her.
► Prüfen Sie die DIP-Schalter auf der Kamera. (Siehe
"6.6.2 DIP-Schalter für Kamera-Typen 25, 33 und 36"
[ ➙ 250].)

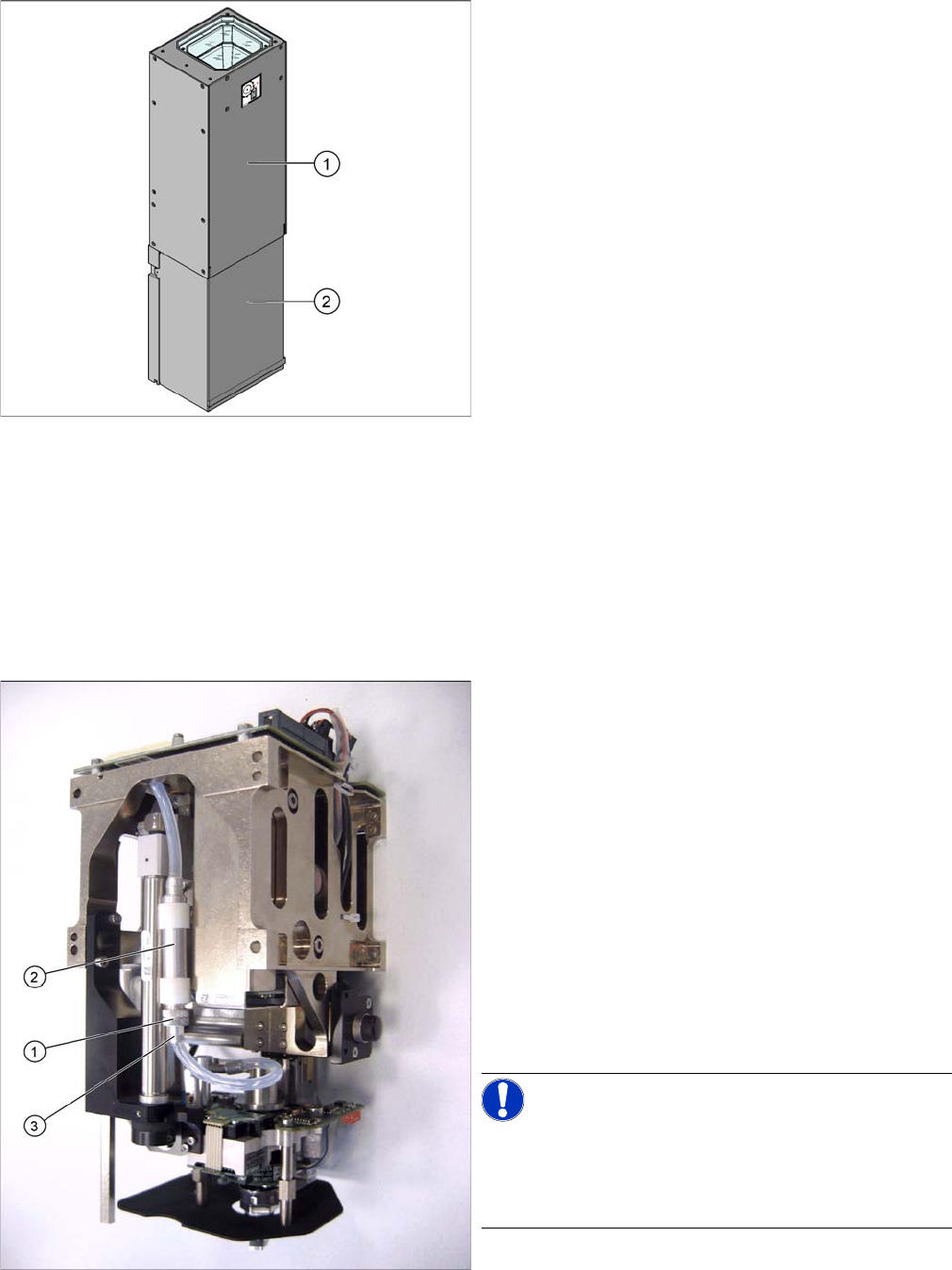

► Setzen Sie die untere Abdeckung (2) auf die BE-Ka-
mera.
► Setzen Sie das Oberteil (1) vorsichtig auf das Kame-
ramodul.
► Vermessen Sie die Bauelemente-Kamera im Test-
programm SITEST.
Twin-Segment 1 Frontansicht / TWIN-Segment 2
Rückansicht
Der analog arbeitende Vakuumerzeuger besitzt ein Zu-
satzvolumenrohr in der Vakuumversorgung zur Pipette.
An der unteren Verschraubung dieses Rohres ist der
Luftfilter der den Vakuumerzeuger vor dem eindringen-
den Schmutz der Pipette schützt.
► Öffnen Sie die abwärts weisende Verschraubung (1)
am Zusatzvolumen (Filter komplett) (2) und ziehen
Sie mit dem Silikonschlauchdas Anschlussstück (3)
ab.
► Der Filterkann nun aus der offenen Bohrung entnom-
men werden (Pinzette). Der Filterkorbist zur Aufnah-
me des angesaugten Schmutzes nach unten offen.
► Reinigen bzw. ersetzen Sie den Filter.
► Montieren und verschrauben Sie das Anschlussstück
wieder.
HINWEIS!
Diese Luftfiltereinheit darf NICHT in Kombination mit dem
digitalen Vakuumerzeuger benutzt werden. Die
Volumenverhältnisse sind auf den jeweiligen Reglertyp
genau abgestimmt.
Servicearbeiten
Pick&Place-Kopf 4.5.9 Luftfilter tauschen
180 Serviceanleitung SIPLACE D1/D1i/D2/D2i
4.5.9.2
4.5.9.2 Luftfilter tauschen (digitaler Vakuumregler) [03047489-xx]
Luftfilter tauschen (digitaler Vakuumregler) [03047489-xx]
Aus-/Einbau
► Öffnen Sie die Abdeckung an der linken Seite des
TWIN- Segments 1 (bzw. rechten Seite des TWIN-
Segments 2) und entnehmen Sie den Luftfilter (1) zur
Reinigung oder zum Ersatz.
Legende
1. Luftfilter in eingebautem Zustand
2. Luftfilter geöffnet
3. Wechselfilter FE 50 [03047489-xx]
Der digital arbeitende Vakuumerzeuger besitzt ein
Präzisionsrohr in der Vakuumversorgung zur Pipette.
Zwischen diesem Rohr und dem Vakuumanschluss des
Vakuumerzeugers ist der Luftfilter (3) angebracht der vor
dem eindringenden Schmutz der Pipette schützt.
HINWEIS!
Die untere Bohrung (wenn die Klemmschrauben rechts
sind) ist tief genug um den Filter (mit der Korböffnung
nach innen) aufzunehmen (2).
Die obere Bohrung ist nicht tief genug um den Filter auf-
zunehmen. Der Filter würde beim Aufschrauben der Ab-
deckdichtung (Deckel mit Innen-O-Ring) zerstört werden.
Diese Filtereinheit darf NUR in Verbindung mit dem Digi-
talen Vakuumerzeuger benutzt werden.
Die gegebenen Schlauchvolumen führen nur hier zu ei-
ner sicheren Funktion.
► Setzen Sie den Filter (3) mit der Messinghülse voran
in die Bohrung ein und schrauben Sie die Abdeckung
wieder auf den Luftfilter.
