Übersicht
3.1.1 SIPLACE D1 D-Serie Allgemein
Serviceanleitung SIPLACE D1/D1i/D2/D2i 19
3
3 Übersicht
Übersicht
3.1
3.1 D-Serie Allgemein
D-Serie Allgemein
3.1.1

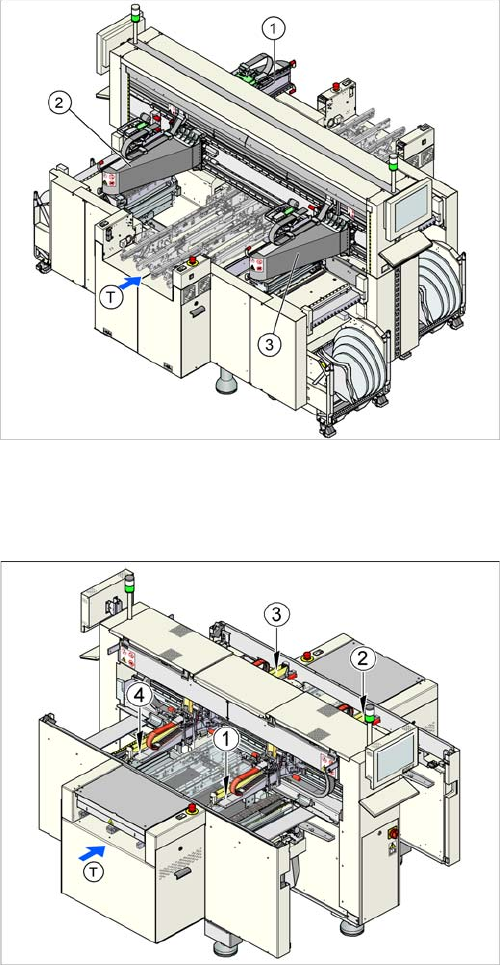

3.1.1 SIPLACE D1
SIPLACE D1
3.1.2
3.1.2 SIPLACE D2
SIPLACE D2
SIPLACE D1 mit einem Portal
Überblick
▪1 Portal
▪ 1 bis 2 Bestückköpfe
▪ Pick&Place-Kopf: Twin oder Highforce Head
▪ Collect&Place-Kopf:
▪ Bauelementespektrum: 0201 bis 200 mm x 125 mm,
maximale Bauteil-Höhe: 25 mm
▪ Leistung: 14.000 BE/h (mit C&P12)
▪ Genauigkeit: 30 µm bei 3 Sigma (40 µm bei 4 Sigma)
▪ Bestückkraft: 1 N bis 30 N (mit Highforce-Kopf)
▪ Stellplätze:
Genauere Informationen siehe D1-Spezifikation.
SIPLACE D2 mit zwei Portalen
Überblick
▪2 Portale
▪ 2 Bestückköpfe
▪ Collect&Place-Kopf:
▪ Bauelementespektrum: 01005 bis 27 x 27 mm
▪ Leistung: bis zu 31.100 BE/h
▪ Genauigkeit: bis zu 52 µm bei 3 Sigma
▪ Bestückkraft: 2,4 N bis 5 N
▪ Stellplätze:
Genauere Informationen siehe D2-Spezifikation.
Übersicht
D-Serie Allgemein 3.1.3 SIPLACE D3
20 Serviceanleitung SIPLACE D1/D1i/D2/D2i

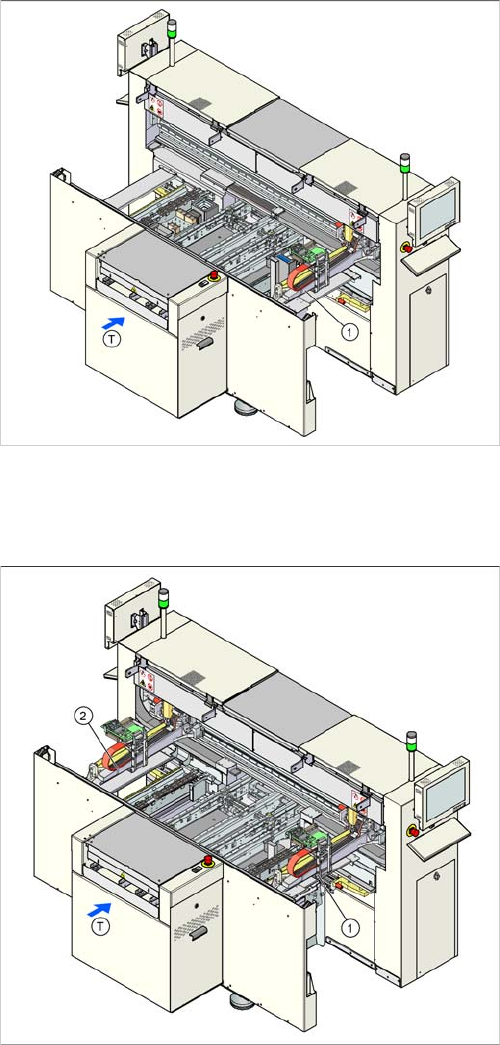

3.1.3
3.1.3 SIPLACE D3
SIPLACE D3
3.1.4
3.1.4 SIPLACE D4
SIPLACE D4
SIPLACE D3 mit drei Portalen
Überblick
▪3 Portale
▪ 3 Bestückköpfe:
▪ Bauelementespektrum 01005 – 85 x 85 mm / 125 x
10 mm Max. 200 x 125 mm
▪ Bestückleistung: bis zu 30.100 BE pro Stunde
▪ Bestückgenauigkeit: bis zu 22 µm bei 3 Sigma
▪ Bestückkraft: 1 N bis 30 N
▪ 5-teiliger Transport mit Pufferfunktion
▪ Stellplätze:
Genauere Informationen siehe D3-Spezifikation.
SIPLACE D4 mit vier Portalen
Überblick
▪4 Portale
▪ 4 Bestückköpfe:
▪ Bauelementespektrum: 01005 – 18.7 x 18.7 mm
▪ Bestückleistung: bis zu 60.000 BE pro Stunde
▪ Bestückgenauigkeit: bis zu 60 µm bei 3 Sigma
▪ Bestückkraft: 2.4 N bis 5 N
▪ 5-teiliger Transport mit Pufferfunktion
▪ Stellplätze:
Genauere Informationen siehe D4-Spezifikation.
