Servicearbeiten Schneidgerät 4.8.5 Näherungsschalter tauschen [00332894- xx] 192 Serviceanleitung SIPLACE D1/D1i/D2/D2i 4.8.5 4 . 8 . 5 N ä h e r u n g s s c h a lt e r t a u s c h e n [ 0 0 3 3 2 8 9 4 - x x ] Näherungs…
Servicearbeiten
4.8.4 Magnetventile tauschen [03000630-xx] Schneidgerät
Serviceanleitung SIPLACE D1/D1i/D2/D2i 191
4.8.4
4.8.4 Magnetventile tauschen [03000630-xx]
Magnetventile tauschen [03000630-xx]
Übersicht
Aus-/ Einbau
1. Lage der Magnetventile
1
Legende
1. Magnetventil komplett
► Lösen Sie die Druckluftanschlüsse (3) am Magnet-
ventil.
► Lösen Sie die Steckverbindung (2) des Anschlusska-
bels am Magnetventil.
► Lösen Sie die Befestigungsschrauben (4) des Mag-
netventils und entnehmen Sie das Magnetventil.
► Montieren Sie das neue Magnetventil und stellen Sie
die Steckverbindung am Magnetventil her.
Bringen Sie ggf. Kabelbinder an (Zugentlastung).
1
4
3
2
Servicearbeiten
Schneidgerät 4.8.5 Näherungsschalter tauschen [00332894-xx]
192 Serviceanleitung SIPLACE D1/D1i/D2/D2i
4.8.5
4.8.5 Näherungsschalter tauschen [00332894-xx]
Näherungsschalter tauschen [00332894-xx]
Übersicht
Aus-/ Einbau
4.8.6
4.8.6 Messersatz tauschen [03009259-xx]
Messersatz tauschen [03009259-xx]
Teile
Die Artikelnummer des Messersatzes ist je nach Version und Funktionsstand des Schneidgerätes un-
terschiedlich.
Legende
1. Je 2 Näherungsschalter am Kurzhubzylinder
1
► Kennzeichnen Sie mit einem Folienstift die exakte
Montageposition (3) der Näherungsschalter (1) bzw.
(2) auf dem Kurzhubzylinder.
► Lösen Sie die Befestigungsschrauben der
Näherungsschalter am Kurzhubzylinder.
► Fädeln Sie das Anschlusskabel zur Steuereinheit
aus.
► Montieren Sie die Näherungsschalter exakt in der mit
Folienstift am Kurzhubzylinder gekennzeichneten
Position (3).
► Sichern Sie die Befestigungsschrauben mit Siche-
rungslack.
► Stellen Sie die elektrischen Anschlüsse wieder her.
► Prüfen Sie die Schaltpunkte der Näherungsschalter.
1
2
3
3
VORSICHT
Verletzungsgefahr!
An den Messern und am Abstreifer besteht Verletzungsgefahr.
► Tragen Sie feste Schutzhandschuhe!
► Fassen Sie niemals von unten in das Schneidgerät oder von oben in den Leergurtleitkanal.
Schneidgerät pneumatisch Funktionsstand Messersatz abgestimmt
03019941 -03 03009259-xx
Servicearbeiten
4.8.6 Messersatz tauschen [03009259-xx] Schneidgerät
Serviceanleitung SIPLACE D1/D1i/D2/D2i 193
Hilfsmittel
▪ Feste Schutzhandschuhe
▪ Montageplatte [00312731-xx]
Alternativ: 2 große Parallelzwingen und ein stabiler Tisch mit ebener Fläche zum Aufspannen des
ausgebauten Schneidgerätes
Ausbau

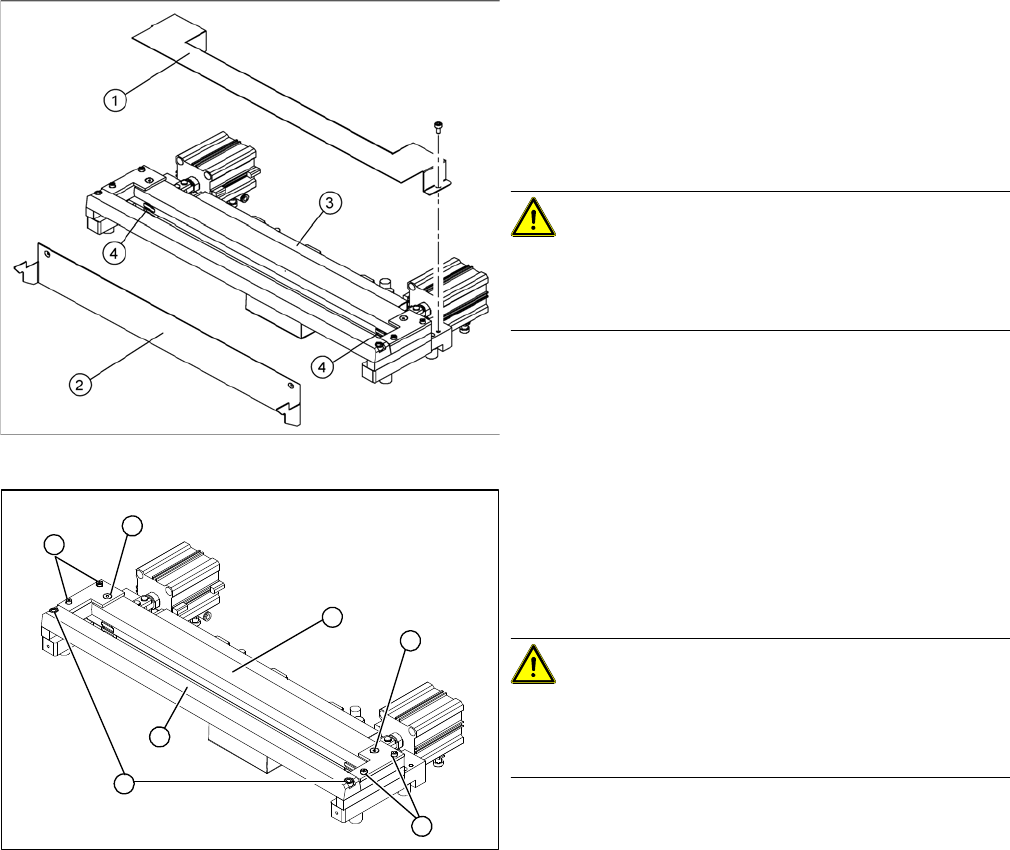

► Demontieren Sie den Leergurtleitkanal und bauen
Sie das Schneidgerät aus.
► Lösen Sie das Schutzblech (2).
► Entfernen Sie das Abdeckblech (1).
► Entfernen Sie die Abdeckkappen (4) der Befesti-
gungsschrauben.
VORSICHT!
Verletzungsgefahr!
Es besteht Verletzungsgefahr an den Schneiden der
Messer.
► Für die weiteren Arbeiten befestigen Sie das
Schneidgerät mit 4 Innensechskantschrauben M6
auf der Montageplatte, oder befestigen es mittels der
Schraubzwingen auf einem stabilen, festen Arbeits-
tisch.
► Lösen Sie die beiden Befestigungsschrauben (1) des
festen Messers (2) und entfernen dieses.
► Lösen Sie die Befestigungsschrauben des rechten
und linken Abstreiferhalters (3) über dem bewegli-
chen Messer.
VORSICHT!
Nicht alle Schrauben lösen!
Die beiden Senkkopf-Inbusschrauben (4) dürfen nicht
gelöst werden
► Entnehmen Sie die Abstreiferhalter mit dem Abstrei-
fer (5) und legen diese Einheit vorsichtig ab (Abstrei-
fer nach oben).
4
3
5
1
4
3
2
