Servicearbeiten Schneidgerät 4.8.6 Messersatz tauschen [03009259-xx] 196 Serviceanleitung SIPLACE D1/D1i/D2/D2i Abschließende Arbeiten ► Legen Sie die vorher ausgebaute Abstreifer-Einheit (3) wieder ein und ziehen Sie d …
Servicearbeiten
4.8.6 Messersatz tauschen [03009259-xx] Schneidgerät
Serviceanleitung SIPLACE D1/D1i/D2/D2i 195

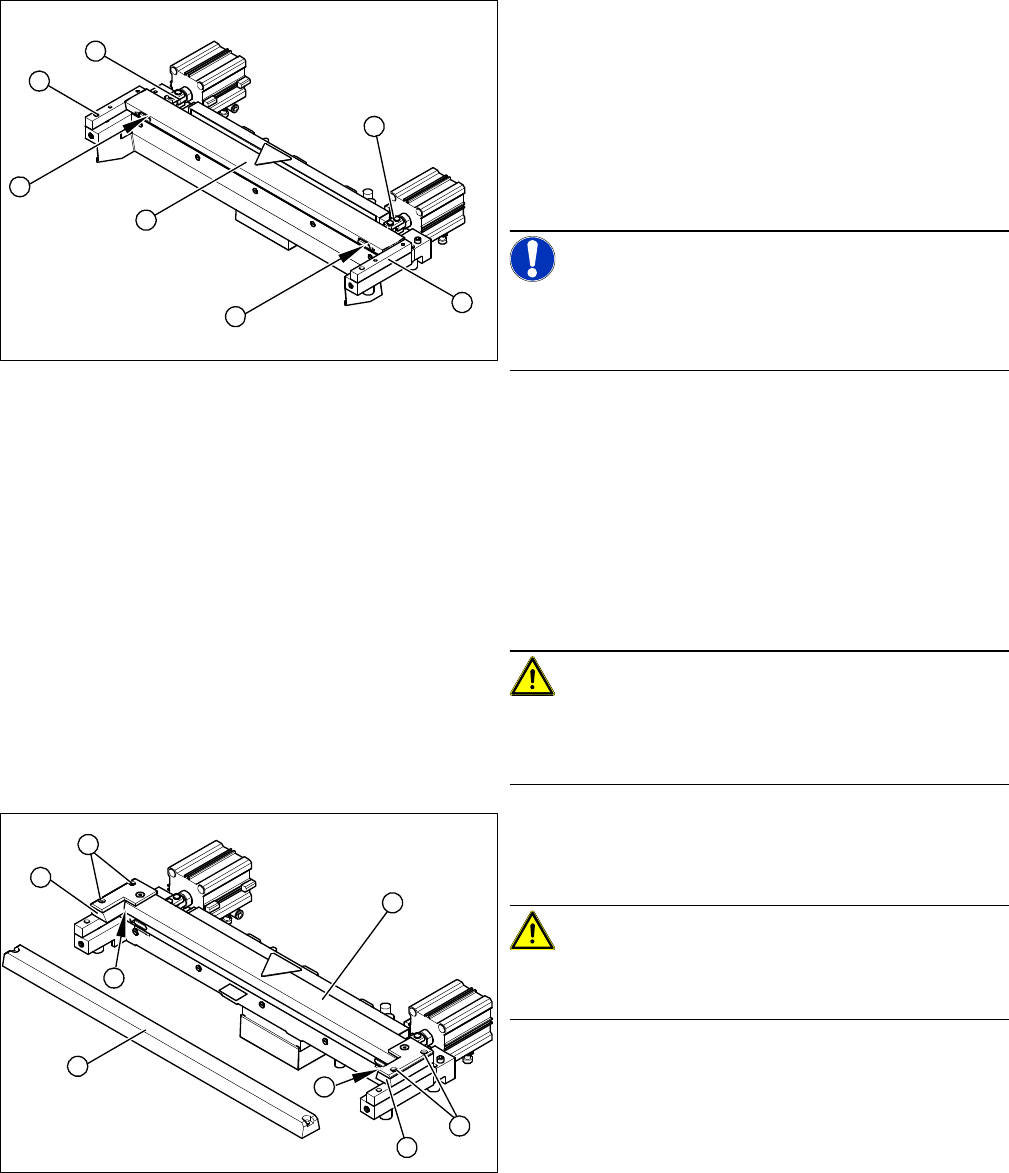

Einbau
► Setzen Sie das bewegliche Messer (1) lagerichtig in
das Schneidgerät ein und verschieben Sie es parallel
bis in seine ursprüngliche Einbauposition.
► Geben Sie Loctite Nr. 243 auf die beiden Schrauben
M4 für die Befestigung des Gelenkes im beweglichen
Messer.
► Setzen Sie diese Schrauben (2) wieder links und
rechts in das bewegliche Messer ein.
HINWEIS!
Stellen Sie sicher, dass das Gelenk (3) ungehindert im
Langloch (= Verdrehsicherung) im beweglichen Messer
gleiten kann.
► Halten Sie am entsprechenden Gelenk (3) mit dem
Gabelschlüssel SW 14 dagegen und ziehen Sie bei-
de Schrauben (2) mit dem Drehmoment von 2,7 – 3,0
N fest.
► Stecken Sie die beiden Abdeckkappen auf.
► Legen Sie die 2 neuen Zwischenstücke (4) links und
rechts neben dem beweglichen Messer ein. Die ein-
gelaserte Nummer muss an der dem Messer abge-
wandten Seite sein.
VORSICHT!
Zwischenstücke und Messer sind aufeinander abge-
stimmt und dürfen nur zusammen ausgewechselt wer-
den.
► Fetten Sie die Kontakt-/ Gleitflächen für das bewegli-
chen Messer, exakt wie unter „Vorbereitung“ gekenn-
zeichnet.
VORSICHT!
Fett nur gezielt aufbringen!
Die Messer dürfen nicht gefettet werden.
► Legen Sie links und rechts ein Einstellblech (0,5 - 1,0
mm Dicke) zwischen Zwischenstück und Stirnseite
des beweglichen Messers ein (1).
► Legen Sie die vorher ausgebauten Niederhalter (2)
wieder auf die neuen Zwischenstücke.
⇨ Die Niederhalter Stand 03 sind auf das
Schneidgerät Stand -04 (= mit Abstreifer) abge-
stimmt.
2
3
4
1
4
3
2
1
2
4
1
5
4
3
2
Servicearbeiten
Schneidgerät 4.8.6 Messersatz tauschen [03009259-xx]
196 Serviceanleitung SIPLACE D1/D1i/D2/D2i

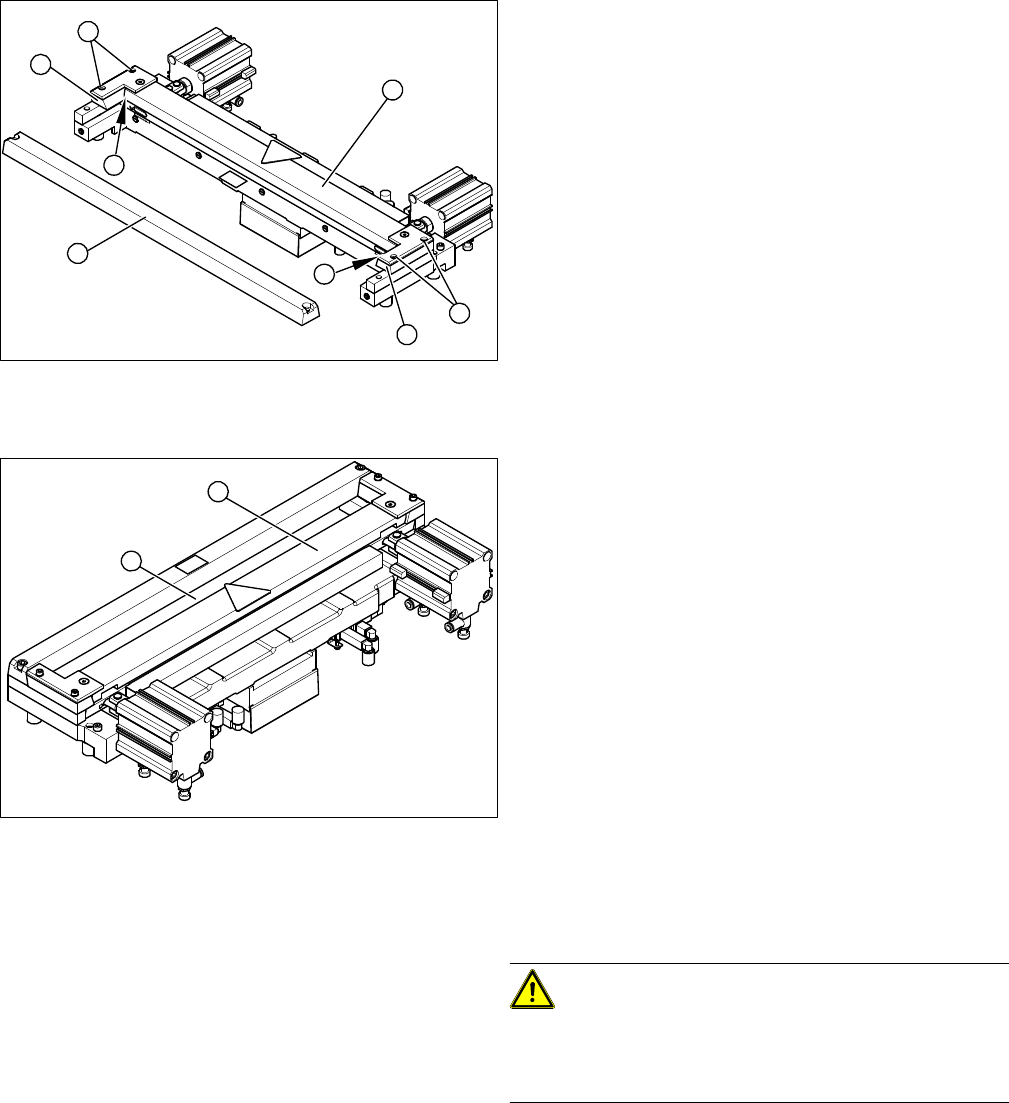

Abschließende Arbeiten
► Legen Sie die vorher ausgebaute Abstreifer-Einheit
(3) wieder ein und ziehen Sie die
4 Innensechskantschrauben (4) vorerst nur handfest
an.
► Schieben Sie die Zwischenstücke (mit eingelegtem
Einstellblech) auf Anschlag an das bewegliche Mes-
ser heran. Der maximal zulässige Spalt ist 1,0 mm.
► Ziehen Sie in dieser Position die 4 Schrauben (4) an
den Abstreiferhalter über Kreuz fest (Anzugsdrehmo-
ment).
► Entfernen Sie beide Einstellbleche.
► Setzen Sie das neue feste Messer (5) lagerichtig ein
und schrauben Sie es fest.
1
2
4
1
5
4
3
2
► Prüfen Sie mittels Fühlerlehre auf der gesamten
Länge und Breite des Messers den Spalt zwischen
Abstreifer (1) und beweglichem Messer (2).
⇨ Die 0,05 mm-Fühlerlehre muss durchzuziehen
sein.
⇨ Die 0,25 mm-Fühlerlehre darf nicht durchzuziehen
sein.
Ist der Spalt nicht in Ordnung, so prüfen Sie:
▪ Wurde ein falscher Niederhalter (mit Erzeugnisstand
< 03) eingebaut ?
▪ Die Niederhalter sind auf das Schneidgerät Stand -04
(= mit Abstreifer) abgestimmt !
▪ Wurde das Messer, der Abstreifer, etc., vor dem Ein-
bau nicht gereinigt ?
Wenn der Spalt in Ordnung ist:
► Montieren Sie das Schutzblech, das Prallblech und
das Abdeckblech. Achten Sie dabei auf die
Parallelität der Kanten.
VORSICHT!
Kabelführung überprüfen!
Kabel und Schläuche dürfen nicht gequetscht oder auf
Zug beansprucht werden.
► Entfernen Sie die Schraubzwingen vom
Schneidgerät bzw. bauen Sie das Schneidgerät von
der Montageplatte ab.
► Montieren Sie das Schneidgerät.
1
2
Messmittel und Werkzeuge
SIPLACE Axis Tester (SAT) [03002801-01]
Serviceanleitung SIPLACE D1/D1i/D2/D2i 197
5
5 Messmittel und Werkzeuge
Messmittel und Werkzeuge
5.1
5.1 SIPLACE Axis Tester (SAT) [03002801-01]
SIPLACE Axis Tester (SAT) [03002801-01]

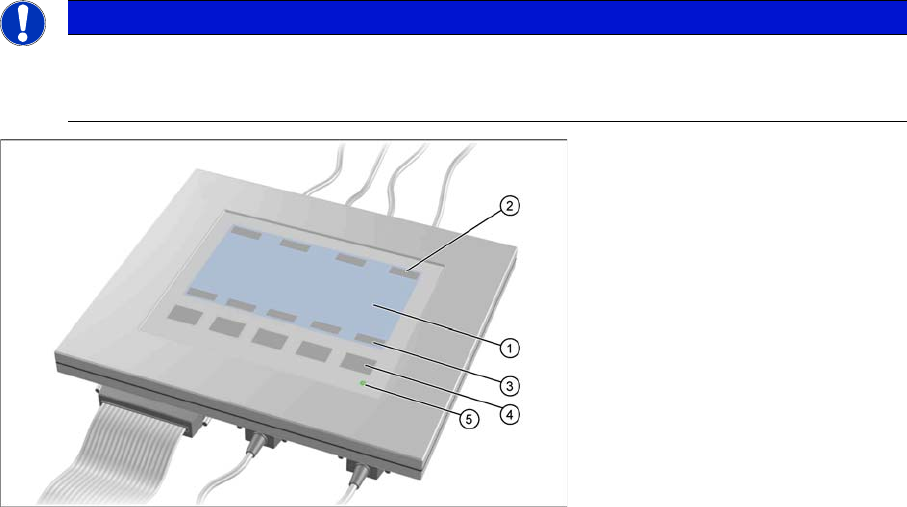

Achsprüfgerät - Draufsicht
1. LCD-Display mit 240 x 128 Pixel, Schwarzweiß-Darstellung, mit Hintergrundbeleuchtung
Auf dem LCD-Display werden die Menüs angezeigt und die aufgenommenen Trigger-, Spur- und Po-
sitionssignale grafisch dargestellt. Alle relevanten Parameter wie
–Zeitbasis,
– Zeitmesswerte,
– Signalpegel und
– Cursorpositionen mit den zugehörigen Zeitdifferenzwerten
werden als alpha-numerische Angaben in die grafische Darstellung der Messkurven eingeblendet.
2. Dynamische Funktionsanzeige der BNC-Buchsenbelegung auf dem LCD-Display
3. Dynamische Funktionsanzeige der Belegung der Membrantasten auf dem LCD-Display
4. Fünf Membrantasten für die Menüsteuerung
5. Grüne LED zur Betriebsanzeige
HINWEIS
A363, A364
Das Achsprüfgerät ist für Maschinen mit A363 vorgesehen. Bei Maschinen mit A364 ist die
Funktion eingeschränkt.
