Messmittel und Werkzeuge Achsenprüfgerät (alte Version) und Adapterpla tine 5.1.1 Lieferumfang 200 Serviceanleitung SIPLACE D1/D1i/D2/D2i 5.3 5 . 3 A c h s e n p r ü f g e r ä t ( a lt e V e r s io n ) u n d A d a p t e …
Messmittel und Werkzeuge
5.1.1 Lieferumfang SIPLACE Diagnose-Adapter A364 [03051220-01]
Serviceanleitung SIPLACE D1/D1i/D2/D2i 199
5.1.1
5.1.1 Lieferumfang
Lieferumfang
Zum Lieferumfang des SIPLACE AxisTester, komplett [03002801-01] gehören folgende Komponenten:
▪ SIPLACE AxisTester [03000761-01]
▪ Testkabel A361 ... A363 (Länge 150 cm) mit 37-poligem Stecker und 37-poliger Buchse zum An-
schluss an die Achsansteuerungen von S2x-, F4/F5- und HS-Automaten [03002803-01]
▪ CAN-Bus-Kabel [00349679-03]
▪ RS232-C-Kabel [03002804-01]
▪ Handbuch für das Achsprüfgerät [00193370-01]
5.2
5.2 SIPLACE Diagnose-Adapter A364 [03051220-01]
SIPLACE Diagnose-Adapter A364 [03051220-01]
Einsatz:
Diese Adapterkarte wird zur Überprüfung der Dynamik an der Achskarte A364 benötigt.
Die Achskarte A364 ist mit zwei Prozessoren (Modul 1 und Modul 2) ausgestattet, d. h. ein Prozessor
steuert zwei Achsen.
HINWEIS
A364, CAN-Test-Box
Dieser Adapter ist für alle Maschinen mit A364 und als Adapter für die CAN-Test-Box mit Kraft-
messtool vorgesehen.

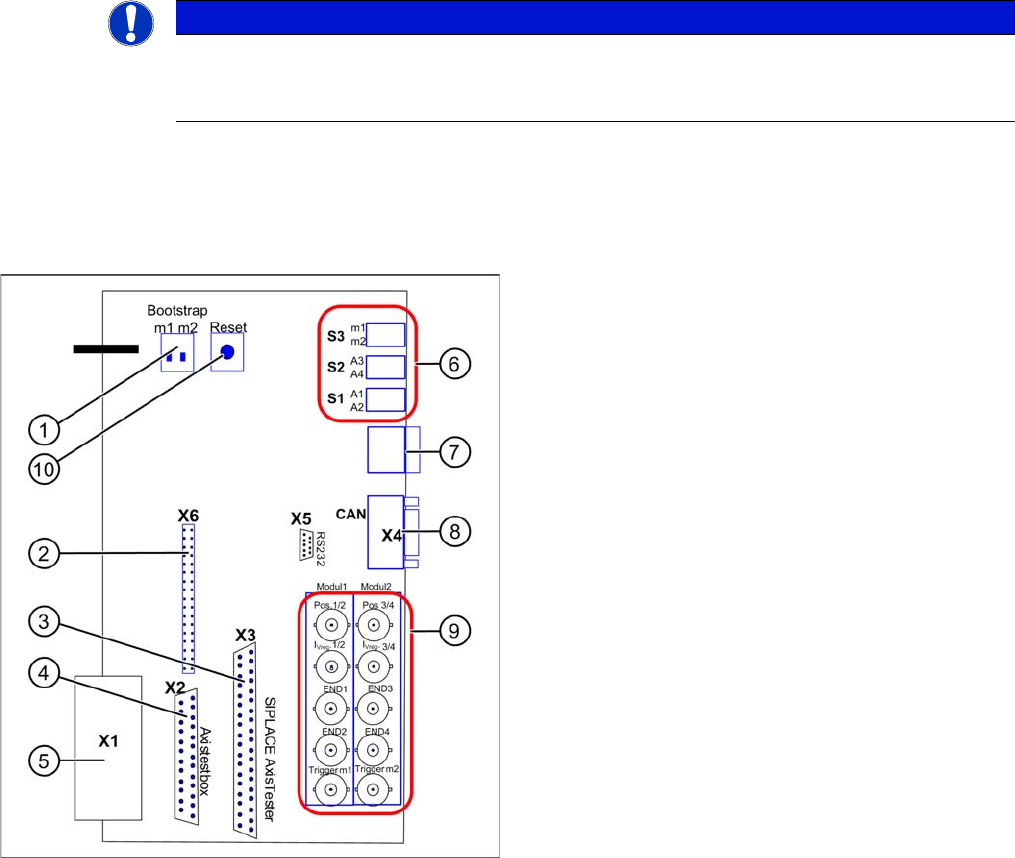

Adapterkarte für A364
Modul 1: Achse 1/2
Modul 2: Achse 3/4
1. Bootstrap Modus: m1 = Modul1 / m2 = Modul2
2. Diagnose – Stecker X6
3. Anschluss X3 SIPLACE-AxisTester
4. Anschluss X2 Achstestbox
5. Anschluss X1 zur A364
6. Schalter:
7. Diagnose – 7-Segment-Anzeige
8. CAN-Bus-Stecker (Sub-D)
9. BNC-Buchsen:
10. Zurücksetzen beider Prozessoren
Messmittel und Werkzeuge
Achsenprüfgerät (alte Version) und Adapterplatine 5.1.1 Lieferumfang
200 Serviceanleitung SIPLACE D1/D1i/D2/D2i
5.3
5.3 Achsenprüfgerät (alte Version) und Adapterplatine
Achsenprüfgerät (alte Version) und Adapterplatine
Artikelnummern
▪ Achsenprüfgerät, inklusive Adapterplatine [00303430-06]
▪ Achsenprüfgerät [00328041-05]
▪ Kabel [00304771-03]
▪ Adapterplatine für Achsenprüfgerät [00328040-01]
Einsatz:
Abgleich der Achsdynamiken der Bestückkopf und Portalachsen.
HINWEIS
A363, A364
Dieses Achsenprüfgerät ist für alle Maschinen mit A363 vorgesehen. Bei Maschinen mit A364
ist die Funktion eingeschränkt.
Adapterplatine für Achsenprüfgerät
Art.-Nr. [00328040-01]
Achsenprüfgerät SIPLACE – Vorderseite
Art.-Nr. [00328041-05]
Achsenprüfgerät SIPLACE – Rückseite
Art.-Nr. [00328041-05]
Messmittel und Werkzeuge
5.1.1 Lieferumfang Spursignal-Tester [00343785-01]
Serviceanleitung SIPLACE D1/D1i/D2/D2i 201
5.4

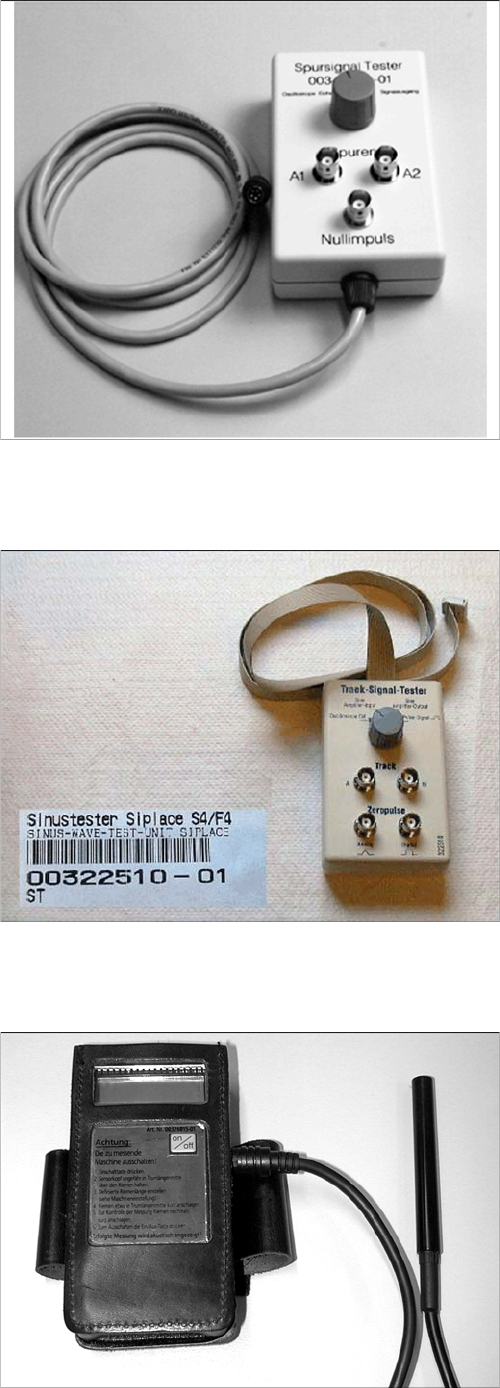

5.4 Spursignal-Tester [00343785-01]
Spursignal-Tester [00343785-01]
5.5
5.5 Spursignal-Tester [00322510-01]
Spursignal-Tester [00322510-01]
5.6
5.6 Riemenspannungsmessgerät [00326015-xx]
Riemenspannungsmessgerät [00326015-xx]
Einsatz:
Der Spursignal-Tester wird zum Prüfen der Spursignale
der inkrementalen Messsysteme Portalachsen verwen-
det (ab SIPLACE HS50).
Einsatz:
Der Spursignal-Tester wird zum Prüfen der Spursignale
der inkrementalen Messsysteme verwendet – insbeson-
dere für die Kopfachsen. Auch für die Spursignale der
Portalachsen an älteren SIPLACE-Automaten (S20, F4)
verwendet.
Einsatz:
Das Riemenspannungsmessgerät wird zur Messung der
Riemenspannungen (Zahnriemen) an der Maschine ver-
wendet.
