Messmittel und Werkzeuge 5.1.1 Lieferumfang Spursignal-Tester [00343785-01] Serviceanleitung SIPLACE D1/D1i/D2/D2i 201 5.4 5 . 4 S p u r s ig n a l- T e s t e r [ 0 0 3 4 3 7 8 5 - 0 1 ] Spursignal-Tester [00343785-01] 5…
Messmittel und Werkzeuge
Achsenprüfgerät (alte Version) und Adapterplatine 5.1.1 Lieferumfang
200 Serviceanleitung SIPLACE D1/D1i/D2/D2i
5.3
5.3 Achsenprüfgerät (alte Version) und Adapterplatine
Achsenprüfgerät (alte Version) und Adapterplatine
Artikelnummern
▪ Achsenprüfgerät, inklusive Adapterplatine [00303430-06]
▪ Achsenprüfgerät [00328041-05]
▪ Kabel [00304771-03]
▪ Adapterplatine für Achsenprüfgerät [00328040-01]
Einsatz:
Abgleich der Achsdynamiken der Bestückkopf und Portalachsen.
HINWEIS
A363, A364
Dieses Achsenprüfgerät ist für alle Maschinen mit A363 vorgesehen. Bei Maschinen mit A364
ist die Funktion eingeschränkt.
Adapterplatine für Achsenprüfgerät
Art.-Nr. [00328040-01]
Achsenprüfgerät SIPLACE – Vorderseite
Art.-Nr. [00328041-05]
Achsenprüfgerät SIPLACE – Rückseite
Art.-Nr. [00328041-05]
Messmittel und Werkzeuge
5.1.1 Lieferumfang Spursignal-Tester [00343785-01]
Serviceanleitung SIPLACE D1/D1i/D2/D2i 201
5.4
5.4 Spursignal-Tester [00343785-01]
Spursignal-Tester [00343785-01]
5.5
5.5 Spursignal-Tester [00322510-01]
Spursignal-Tester [00322510-01]
5.6
5.6 Riemenspannungsmessgerät [00326015-xx]
Riemenspannungsmessgerät [00326015-xx]
Einsatz:
Der Spursignal-Tester wird zum Prüfen der Spursignale
der inkrementalen Messsysteme Portalachsen verwen-
det (ab SIPLACE HS50).
Einsatz:
Der Spursignal-Tester wird zum Prüfen der Spursignale
der inkrementalen Messsysteme verwendet – insbeson-
dere für die Kopfachsen. Auch für die Spursignale der
Portalachsen an älteren SIPLACE-Automaten (S20, F4)
verwendet.
Einsatz:
Das Riemenspannungsmessgerät wird zur Messung der
Riemenspannungen (Zahnriemen) an der Maschine ver-
wendet.
Messmittel und Werkzeuge
Druckluftprüfgerät [00311487-01] 5.1.1 Lieferumfang
202 Serviceanleitung SIPLACE D1/D1i/D2/D2i
5.7

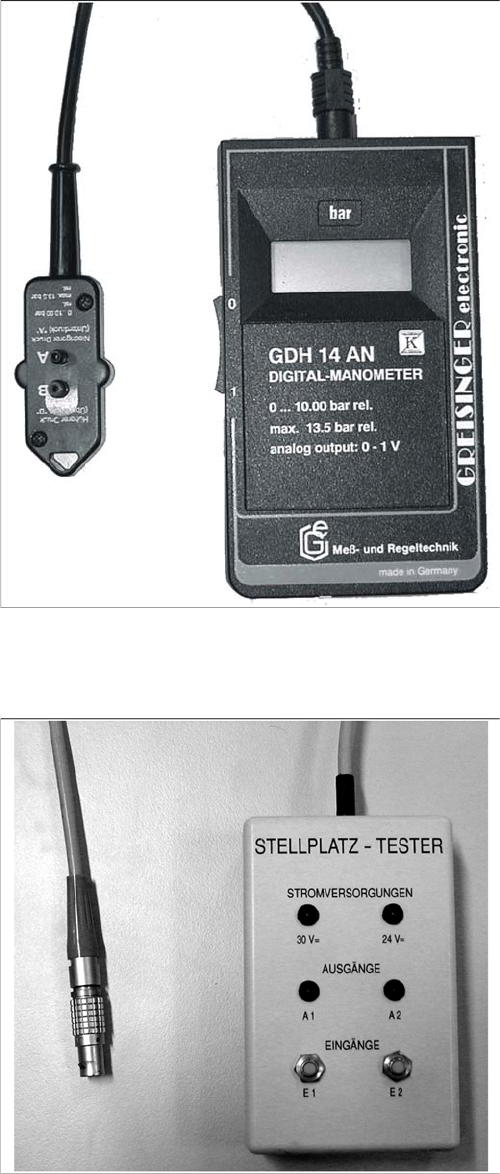

5.7 Druckluftprüfgerät [00311487-01]
Druckluftprüfgerät [00311487-01]
5.8
5.8 Stellplatz-Tester
Stellplatz-Tester
Einsatz:
Das Druckluftprüfgerät wird zur Einstellung der Blasluft
am Bestückkopf C&P6 und C&P12 an den SIPLACE
Bestückautomaten verwendet.
Einsatz:
Der Stellplatz-Tester wird zur Überprüfung der
Anschlüsse für die Zuführmodule an der Kommunikati-
onseinheit des BE-Tisches verwendet.
