Einstellungen 6.5.4 Auflösung der Stern-Achse e instellen Collect&Place-Kopf Serviceanleitung SIPLACE D1/D1i/D2/D2i 239 6.5.4 6 . 5 . 4 A u f lö s u n g d e r S t e r n - A c h s e e in s t e lle n Auflösung der Ster…
Einstellungen
Collect&Place-Kopf 6.5.2 Beschreibung der Leiterplatten am C&P6/12
238 Serviceanleitung SIPLACE D1/D1i/D2/D2i
6.5.2
6.5.2 Beschreibung der Leiterplatten am C&P6/12
Beschreibung der Leiterplatten am C&P6/12
Sehen Sie dazu auch...
4.4.4 Zwischenverteiler tauschen [ ➙ 121]
6.2.3.1 Portal-Kopf-Verteiler [ ➙ 211]
6.5.3
6.5.3 Übersicht Einstellungen am C&P6/12
Übersicht Einstellungen am C&P6/12
► Zur Fortsetzung der Kalibrierung mit manuellen Ein-
griffen wählen Sie nacheinander die vier Menüs aus
dem Bereich Positionen (1) und die beiden
Menüpunkte aus dem Bereich Mapping (2).
Beschreibung Hilfsmittel Einstellwerte
Montage Bestückstern auf die
Motorwelle vom Sternmotor
Einstellung mit Netzteil und
Sternnullpunktlehre
Magnetische Ruhelage im SI-
TEST überprüfen
(max. Abweichung 95 Digit)
Nullpunktkorrektur Stern ermit-
teln
Lehre für Nullpunktkorrektur/SI-
TEST
Ermittelten Wert bei Nullpunkt-
korrektur im SITEST
--> Positionen eintragen.
Schalterstellung am Sternmotor
(Auflösung der Spursignale 10 -
25)
keine HF/X/D-Maschine auf "6.5.4
Auflösung der Stern-Achse ein-
stellen" [ ➙ 239] 25
DP-Achse Inkrementalgeber Ein-
stellung Abstand zur Segment-
scheibe
Prüfstifte 1,4 - 1,6 mm Abstand 1,5 mm
Einstellung Ventilstellantriebe Endmaß 0,2 mm oder
Einstellstößel
0,2 mm Abstand Stößel zum
Ventilgehäuse
Lichtschranke Z-Achse unten Prüfstifte 1,0 mm Abstand 1,0 mm
Z-Klemmblock Riemen --- Spannschloss muss oben u. un-
ten auf den Zähnen des Riemens
aufliegen
Riemenspannung Z-Achse Riemenspannungsmessgerät Riemenspannung 280+/-5Hz
Z-Anschlag oben Lehre für Z-Endanschlag Stern-
lehre [03019865-xx]
Korrekte Position für die automa-
tische Nullpunktermittlung
Blasluftzuführröhrchen am Stern Sichtkontrolle Prüfen, Abstand zwischen Inkre-
mentalgeber und
Blasluftröhrchen
Einstellung Blasluftzuführung Fühlerlehre Blasluftröhrchen muss ca.
0,7 mm über der
Kreisbogenführung überstehen
Einstellungen
6.5.4 Auflösung der Stern-Achse einstellen Collect&Place-Kopf
Serviceanleitung SIPLACE D1/D1i/D2/D2i 239
6.5.4
6.5.4 Auflösung der Stern-Achse einstellen
Auflösung der Stern-Achse einstellen
6.5.5
6.5.5 Digitalen Drehgeber der DP-Achse einstellen
Digitalen Drehgeber der DP-Achse einstellen
▪ Entnehmen Sie Pinole 1 und setzen Sie die Sternnullpunktlehre ein, um den Stern mechanisch zu
fixieren.
▪ Entnehmen Sie nun noch Pinole 4 (DLM mit 12 Segmenten) bzw. Pinole 2 (DLM mit 6 Segmenten)
und richten Sie den Drehgeber aus.
▪ Stellen Sie den digitalen Drehgeber der DP-Achse mit einem Prüfstift von 1,5 mm parallel zur Glas-
scheibe des Segments ein.
Einstellung Blasluft Bestücken Druckluftprüfgerät 150 mbar an offener 9x4 Pipette
Einstellung Blasluft am Abwurf-
kreis
(An DX1/DX2 mit DLM4 nicht
notwendig)
Druckluftprüfgerät 250 mbar
Einstellung Riemenspannung bei
Antriebsriemenwechsel
DP-Riemeneinstellhilfe Durch Federspannung des
Werkzeugs gegeben
Beschreibung Hilfsmittel Einstellwerte

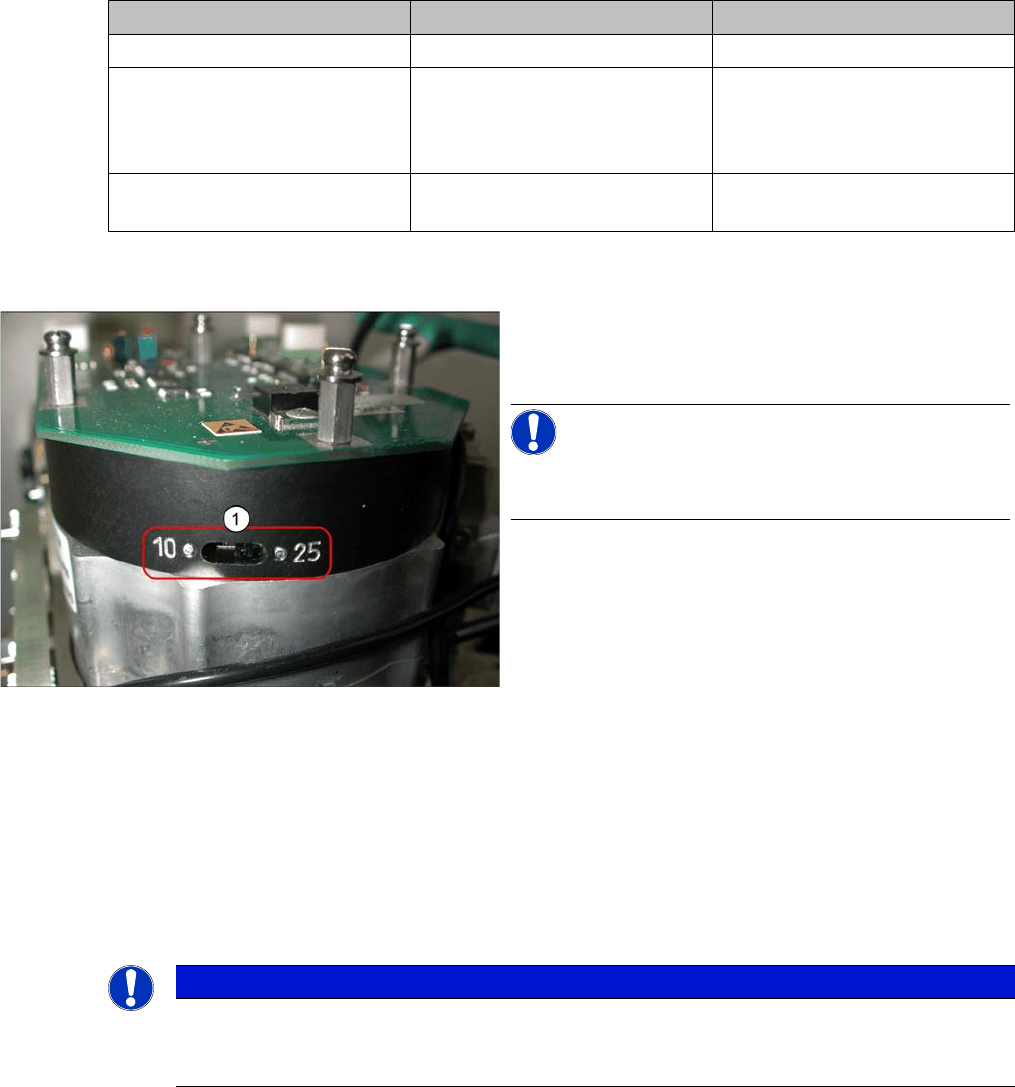

Einstellung der Auflösung Stern-Achse
► Überprüfen Sie die Einstellung des Schalters (1) für
die Auflösung der Stern-Achse. Dieser befindet sich
direkt unterhalt bed Bestückkopfes.
HINWEIS!
Den Schalter nur im spannungslosen Zustand umschal-
ten.
▪ HS-60, HS-50, S-27 HM, S-25 HM, S23 HM:
Schalterstellung 10
▪ D-, HF/HF3- und X-Maschinen: Schalterstellung 25
HINWEIS
Prüfung
Ein Prüfstift von 1,4 mm muss leichtgängig durchgeführt werden können, ein Stift mit 1,6 mm
darf nicht passen.
Einstellungen
Collect&Place-Kopf 6.5.6 Riemenspannung der Z-Achse einstellen
240 Serviceanleitung SIPLACE D1/D1i/D2/D2i
6.5.6
6.5.6 Riemenspannung der Z-Achse einstellen
Riemenspannung der Z-Achse einstellen
6.5.7
6.5.7 Oberen Anschlag der Z-Achse einstellen
Oberen Anschlag der Z-Achse einstellen
6.5.7.1
6.5.7.1 Werkzeuge und Hilfsmittel
Werkzeuge und Hilfsmittel
6.5.7.2
6.5.7.2 Allgemeines
Allgemeines
Ab der Softwareversion 601.01 und höher fährt die Z-Achse während des Referenzlaufes in die Stern-
position +/-6250/6750 Digits nach unten bzw. nach oben in die Kulisse, um die Z-Nullpunktkorrektur zu
ermitteln. Die Voraussetzung dafür ist die korrekte Einstellung des oberen Anschlages der Z-Achse. Da-
mit wird gewährleistet, dass die Z-Achse in der Mitte des Laufrings steht und damit die korrekte Ermitt-
lung des Z-Nullpunkts erfolgen kann.
Vorrausetzungen:
Bevor Sie mit den Einstellarbeiten beginnen kontrollieren Sie die Riemenspannung und die korrekte
Montage des Riemenschlosses an der Z-Achse.

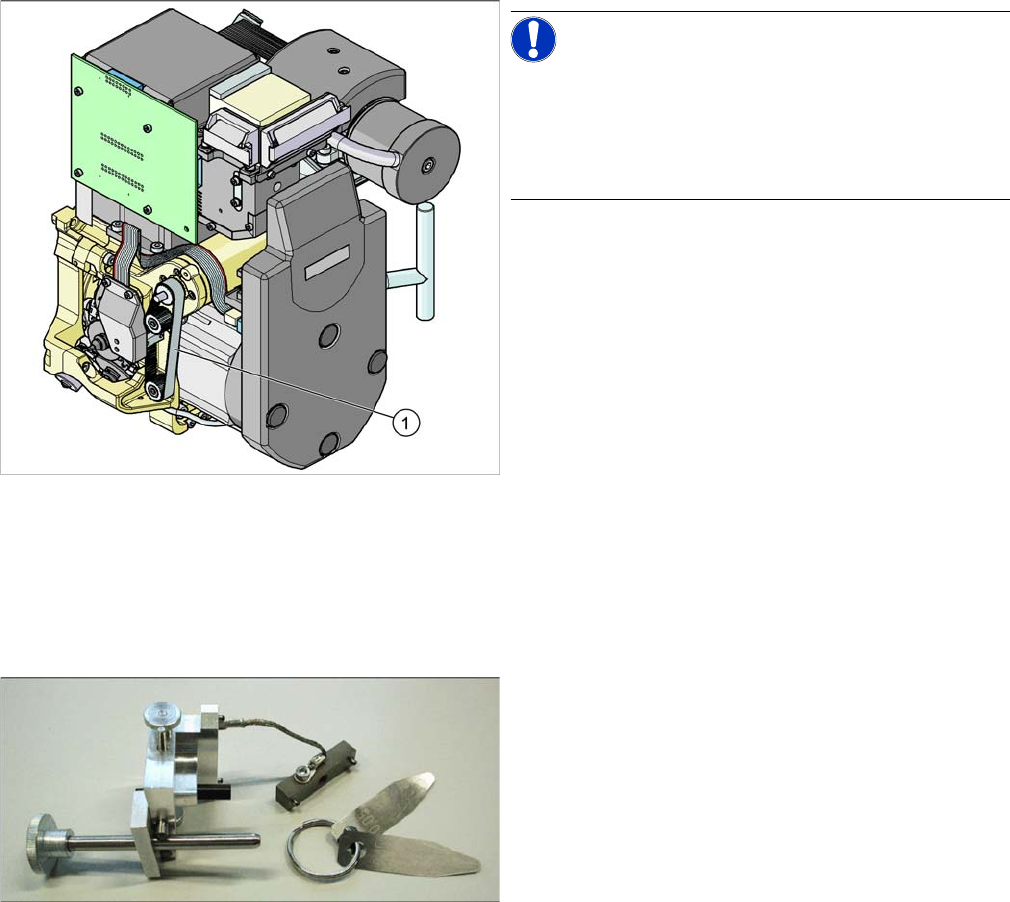

Messpunkt für Riemenspannung
HINWEIS!
Der Messpunkt soll in der Mitte zwischen den zwei Um-
lenkrollen sein. Der Messkopf des
Riemenspannungsmessgerätes soll in einem Abstand
von maximal 2 - 3 mm zum Zahnriemen gehalten wer-
den.
► Halten Sie den Messkopf des
Riemenspannungsmessgerätes an den Messpunkt
am Zahnriemen (1).
► Bringen Sie den Endloszahnriemen in Schwingung,
indem Sie den Zahnriemen anschlagen.
► Falls die Frequenz der Riemenspannung nicht mit
dem Wert 280 Hz ±10 Hz übereinstimmt, spannen
oder entlasten Sie den Riemen über die Befestigung
des Antriebsmotors.
► Wiederholen Sie die vorangegangenen Handlungs-
anweisungen so lange, bis die Riemenspannung
stimmt.
Z-Endanschlag Sternlehre
▪ Sechskantstiftschlüssel, Satz DIN 911
▪ Lehre für Z-Endanschlag Sternlehre [03019865-xx]
