Einstellungen
6.7.1 Riemenspannung des Transportzahnriemens und der Breitenverstelleinheit einstellen LP-Transport modular
Serviceanleitung SIPLACE D1/D1i/D2/D2i 267
6.7.1.1
6.7.1.1 Messpunkte und Riemenspannungen Transport D1/D2
Messpunkte und Riemenspannungen Transport D1/D2
Motor Breitenverstellung

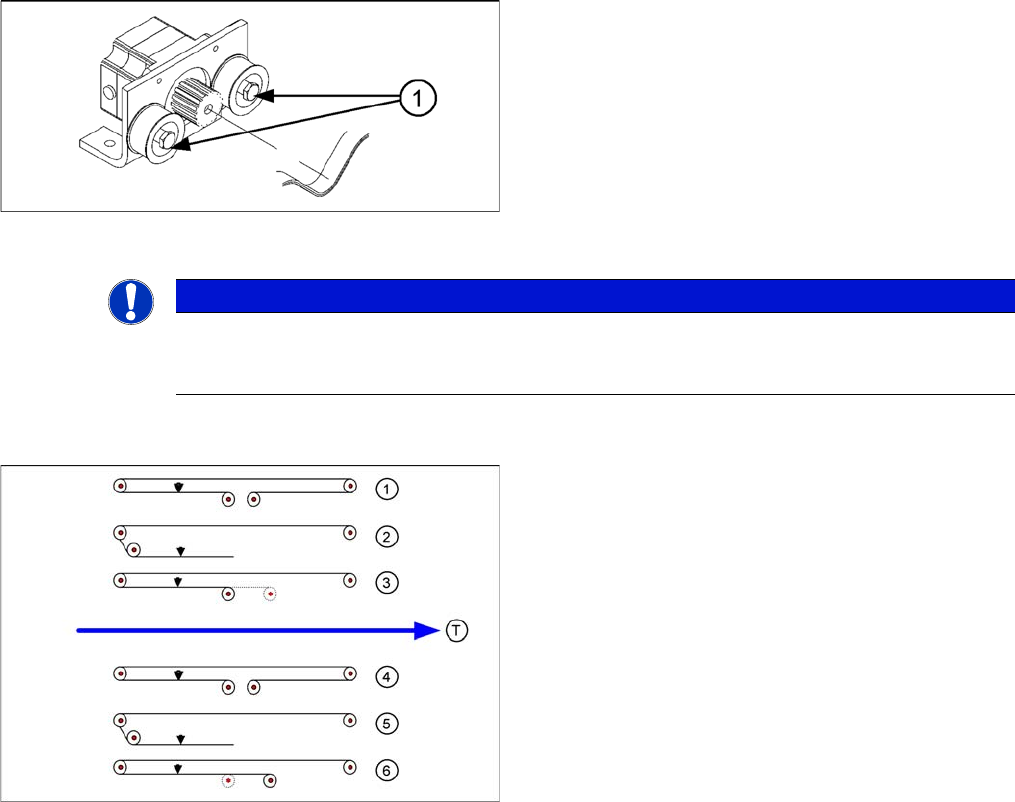

Die Riemenspannung erfolgt mit Hilfe von Exzentern an
den Umlenkrollen. Die Umlenkrollen befinden sich links
und rechts vom Motor.
Legende
1. Exzenterachse an der Umlenkrolle lösen und die Rie-
menspannung einstellen.
HINWEIS
Im modularen Transport werden drei unterschiedliche Riemenlängen benutzt. Die unterschied-
lichen Riemenspannungen zwischen den Transportspuren ergeben sich aus der unterschiedli-
chen Anordnung der Sechskantwellen und Umlenkrollen.
Legende
Messpunkte (Pfeile) und Messwerte für die Riemenspan-
nungen des Transports:
Einfachtransport oder Doppeltransport Spur 1
1. Eingabeband: 98 +/-10 Hz
2. Bearbeitungsbereich: 64 +/- 6 Hz
3. Ausgabeband: 100 +/- 10 Hz
Doppeltransport Spur 2
1. Eingabeband: 98 +/- 10 Hz
2. Bearbeitungsbereich: 69 +/- 7 Hz
3. Ausgabeband: 84 +/- 8 Hz
Breitenverstellung
▪ Breitenverstellung: 24 +/- 2 Hz
Einstellungen
LP-Transport modular 6.7.2 Feste Transportwange einstellen (Einfach- und Doppeltransport)
268 Serviceanleitung SIPLACE D1/D1i/D2/D2i
6.7.2
6.7.2 Feste Transportwange einstellen (Einfach- und Doppeltransport)
Feste Transportwange einstellen (Einfach- und Doppeltransport)
Zwei Notwendigkeiten um die festen Transportseiten zu ändern:
▪ Überbreiter Transport – bewegt die feste TSP-Seite 34 mm nach außen
▪ Verbreiterter Transport – bewegt die TSP-Wangen des 2. TSP an die Endschalter
Einzel-TSP-Modus (D-Serie bis 380 mm/HF-, X-Linien bis 450 mm)
6.7.2.1
6.7.2.1 Transport verbreitern (flexibler Doppeltransport für Einfachtransport-Modus)
Transport verbreitern (flexibler Doppeltransport für Einfachtransport-Modus)
► Wählen Sie im SITEST Transport-Menü Option und Konfiguration das Menü Transport verbreitern
um den Transport zu verbreitern.
► Die Transportwangen der 2. TSP-Spur (rechte Seite fest (Spur 1 linke Seite fest)) werden an die
Endschalter verfahren.
► Die SITEST-SW meldet die Hubtische miteinander zu verbinden.
Den LP-Transport von der Standardbreite aus verbreitern erlaubt bis zu 380 mm breite Leiterplatten.
Der LP-Transport aus dem Modus "Verbreitert" hin zum Modus "Überbreite" erlaubt es, LPs bis zu einer
Breite von 430 mm zu bestücken.

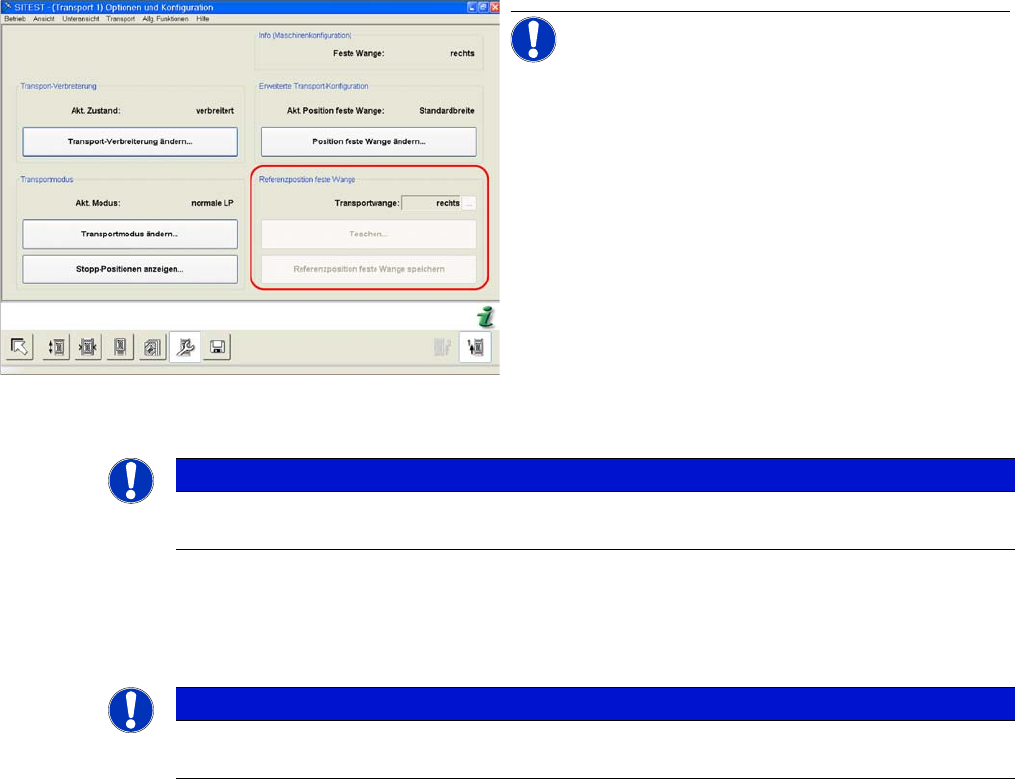

SITEST "Feste Transportseite" einstellen
HINWEIS! Das Menü Referenzposition feste
Wange ist mit dem Siemens-Service-Passwort
geschützt.
▪ Die feste Transportwange kann bei Bedarf über SI-
TEST eingestellt werden.
▪ Wird die geteachte Position der festen Transportwan-
ge gespeichert, werden diese Werte bei der Funktion
Alle Transportwangen in Standardposition fahren
benutzt.
Die Standardwerte werden damit überschrieben und
müssten neu geteacht werden.
▪ Sind diese Maße beim Einfach- oder Doppeltransport
nicht korrekt eingestellt kommt es zur Verschiebung
der LP-Referenz-Ecke und dadurch zu Markenfeh-
lern bei der Bestückung.
HINWEIS
Mit SR/MC Stations-SW sind die festen Transportwangen aller Transportspuren, durch die
Transportfirmware, flexibel bewegbar. Sie dürfen nur mit SITEST-SW verstellt werden.
HINWEIS
Bei der D-Serie müssen die Klemmringe an den festen Transportwangen vorher demontiert
werden.
Einstellungen
6.7.2 Feste Transportwange einstellen (Einfach- und Doppeltransport) LP-Transport modular
Serviceanleitung SIPLACE D1/D1i/D2/D2i 269
Einstellung "Feste Transportwange" SIPLACE D-Serie
6.7.2.2
6.7.2.2 Verbinden der Doppeltransport-Hubtische
Verbinden der Doppeltransport-Hubtische
► Entfernen Sie die Hubtischplatte LP-TSP-Spur 2 im BB1 und Spur 1 im BB 2.
► Lösen Sie die Sicherungsschraube(n) (4) und schieben Sie mit Hilfe eines Schraubendrehers den
Sechskantring über die Welle von Hubtisch 1.
HINWEIS
Nur mit SITEST
Die feste Transportseite darf nur per SITEST-Software und mit den Breitenverstellern
verändert werden. Dies stellt die korrekte Verstellung aller Transportwangen sicher.
HINWEIS
Notwendigkeit
Diese Funktion ist eine mechanische Notwendigkeit für die Option einen Doppeltransport als
Einfachtransport zu betreiben. Dadurch wird ein paralleles Hochfahren beider Hubtische
gewährleistet.

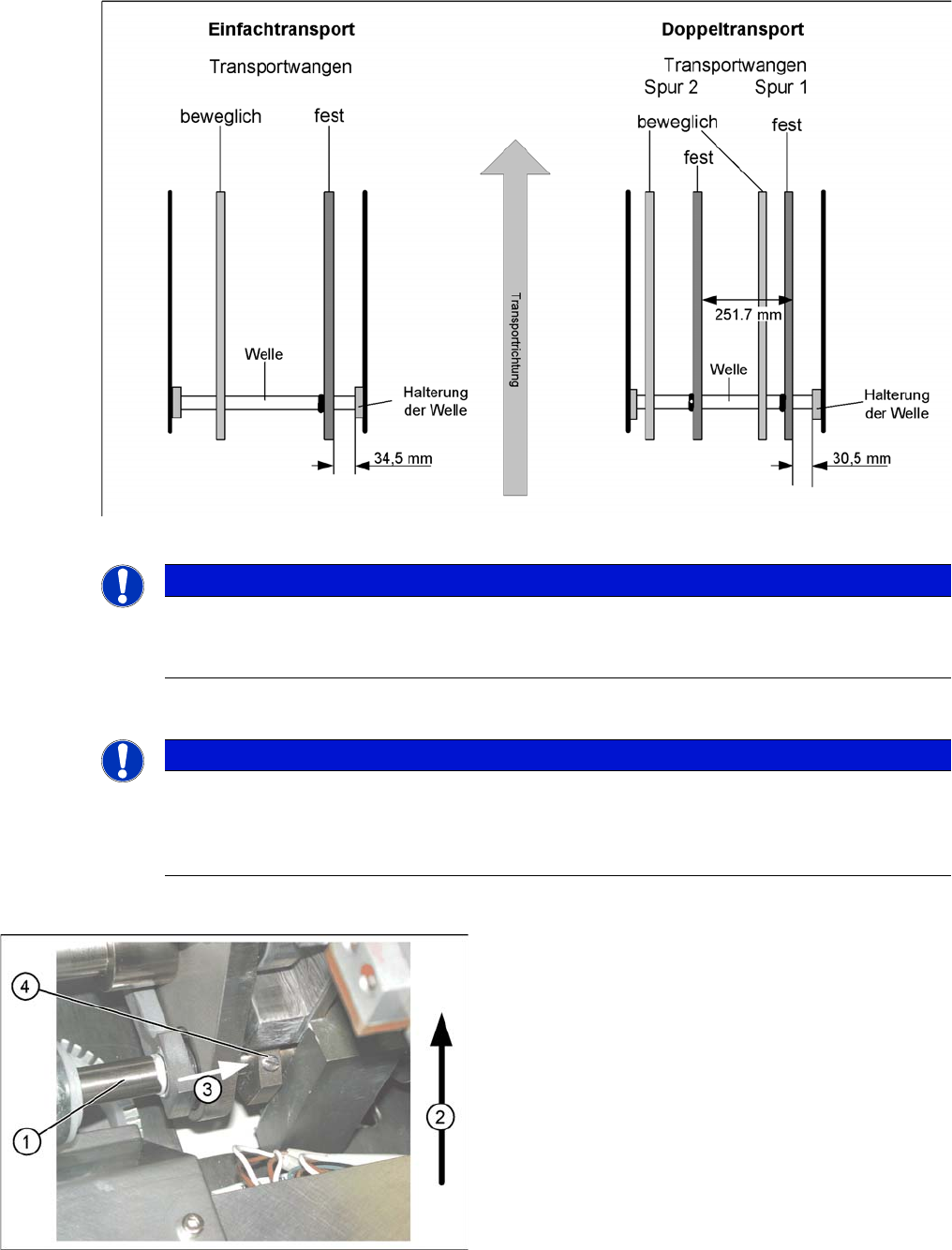

Hubtische verbinden (z. B. BB1 Transportspur 2)
▪ Die Antriebswelle (1) ist verbunden mit der Kolben-
stange des Pneumatikzylinders. Diese Welle wird
verbunden mit der Welle des Hubtisches von Trans-
portspur 1. Auf der Antriebswelle des Hubtisches be-
findet sich ein zusätzliches Rohr mit
Sechskantsicherungsring. Dieses Rohr wird über die
Welle des Hubtisches 1 geschoben.
▪ Transportrichtung (2)
▪ Richtung (3) in der die Hohlwelle von Hubtisch 2 (1 im
BB 2) in den Hubtisch 1 (2 im BB 2) geschoben wer-
den muss.
▪ Sicherungsschrauben (4)
