Einstellungen
LP-Transport modular 6.7.3 Versetzen der festen Transportwange für ’überbreiten Transport’
270 Serviceanleitung SIPLACE D1/D1i/D2/D2i
► Führen Sie dieses Verbinden der Hubtische für alle Bestückbereiche aus (Anordnung 180° gedreht).
► Konfigurieren des neuen Transport-Modus in SIPLACE Pro
6.7.2.3
6.7.2.3 Zurückbau des Einfachtransportmodus für den flexiblen Doppeltransport
Zurückbau des Einfachtransportmodus für den flexiblen Doppeltransport
► Wählen Sie im SITEST Transport-Menu Option und Konfiguration das Menü Transport verbreitern
um den Standard Transportmodus einzustellen.
► Die bewegliche Transportseite 1 (rechte Seite fest (Spur 1 linke Seite fest)) wird auf eine schmale
(default)Transportbreite bewegt.
► Die SITEST-SW meldet die Hubtische zu trennen; bitte für alle Bestückbereiche ausführen.
► Die SITEST-SW bewegt nun per Transportsteuer-SW die feste Seite von Transport 2 (rechte Seite
fest (Spur 1 linke Seite fest)) zurück zur Standardposition. Maße zwischen den beiden festen Trans-
portspuren überprüfen. (Siehe "6.7.2.1 Transport verbreitern (flexibler Doppeltransport für Ein-
fachtransport-Modus)" [ ➙ 268])
► Nun Transportbreite beider Transportspuren auf die gewünschte Breite einstellen.
6.7.3
6.7.3 Versetzen der festen Transportwange für ’überbreiten Transport’
Versetzen der festen Transportwange für ’überbreiten Transport’
Die Standardpositionen der festen Transportwange(n) sind definiert.
► Wählen Sie im SITEST-Transport-Menü Option und Konfiguration das Menü Transportüberbreite,
um den Transportmodus "Überbreite" einzustellen.
► Die feste Transportwange TSP 2 (rechte Seite fest (Spur 1 linke Seite fest)) bleibt in ihrer Position
► Die feste Transportwange TSP-Spur 1 (rechte Seite fest (Spur 2 linke Seite fest)) wird 34 mm nach
außen bewegt. Die bewegliche Transportwange TSP-Spur 2 (Spur 1-links fest) kann nun auf mehr
als 216 mm (242 mm) breite LPs eingestellt werden.
HINWEIS
SITEST
Beim Umdefinieren des Doppeltransport auf Einfachtransport (flexibler Doppeltransport), kop-
peln Sie die Hubtische nach Aufforderung aus SITEST (am besten ohne Druckluftversorgung
zum Hubtisch).
Die Funktion wird von SIPLACE Pro unterstützt.
HINWEIS
Diese Betriebsart ist für D-Maschinen mit Einzel- und mit Doppeltransport möglich.
VORSICHT
Nach den Umbaumaßnahmen müssen die LP-Referenzecke und die Transportwangen ver-
messen bzw. kalibriert und in den MA-Daten gespeichert werden.
Einstellungen
6.7.4 Position der Endschalter überprüfen LP-Transport modular
Serviceanleitung SIPLACE D1/D1i/D2/D2i 271
6.7.4
6.7.4 Position der Endschalter überprüfen
Position der Endschalter überprüfen
► Überprüfen Sie die minimale und maximale Breite und die Parallelität der Transportwangen.
Einstellwerte

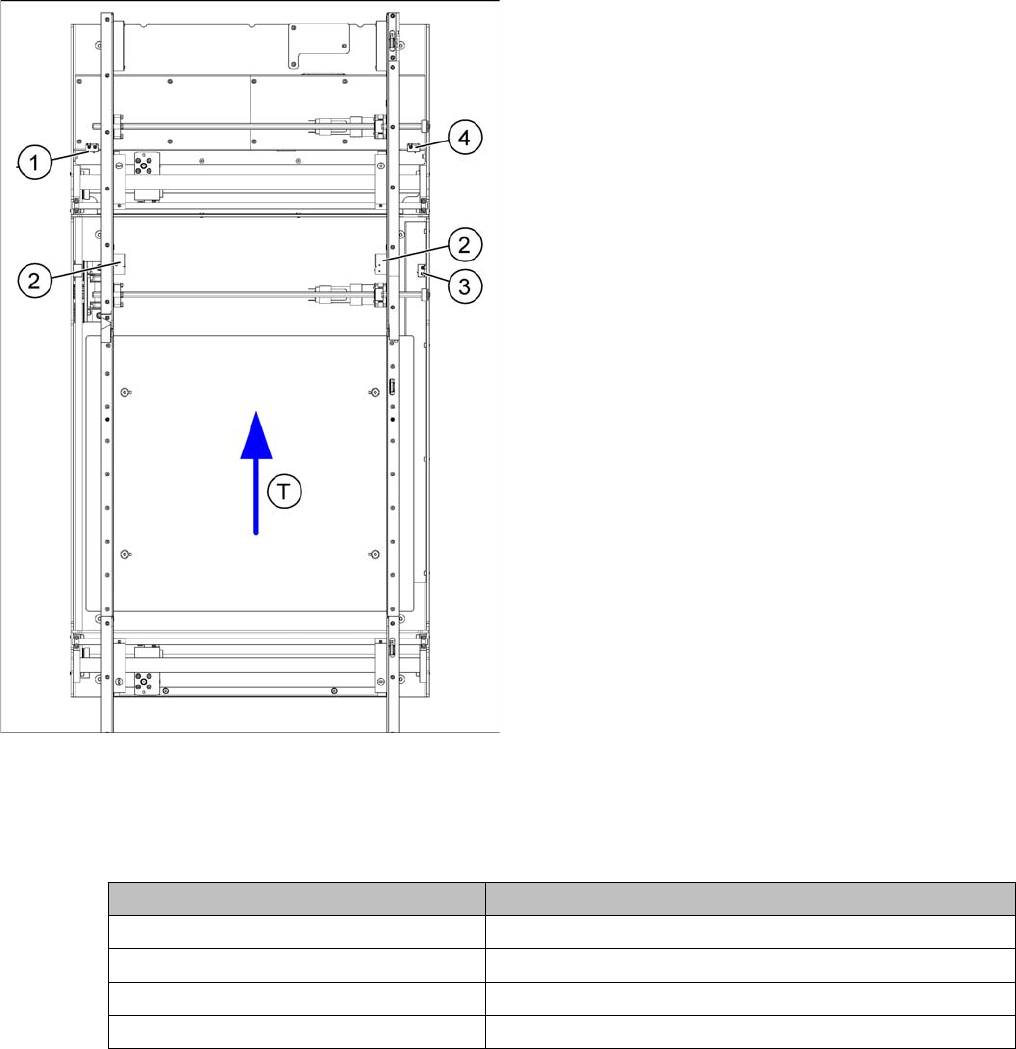

Lage der Endschalter für Breitenverstellung und Trans
-
portwangen
Legende
1. Endschalter 1 Breitenverstellung für Verstelleinheit
2. Endschalter Breitenverstellung (für Seitenteil)
3. Endschalter Montagewanne (für Seitenteil)
4. Endschalter 2 Breitenverstellung für Verstelleinheit
▪ T = Transportrichtung
Endschalter im Eingabeband:
Im Bereich des Eingabebandes befinden sich unter den
Transportwangen 5 Endschalter. Die Endschalter verhin-
dern, dass die Transportwangen zusammen bzw. gegen
den Montagerahmen des Transports fahren.
Endschalter im Ausgabeband:
Im Bereich des Ausgabebandes befinden sich 2 End-
schalter für die Verstelleinheit. Sie dienen als Absiche-
rung des Verfahrbereichs und zur Initialisierung (rechts)
der Verstelleinheit bei der Breitenverstellung.
Einstellung Wert
Minimale Breite: 49,7 mm
Maximale Breite Einfachtransport: 508,5 mm
Maximale Breite Doppeltransport: 216,5 mm (Standard)
Maximale Breite Doppeltransport: 242,5 mm (bei Verstellung der festen Transportwange)
Einstellungen
LP-Transport modular 6.7.5 Breitenverstelleinheit
272 Serviceanleitung SIPLACE D1/D1i/D2/D2i
6.7.4.1
6.7.4.1 Einstellung des Endschalters für die Initialisierung der Verstelleinheit
Einstellung des Endschalters für die Initialisierung der Verstelleinheit
6.7.5
6.7.5 Breitenverstelleinheit
Breitenverstelleinheit
6.7.5.1
6.7.5.1 BERO an der Verstelleinheit einstellen
BERO an der Verstelleinheit einstellen
► Beim Einbau des BEROs (4) muss der BERO eben mit dem Gehäuse der Verstelleinheit
abschließen.
► Die Einstellung des Schaltpunktes erfolgt über die Betätiger an den Transportwangen.
► Verstelleinheit unter die Transportwange fahren und den Betätiger mittels der Schraube lösen.
► Endmaß von 2/10 mm auf die Verstelleinheit legen, den Betätiger gegen das Endmaß drücken und
mit der Schraube fixieren.

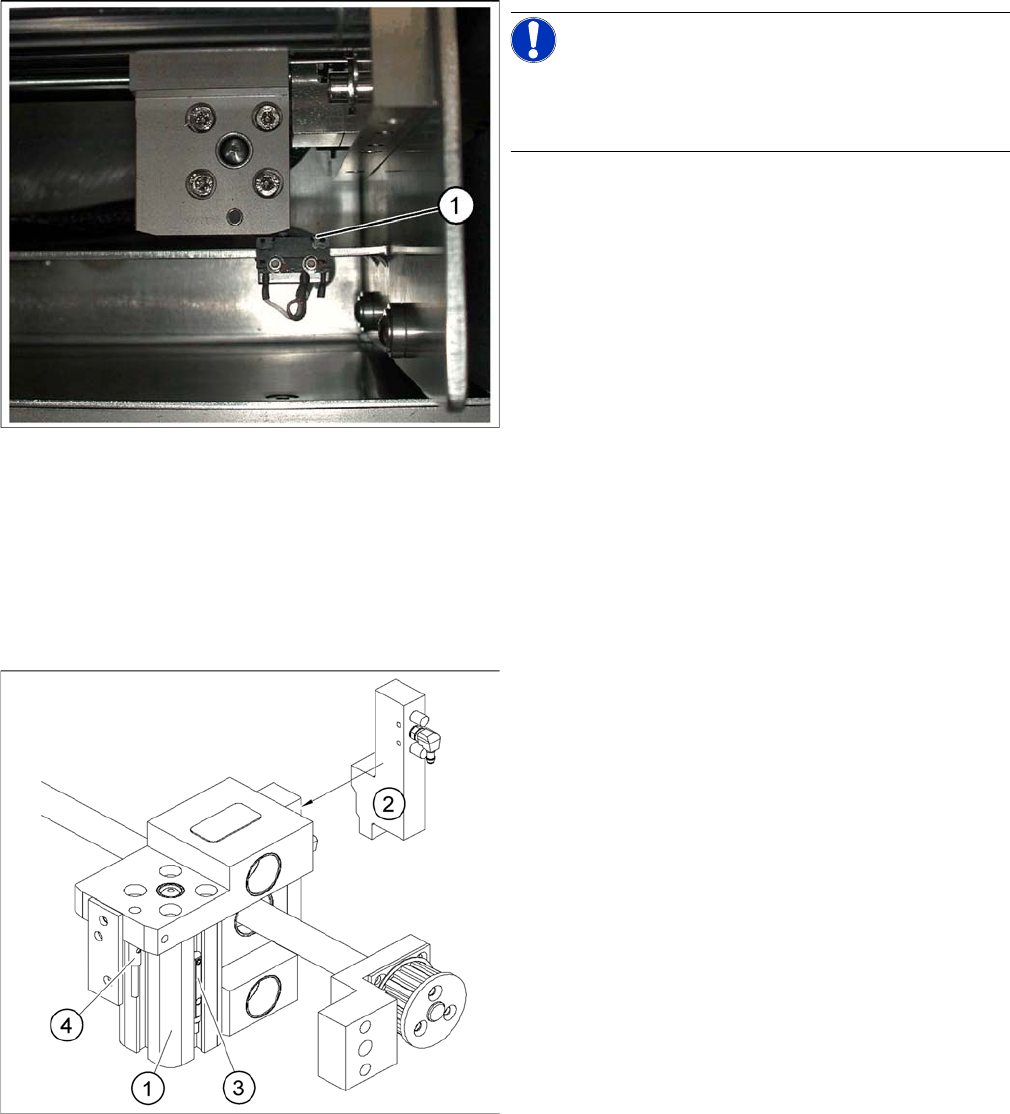

End-Referenzschalter für Verstelleinheit
HINWEIS!
Diese Einstellung ist nur nach Ersetzen des Schalters
oder anderen Fehlfunktionen im Breitenverstell-Refe-
renzlauf nötig.
► Bewegen Sie die Verstelleinheit für die Breitenver-
stellung von Hand (per Zahnriemen) an die Trans-
portwange.
► Lösen Sie die beiden Schrauben des
Endschalters (1)
► Verschieben Sie den Endschalter im Langloch in
Richtung Verstelleinheit genau soweit, dass der End-
schalter sicher eingeschaltet wird.
► Überprüfen Sie hierzu den Schaltzustand der
zugehörigen LED (H11 bei TSP 201) (H41 bei
TSP 301) an der Transportsteuerung.
► Befestigung Sie den Endschalter in dieser Position.
► Kalibrieren Sie die Transportbreite über SITEST.
Übersicht BEROs an der Verstelleinheit für die Breiten
-
verstellung
Legende
1. Kurzhubzylinder
2. Magnetventil
3. BERO Pneumatikzylinder (für "Verriegelungsstift
oben" Erkennung)
4. BERO Verstelleinheit (für Transportwangenerken-
nung)
▪ Der BERO (3) dient als Signal für die Steuerung des
Pneumatikventils der Verstelleinheit. Nachdem der
Schaltpunkt "Transportwange vorhanden" erreicht
wurde, wird über das Pneumatikventil die Transport-
wange eingekoppelt.
