Einstellungen LP-Transport modular 6.7.5 Breitenverstelleinheit 272 Serviceanleitung SIPLACE D1/D1i/D2/D2i 6.7.4.1 6 . 7 . 4 . 1 E in s t e llu n g d e s E n d s c h a lt e r s f ü r d ie I n itia lis ie r u n g d e r V …
Einstellungen
6.7.4 Position der Endschalter überprüfen LP-Transport modular
Serviceanleitung SIPLACE D1/D1i/D2/D2i 271
6.7.4
6.7.4 Position der Endschalter überprüfen
Position der Endschalter überprüfen
► Überprüfen Sie die minimale und maximale Breite und die Parallelität der Transportwangen.
Einstellwerte
Lage der Endschalter für Breitenverstellung und Trans
-
portwangen
Legende
1. Endschalter 1 Breitenverstellung für Verstelleinheit
2. Endschalter Breitenverstellung (für Seitenteil)
3. Endschalter Montagewanne (für Seitenteil)
4. Endschalter 2 Breitenverstellung für Verstelleinheit
▪ T = Transportrichtung
Endschalter im Eingabeband:
Im Bereich des Eingabebandes befinden sich unter den
Transportwangen 5 Endschalter. Die Endschalter verhin-
dern, dass die Transportwangen zusammen bzw. gegen
den Montagerahmen des Transports fahren.
Endschalter im Ausgabeband:
Im Bereich des Ausgabebandes befinden sich 2 End-
schalter für die Verstelleinheit. Sie dienen als Absiche-
rung des Verfahrbereichs und zur Initialisierung (rechts)
der Verstelleinheit bei der Breitenverstellung.
Einstellung Wert
Minimale Breite: 49,7 mm
Maximale Breite Einfachtransport: 508,5 mm
Maximale Breite Doppeltransport: 216,5 mm (Standard)
Maximale Breite Doppeltransport: 242,5 mm (bei Verstellung der festen Transportwange)
Einstellungen
LP-Transport modular 6.7.5 Breitenverstelleinheit
272 Serviceanleitung SIPLACE D1/D1i/D2/D2i
6.7.4.1
6.7.4.1 Einstellung des Endschalters für die Initialisierung der Verstelleinheit
Einstellung des Endschalters für die Initialisierung der Verstelleinheit
6.7.5
6.7.5 Breitenverstelleinheit
Breitenverstelleinheit
6.7.5.1
6.7.5.1 BERO an der Verstelleinheit einstellen
BERO an der Verstelleinheit einstellen
► Beim Einbau des BEROs (4) muss der BERO eben mit dem Gehäuse der Verstelleinheit
abschließen.
► Die Einstellung des Schaltpunktes erfolgt über die Betätiger an den Transportwangen.
► Verstelleinheit unter die Transportwange fahren und den Betätiger mittels der Schraube lösen.
► Endmaß von 2/10 mm auf die Verstelleinheit legen, den Betätiger gegen das Endmaß drücken und
mit der Schraube fixieren.

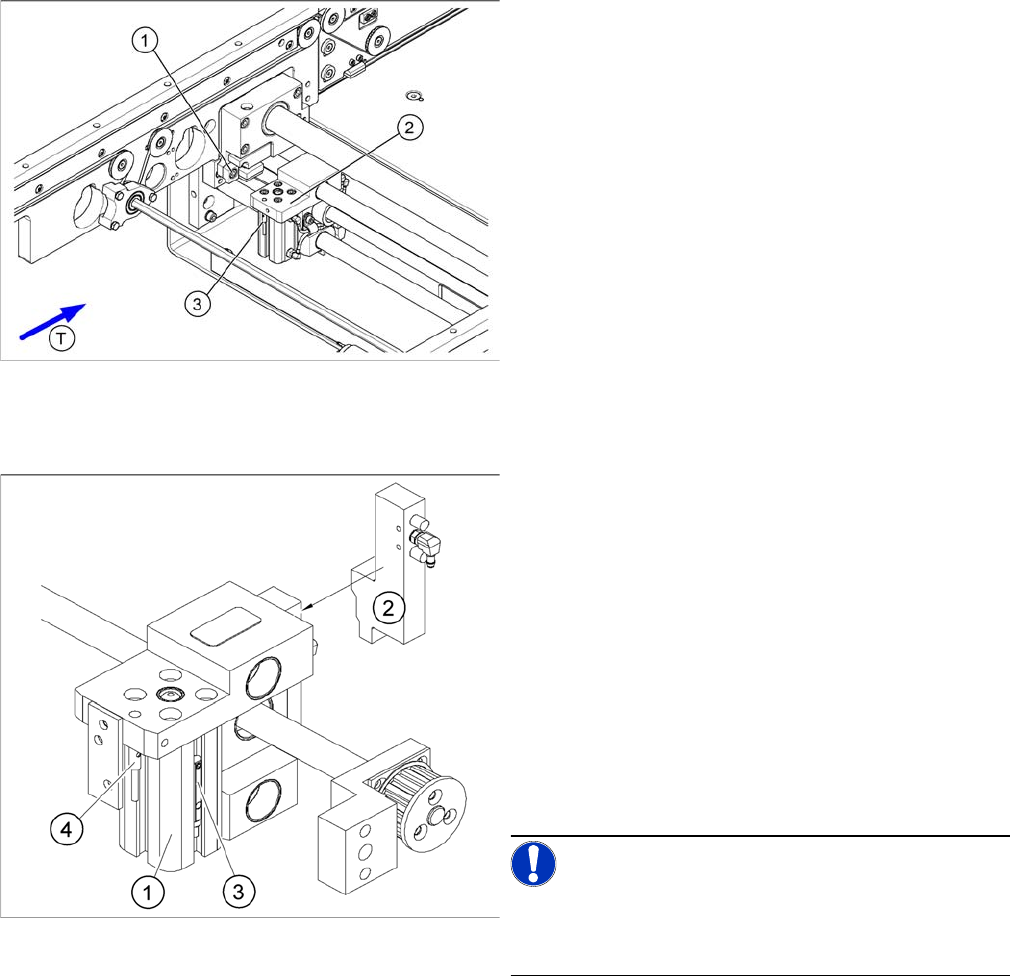

End-Referenzschalter für Verstelleinheit
HINWEIS!
Diese Einstellung ist nur nach Ersetzen des Schalters
oder anderen Fehlfunktionen im Breitenverstell-Refe-
renzlauf nötig.
► Bewegen Sie die Verstelleinheit für die Breitenver-
stellung von Hand (per Zahnriemen) an die Trans-
portwange.
► Lösen Sie die beiden Schrauben des
Endschalters (1)
► Verschieben Sie den Endschalter im Langloch in
Richtung Verstelleinheit genau soweit, dass der End-
schalter sicher eingeschaltet wird.
► Überprüfen Sie hierzu den Schaltzustand der
zugehörigen LED (H11 bei TSP 201) (H41 bei
TSP 301) an der Transportsteuerung.
► Befestigung Sie den Endschalter in dieser Position.
► Kalibrieren Sie die Transportbreite über SITEST.
Übersicht BEROs an der Verstelleinheit für die Breiten
-
verstellung
Legende
1. Kurzhubzylinder
2. Magnetventil
3. BERO Pneumatikzylinder (für "Verriegelungsstift
oben" Erkennung)
4. BERO Verstelleinheit (für Transportwangenerken-
nung)
▪ Der BERO (3) dient als Signal für die Steuerung des
Pneumatikventils der Verstelleinheit. Nachdem der
Schaltpunkt "Transportwange vorhanden" erreicht
wurde, wird über das Pneumatikventil die Transport-
wange eingekoppelt.
Einstellungen
6.7.5 Breitenverstelleinheit LP-Transport modular
Serviceanleitung SIPLACE D1/D1i/D2/D2i 273
► Verstellfunktion an allen Transportwangen für die jeweilige Verstelleinheit prüfen, ggf. Bero-Position
nachstellen.
► In Ausnahmefällen muss der Betätiger nachgestellt werden.
► Transport kalibrieren über SITEST durchführen.
6.7.5.2
6.7.5.2 BERO Pneumatikzylinder an der Verstelleinheit einstellen
BERO Pneumatikzylinder an der Verstelleinheit einstellen
► SITEST starten
► Stellen Sie eine beliebige Transportbreite ein. Die Verstelleinheiten werden dadurch direkt unter die
Transportwange positioniert.
► Starten Sie das E/A-Menü.
► Aktivieren Sie den Pneumatikzylinder.
► Stellen Sie den BERO am Pneumatikzylinder so ein, dass die LED (H36/H37 TSP 301) (H64/65
TSP 201) im eingekoppelten Zustand leuchtet.
Betätiger für Breitenverstellung einstellen
Legende
1. Befestigungsschraube für den Betätiger der Verstel-
leinheit
2. Verstelleinheit
3. BERO der Verstelleinheit
Übersicht BEROs an der Verstelleinheit für die Breiten
-
verstellung
Legende
1. Kurzhubzylinder
2. Magnetventil
3. BERO Pneumatikzylinder (für "Verriegelungsstift
oben" Erkennung)
4. BERO Verstelleinheit (für Transportwangenerken-
nung)
▪ Der BERO (3) am Zylinder der Verstelleinheit soll
dann schalten, wenn der Stift der Verstelleinheit
durch den Pneumatikzylinder ausgefahren wird, und
damit die Transportwange eingekoppelt ist. Mit die-
sem Signal bekommt der Motor für die Breitenverstel-
lung seine Freigabe.
HINWEIS!
Der BERO am Pneumatikzylinder wird im eingekoppelten
Zustand eingestellt! Im ausgefahrenen Zustand in den
freien Raum ist der BERO aus.
