Einstellungen 6.7.13 LEDs auf der TSP201 BE-Wechseltisch Serviceanleitung SIPLACE D1/D1i/D2/D2i 281 6.7.12.3 6 . 7 . 1 2 . 3 S I E M E N S / S M E M A SIEMENS / SMEMA 6.7.12.4 6 . 7 . 1 2 . 4 E in f a c h - / D o p p e l…
Einstellungen
LP-Transport modular 6.7.12 Jumpereinstellungen an Transportsteuerung TSP 201
280 Serviceanleitung SIPLACE D1/D1i/D2/D2i
6.7.12.1
6.7.12.1 Überblick
Überblick

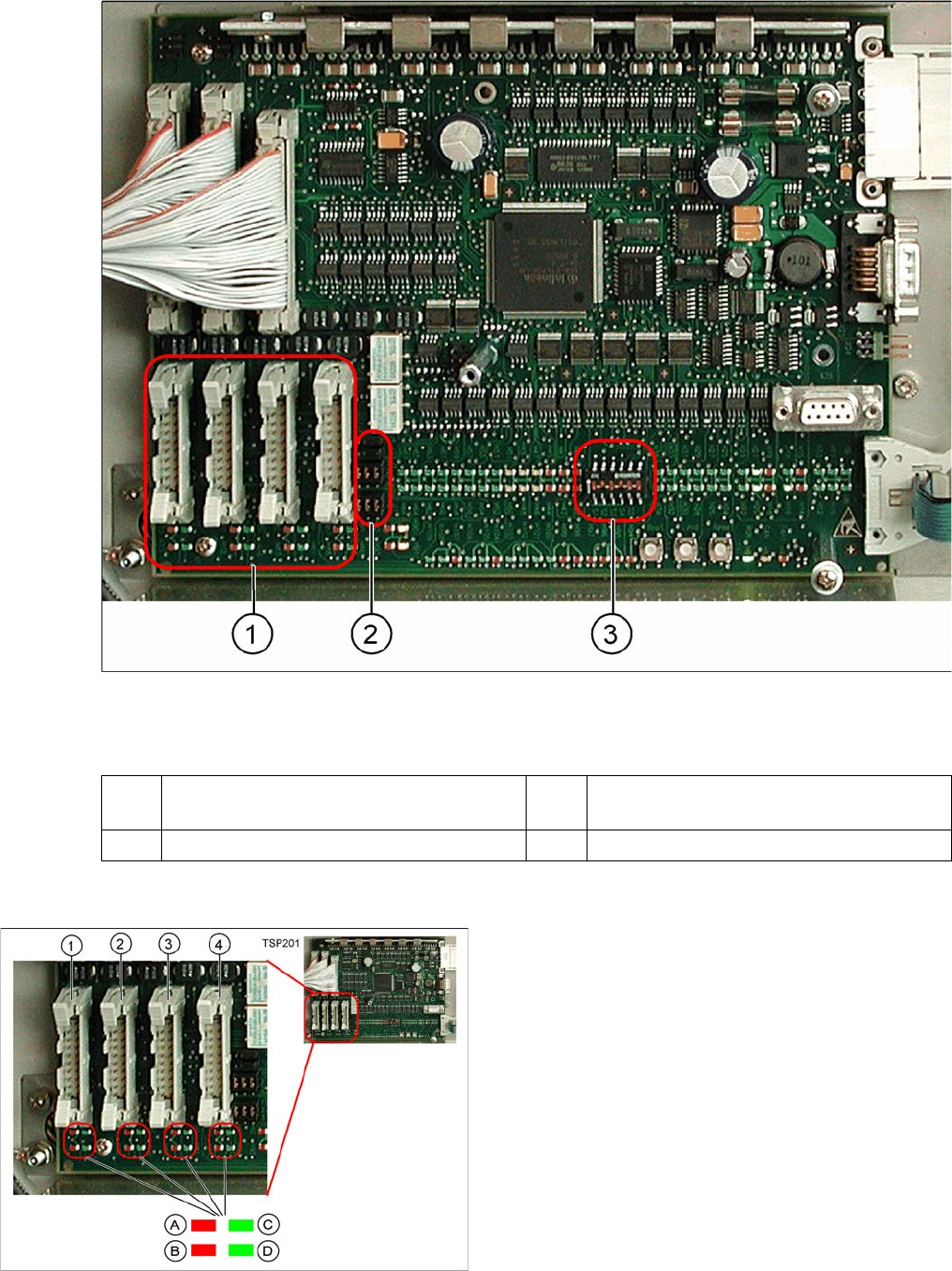

TSP 201
Legende
6.7.12.2
6.7.12.2 LP-Handling - Vorgänger- und Nachfolgestation
LP-Handling - Vorgänger- und Nachfolgestation
1 LP-Handling (Vorgänger- / Nachfolge-
stationen)
3 DIP-Schalter für Einfach- / Doppeltransport
2 Jumper für SIEMENS / SMEMA-Option
Legende
1. X1 – LP-Handling – Vorgängerstation Spur 1
2. X2 – LP-Handling – Nachfolgerstation Spur 1
3. X4 – LP-Handling – Vorgängerstation Spur 2
4. X5 – LP-Handling – Nachfolgerstation Spur 2
Stecker- und Schnittstellenzustandsanzeige
▪ A = Angekommen
▪ B = Erlaubnis
▪ C = Abgegeben
▪ D = Anforderung
Einstellungen
6.7.13 LEDs auf der TSP201 BE-Wechseltisch
Serviceanleitung SIPLACE D1/D1i/D2/D2i 281
6.7.12.3
6.7.12.3 SIEMENS / SMEMA
SIEMENS / SMEMA
6.7.12.4
6.7.12.4 Einfach- / Doppeltransport
Einfach- / Doppeltransport
DIP-Schalter S1 auf TSP201
6.7.13
6.7.13 LEDs auf der TSP201
LEDs auf der TSP201
Sehen Sie dazu auch...
6.2.3.1.2 Beschreibung LEDs auf dem Portal-Kopfverteiler [ ➙ 213]
6.7.14
6.7.14 Schnittstellenbeschreibung Siemens/SMEMA TSP 201
Schnittstellenbeschreibung Siemens/SMEMA TSP 201
6.8
6.8 BE-Wechseltisch
BE-Wechseltisch
6.8.1
6.8.1 Einstellung der Grundhöhe
Einstellung der Grundhöhe
6.8.1.1
6.8.1.1 Werkzeuge und Hilfsmittel
Werkzeuge und Hilfsmittel
Für die Höheneinstellung des BE-Wagens benötigen Sie folgende Werkzeuge und Hilfsmittel:
▪ Sechskantstiftschlüssel, Größe 5
▪ Ringschraube mit M12-Gewinde zum Anheben des BE-Wagen-Tisches,
DIN 580 M12-St [00048350-xx]
▪ Hebevorrichtung zum Anheben des BE-Wagen-Tisches, Tragkraft mindestens 80 kg
Jumper J1, J2 "Vorgänger/Nachfolger Station" an
TSP201
Legende
▪ J1 Vorgänger Station
▪ J2 Nachfolger Station
▪ J3 / J4 Störschleife (Eine Notausbetätigung am Pro-
duktivity-Lift schaltet auch Bestückmaschine ab.)
HINWEIS!
Die Jumper J1 und J2 können unabhängig voneinander
auf SIEMENS oder SMEMA gestellt werden.
S Einfach-
transport
Doppel-
transport
Anmerkung
1OFF ON OFF = Einfachtransport, ON = Doppeltransport
2ON ONStationstyp (immer ON)
3OFF OFF OFF = Klemmsensor deaktiviert
4ON ONOFF = 125 Kbit/s (S27), ON = 1 Mbit/s (D1/D1i/D2/D2i)
5oo oo CAN-Abschlusswiderstand, OFF für D1/D1i, ON für D2/
D2i
6OFF OFF unbenutzt
HINWEIS
Sehen Sie dazu den Aufkleber auf der Abdeckung der TSP201.
HINWEIS
Sehen Sie dazu den Aufkleber auf der Abdeckung der TSP201.
Einstellungen
BE-Wechseltisch 6.8.1 Einstellung der Grundhöhe
282 Serviceanleitung SIPLACE D1/D1i/D2/D2i
6.8.1.2
6.8.1.2 BE-Wagen an die LP-Transporthöhe anpassen
BE-Wagen an die LP-Transporthöhe anpassen
6.8.1.3
6.8.1.3 BE-Wagenhöhe ändern
BE-Wagenhöhe ändern
► Schrauben Sie die Ringschraube in die M12-Bohrung (1) des BE-Wagen-Tisches ein.
► Hängen Sie den Haken der Hebevorrichtung in die Ringschraube ein (2).
► Straffen Sie das Seil der Hebevorrichtung.
BE-Wagen mit einer LP-Transporthöhe von 950 mm (am
Beispiel D4)
Legende
▪ Bohrungen für die LP-Transporthöhen 830 - 950 mm
in den Führungssäulen
Der BE-Wagen für die S-Zuführmodule lässt sich mit we-
nigen Handgriffen auf folgende Leiterplatten-
Transporthöhen einstellen:
830 mm ±15 mm Standard-Höhe
900 mm ±15 mm SMEMA-Höhe
930 mm ±15 mm SMEMA-Höhe
950 mm ±15 mm SMEMA-Höhe
WARNUNG!
Nur Technikern der Firma SIPLACE oder zertifizierten
Personen ist es erlaubt, die BE-Wagenhöhe zu verstel-
len.
Beachten Sie dazu die geltenden
Unfallverhütungsvorschriften.
Nehmen Sie alle Zuführmodule von der BE-Tischplatte,
wenn Sie den BE-Tisch in der Höhe verstellen wollen.
Position der Ringschraube am BE-Wagen (am Beispiel
D4)
Legende
1. M12-Bohrung für Ringschraube
2. Ringschraube DIN 580 M12-St
3. Vertikaler Profilholm
4. Innensechskantschraube SN 62355, M6x12, 8 Stück
5. Brücke
VORSICHT!
Benutzen Sie immer die Montagehilfe (Schraubenöse)
zur Fixierung der Tischplatte, egal, ob Sie die BE-
Wagenhöhe erhöhen oder absenken.
WARNUNG
Zuführmodule abnehmen
Nehmen Sie alle Zuführmodule von der BE-Wagen-Tischplatte ab.
