Übersicht 3.3.1 Teileübersicht Portale Serviceanleitung SIPLACE D1/D1i/D2/D2i 31 3.3.1 3 . 3 . 1 T e ile ü b e r s ic h t Teileübersicht Portal – Teileübersich t Legende (1) Spannschlüssel [03044521-xx] (4 ) Antriebseinh…
Übersicht
Portale 3.2.3 Stromversorgungseinschub
30 Serviceanleitung SIPLACE D1/D1i/D2/D2i
X-Achsenantrieb
Mit Hilfe eines Zahnriemens wird die Drehbewegung des Motors für die X-Achse direkt in eine
Längsbewegung des Bestückkopfes in X-Richtung umgesetzt.
Y-Achsenantrieb
Die Längsbewegung des Bestückkopfes in Y-Richtung bewirkt ein Linearmotor.
Übersicht der Einstellungen
Beschreibung Hilfsmittel Einstellwerte
Riemenspannung X-Achse Riemenspannmessgerät D1/D2: 44Hz +/- 1Hz
D3: Entfällt
D4: 53Hz +1/-3
Inkrementalgeber X/Y 0,4 mm Plastik-Fühlerlehre Höhenposition auf Maßstab abgestimmt
Abstand Encoder/Maßstab 0,4mm
Abstand der Y- Magnete
(Y-Antrieb Sekundärteil)
0,8 mm Plastik-Fühlerlehre Seiten-/Höhenabstand der Magnetplatten
soll 0,8 mm betragen
Achsdynamik X/Y Diagnoseadapter/
SIPLACE AchsTester
Siehe Abschnitt.
Übersicht
3.3.1 Teileübersicht Portale
Serviceanleitung SIPLACE D1/D1i/D2/D2i 31
3.3.1
3.3.1 Teileübersicht
Teileübersicht
Portal – Teileübersicht
Legende
(1) Spannschlüssel [03044521-xx] (4) Antriebseinheit X-Y [03045265-xx]
(2) Spannschlüssel [00329478-xx] (5) Zahnriemen Synchro [03038308-xx]
(3) X-Motoreinheit [00333167-xx]
Übersicht
Portale 3.3.1 Teileübersicht
32 Serviceanleitung SIPLACE D1/D1i/D2/D2i

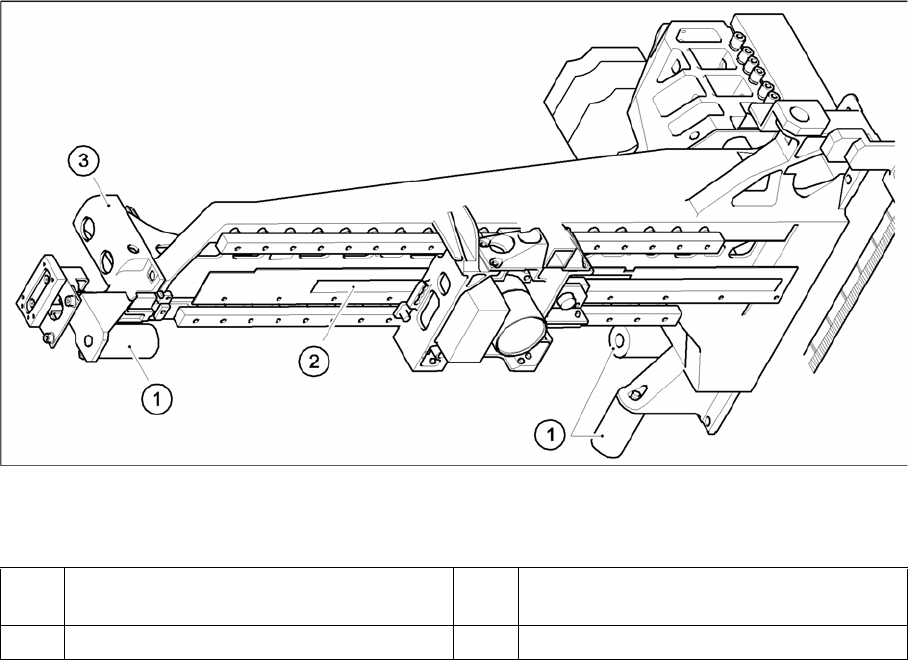

Portal - Teileübersicht 2 (am Beispiel D4)
Legende
(1) Elastomerfeder 25x10,5x50 (90 Shore A)
[D1/D2: 00301040-xx]
(3) Umlenkeinheit [D1/D2: 03038315-xx]
(2) Maßstab X-Achse [D1/D2: 03003745-xx]
