Übersicht 3.5.6 Übersicht der Einstellungen Pick&Place-Kopf Serviceanleitung SIPLACE D1/D1i/D2/D2i 39 3.6 3 . 6 P ic k & P la c e - K o p f Pick&Place-Kopf Legende 1 Pick&Place-Kopf (P&P-Kopf) 4 Y-A c…
Übersicht
Collect&Place-Kopf DLM3 3.5.6 Übersicht der Einstellungen
38 Serviceanleitung SIPLACE D1/D1i/D2/D2i
3.5.6
3.5.6 Übersicht der Einstellungen
Übersicht der Einstellungen
Beschreibung Hilfsmittel Einstellwerte
Montage des Sterns auf
die Welle des Sternmo-
tors.
Einstellung mit Netz-
teil und Nullpunktleh-
re für den Stern.
Magnetische Ruhelage abschließend überprüfen. Bei
geradliniger Entnahme des Segmentstiftes der Null-
punktlehre soll sich der stromlose Antrieb nicht mehr
bewegen.
Nullpunktkorrektur des
Sterns ermitteln.
Lehre für Nullpunkt-
korrektur
Ermittelten Wert aus Nullpunktkorrektur mit SITEST
unter "Positionen" eintragen.
Auflösung der Stern-
Encoderauflösung .
keine Schalterstellung auf 25
DP-Achse: Inkremen-
talgeber Einstellung -
Abstand zur Segment-
scheibe.
Prüfstifte 1,4 mm –
1,6 mm
Abstand 1,5 mm.
Einstellung Ventilstell-
antriebe.
Fühlerlehre 0,2 mm 0,2 mm Abstand vom Stößel zum Ventilgehäuse.
Lichtschranke Z-Achse
unten.
Prüfstift 1,0 mm Abstand 1,0 mm.
Z-Klemmblock Riemen,
Spannschloss
Spannschloss muss oben und unten auf den Zähnen
des Riemens aufliegen.
Riemenspannung Z-
Achse.
Riemenspannungsm
essgerät
Riemenspannung 280 Hz (+/- 10 Hz).
Z-Anschlag oben. Lehre für Z-Endan-
schlag
Sternlehre
Korrekte Position für die automatische Nullpunkt-Er-
mittlung.
Z-Rachen und
Kreisbogenführung
0,02 mm Fühlerlehre 0,02 mm Spalt nach Z-Achsen-Komplettaustausch/
Neumontage
Blasluftröhrchen am
Stern.
Sichtkontrolle Prüfen, Abstand zwischen Inkrementalgeber und
Blasluftröhrchen.
Einstellung der
Blasluftzuführung.
Fühlerlehre Blasluftröhrchen muss ca. 0,7 mm über der
Kreisbogenführung überstehen.
Einstellung Blasluft -
Bestücken
Druckluftprüfgerät 150 mbar an der Abhol- und Bestückposition,
250 mbar an der Abwurfposition, jeweils an einer offe-
nen 9x4 Pipette.
Übersicht
3.5.6 Übersicht der Einstellungen Pick&Place-Kopf
Serviceanleitung SIPLACE D1/D1i/D2/D2i 39
3.6
3.6 Pick&Place-Kopf
Pick&Place-Kopf

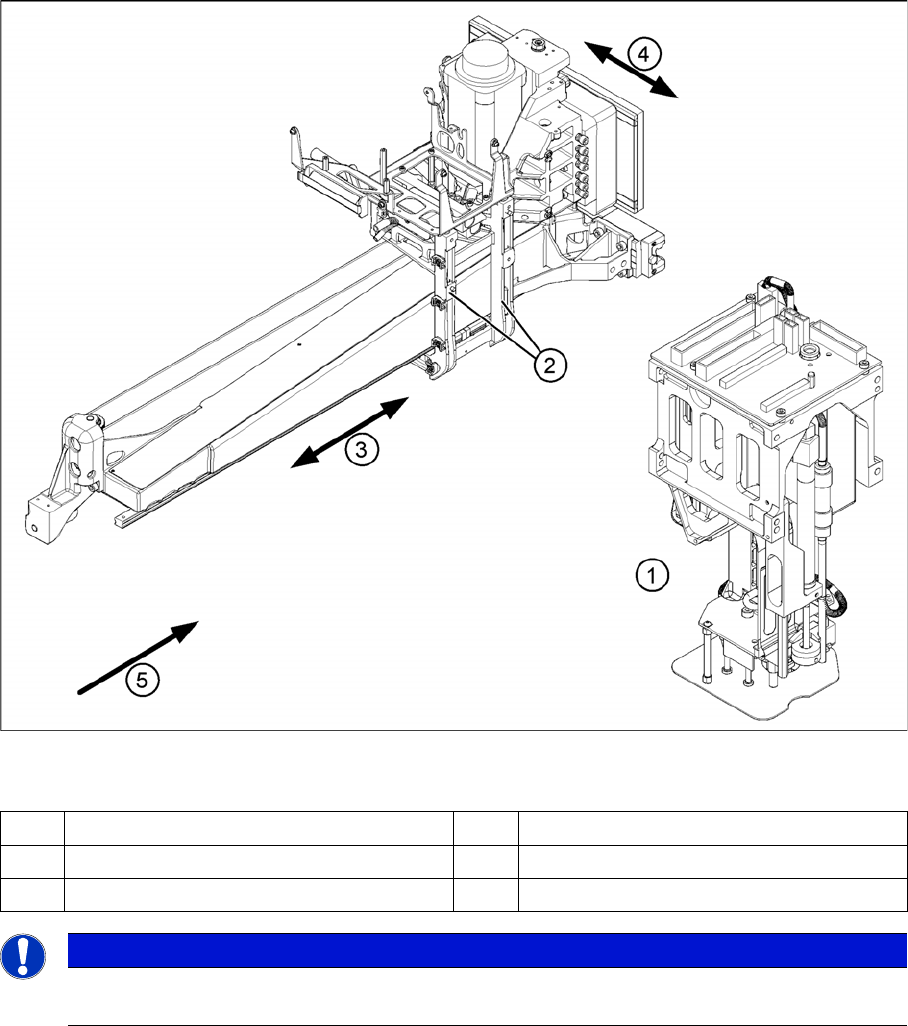

Legende
1 Pick&Place-Kopf (P&P-Kopf) 4 Y-Achse
2 Kopfhalterung 5 Transportrichtung
3 X-Achse
HINWEIS
Der Pick&Place-Kopf (P&P-Kopf) entspricht einem Segment des TwinHeades an einer D3-
oder X-Maschine.
Übersicht
Pick&Place-Kopf 3.5.6 Übersicht der Einstellungen
40 Serviceanleitung SIPLACE D1/D1i/D2/D2i

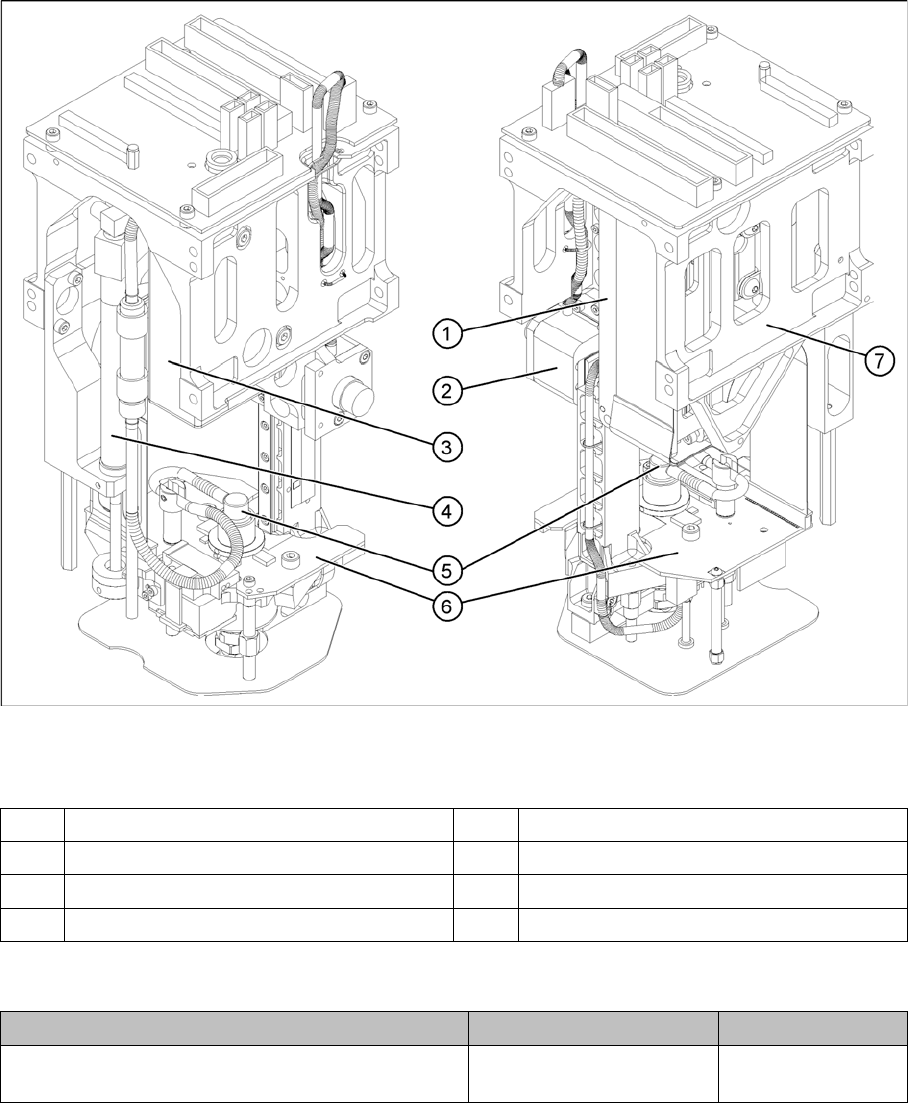

P&P-Kopf – dargestellt von zwei Seiten
Legende
Übersicht der Einstellungen
1 Antrieb Z-Achse 5 Pneumatikanschluss zur Drehachse
2 Inkrementalgeber Z-Achse 6 D-Achsantrieb unterhalb der Platine
3 Vakuum-Regelsystem 7 Aufkleber Z-Achsparameter
4 Rückholeinheit
Beschreibung Hilfsmittel Einstellwerte
Abstand des Inkrementalgebers zum
Inkrementalmaßstab
0,4 mm Plastiklehre 0,4 mm
