Übersicht BE-Wechseltisch 3.5.6 Übersicht der Einstellungen 42 Serviceanleitung SIPLACE D1/D1i/D2/D2i 3.8 3 . 8 B E - W e c h s e lt is c h BE-Wechseltisch Übersicht: Aufbau des BE- Wechse ltisches (D1/D 2) Legende Übers…
Übersicht
3.5.6 Übersicht der Einstellungen Schneidgerät
Serviceanleitung SIPLACE D1/D1i/D2/D2i 41
3.7

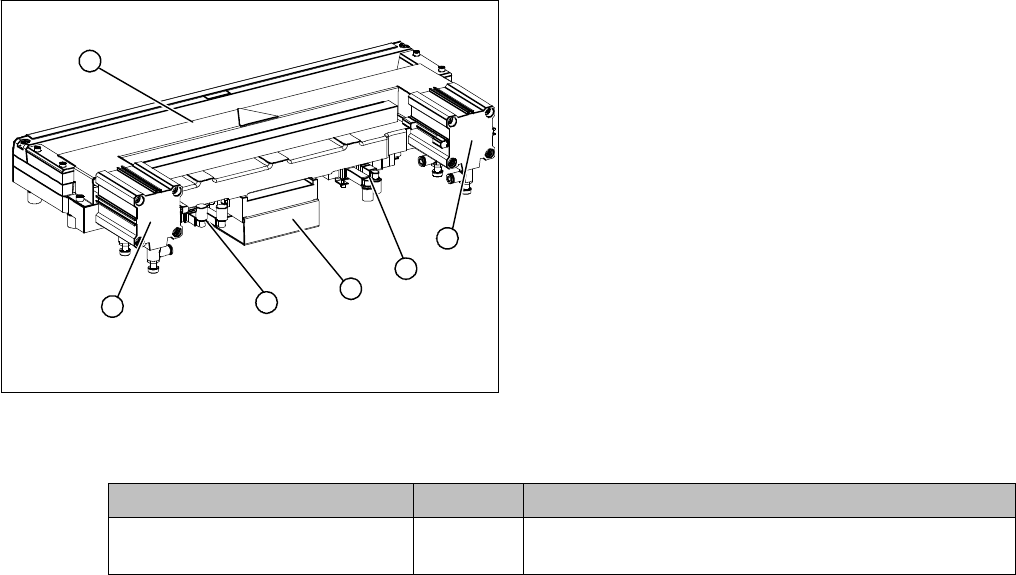

3.7 Schneidgerät
Schneidgerät
Übersicht
Übersicht der Einstellungen
Legende
1. Schneidgerät pneumatisch
2. Kurzhubzylinder
3. Steuereinheit
4. Magnetventile
2
4
1
4
3
2
Beschreibung Hilfsmittel Einstellwerte
Jumpereinstellung Steuereinheit - Siehe "6.9.1 Jumpereinstellung Steuereinheit am
Gurtschneidgerät" [ ➙ 283].
Übersicht
BE-Wechseltisch 3.5.6 Übersicht der Einstellungen
42 Serviceanleitung SIPLACE D1/D1i/D2/D2i
3.8
3.8 BE-Wechseltisch
BE-Wechseltisch

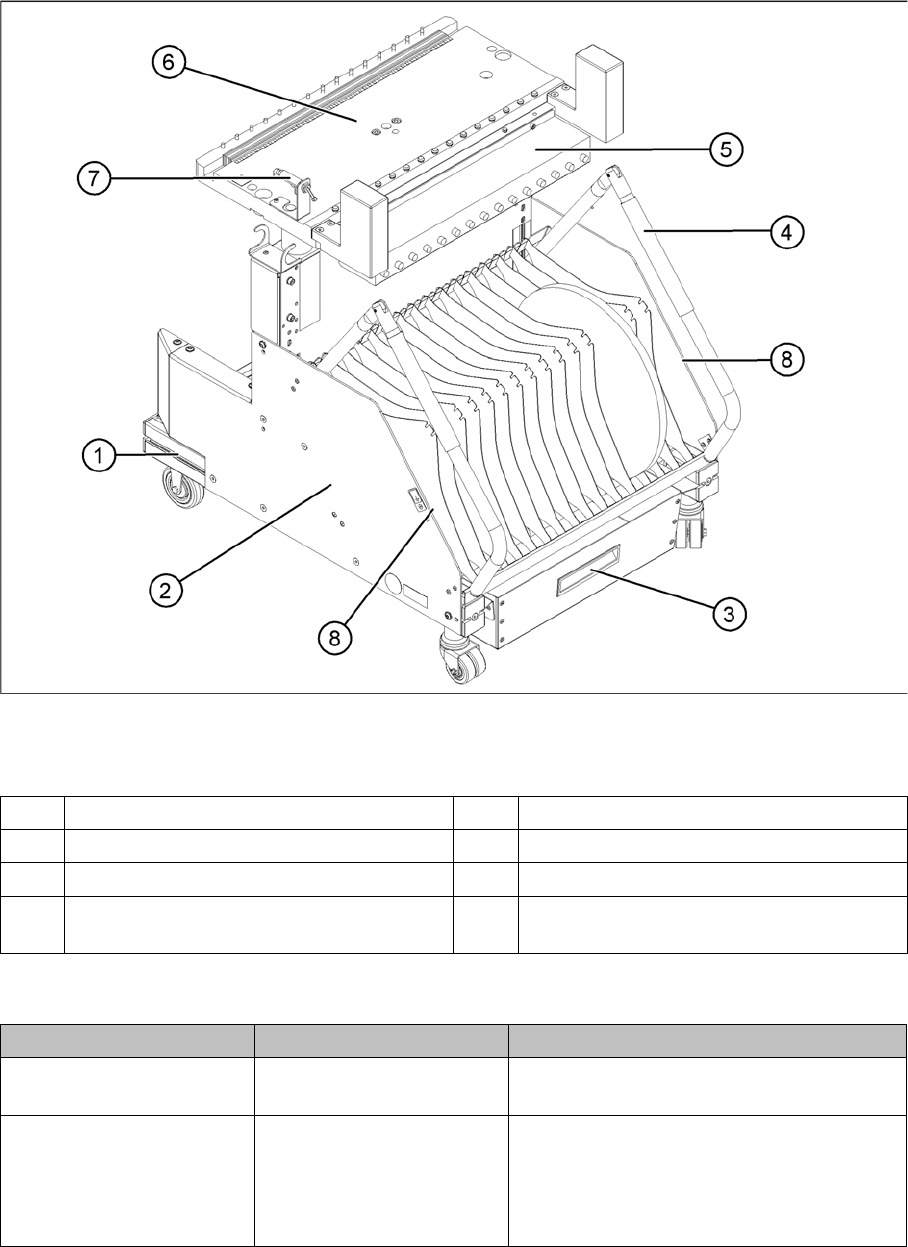

Übersicht: Aufbau des BE-Wechseltisches (D1/D2)
Legende
Übersicht der Einstellungen
1 Fahrgestell mit Bock- und Lenkrolle 5 Kommunikationseinheit
2 Gurtrollencontainer 6 Tischplatte
3 Gurtabfallbehälter 7 Schalter zum Absenken des BE-Tisches
4 Griff 8 Bereich für überzählige Trennbleche oder
Rüstlisten
Beschreibung Hilfsmittel Einstellwerte
Einrichten der BE-Tische
auf die Maschinenhöhe
Geeignete Hubvorrichtung
und Ringschraube
Siehe Bedienungsanleitung D1/D2.
BE-Tischzuleitung umset-
zen für Stellplatz
Optionsausrüstung BE-
Tisch: Anheben und Absen-
ken kann nur im angesteck-
ten Zustand an der
Maschine erfolgen.
Die Tischzuleitung wird vor dem Absenken
auf der richtigen Tischseite eingehängt, der
Tisch wird eingefahren, angesteckt und
dann abgesenkt.
Übersicht
3.8.1 Teileübersicht Pneumatikeinheit
Serviceanleitung SIPLACE D1/D1i/D2/D2i 43
3.8.1
3.8.1 Teileübersicht
Teileübersicht
3.9
3.9 Pneumatikeinheit
Pneumatikeinheit
Übersicht der Einstellungen
Anzahl Bezeichnung Teile-Nr.
1 BE-Wechseltisch 03044856-xx
2 Doppel-Lenkrolle 03050704-xx
2 Bockrolle 03044881-xx
1 Kommunikationseinheit Wechseltisch (Feeder Control Unit) 03002179-xx
1 Balgzylinder 03044860-xx

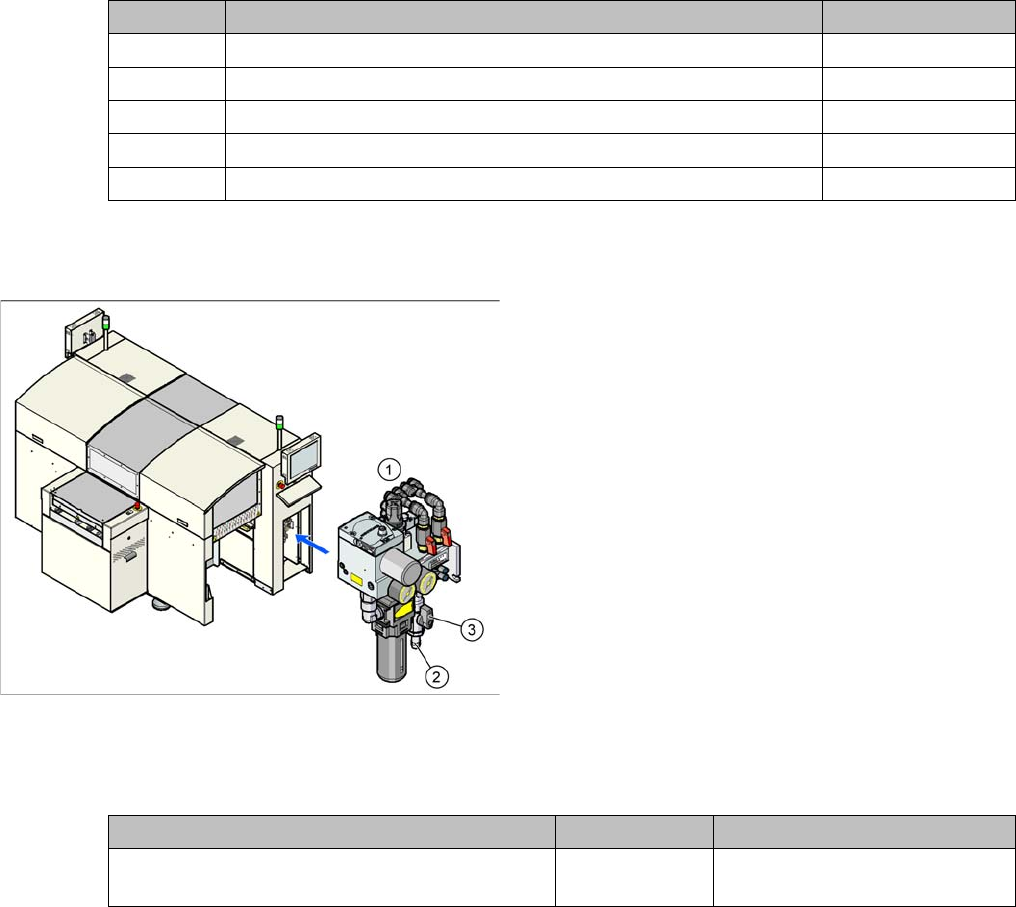

Pneumatikeinheit der D1/D2
Legende
1. Pneumatikeinheit
2. Anschlusskupplung für Druckluftanschluss
3. Haupt-Absperrhahn
Die Pneumatikeinheit ist auf ein kompaktes Einschiebe-
modul montiert und auf der rechten Seite des Mittelteils
untergebracht. Die Einheit ist durch eine abschließbare
Tür gesichert und enthält die komplette Druckluftversor-
gung und die SMEMA-Schnittstelle (Siemens) zu den
vor- und nachgeschalteten Stationen.
Beschreibung Hilfsmittel Einstellwerte
Druckluftversorgung Bulk-Case-Förderer manuell
einstellen
--- Typischerweise 2,5 bar
