Servicearbeiten 4.1.4 Achskarten A364 tauschen Elektrik und Steuerung Serviceanleitung SIPLACE D1/D1i/D2/D2i 57 4.1.4 4 . 1 . 4 A c h s k a r t e n A 3 6 4 t a u s c h e n Achskarten A364 tauschen Adapterkabelbaum ► Verb…
Servicearbeiten
Elektrik und Steuerung 4.1.3 Axis Unit mit Adapterkabel tauschen (X-, D-Serie)
56 Serviceanleitung SIPLACE D1/D1i/D2/D2i
► Montieren Sie die Halterung des
Adapterkabelbaums (2) mit den beiden mitgelieferten
Schrauben (1) links an der Innenseite der Axis Unit.
Axis Unit neu
► Verbinden Sie alle Stecker des Adapterkabelbaums
wie folgt mit den Anschlüssen der Axis Unit:
1. Anschluss für Stecker X11_3*q
2. Anschluss für Stecker X47*q
3. Anschluss für Stecker X08_3*q
4. Anschluss für Stecker X46*q
5. Anschluss für Stecker X09_3*q
6. Anschluss für Stecker X42_1*q
7. Anschluss für Stecker X41_1*q
8. Anschluss für Stecker X04_3*q
9. Anschluss für Stecker X03_3*q
10. Anschluss für den Ballastwiderstand
11. Vier Anschlüsse X- und Y-Motoren für die Stecker
(von oben nach unten) X4tr, X4tt, X4ur und X4ut.
Je nach Maschinentyp werden zwei oder vier der
Anschlüsse verwendet.
12. Anschluss für Stecker X10_3*q
13. Anschluss für Stecker X07_3*q
14. Anschluss für Stecker X1we
15. Anschluss für Stecker X12_3*q
16. Anschluss für Stecker X45*q
17. Anschluss für Stecker X2we
► Befestigen Sie die Kabel zu den Anschlüssen der X-
und Y-Motoren (11) wieder mit Kabelschellen an der
Rückseite der Axis Unit.
Servicearbeiten
4.1.4 Achskarten A364 tauschen Elektrik und Steuerung
Serviceanleitung SIPLACE D1/D1i/D2/D2i 57
4.1.4
4.1.4 Achskarten A364 tauschen
Achskarten A364 tauschen
Adapterkabelbaum
► Verbinden Sie die Hartingstecker (1) des Adapterka-
belbaums mit den entsprechenden Gegenstücken an
der Maschine.
► Hängen Sie die Axis Unit wieder in die
Führungsschiene an der Maschine ein. Verstauen
Sie dabei die Kabel vorsichtig in der Maschine.
VORSICHT!
Achten Sie darauf, keine Kabel zu beschädigen. Achten
Sie dabei besonders auf den unteren Bereich des Flach-
band-Kabelbaums (1). Dieser darf nirgends scheuern.
► Schieben Sie die Axis Unit in die Maschine und mon-
tieren Sie die Schutzabdeckung.
► Schalten Sie die Maschine wieder ein und führen Sie
einen Funktionstest durch.
HINWEIS
Die Achskarten dürfen nur von Siplace-Service-Technikern getauscht werden.
► Wenden Sie sich an den Siplace-Service.
Servicearbeiten
Elektrik und Steuerung 4.1.5 Servokarten tauschen
58 Serviceanleitung SIPLACE D1/D1i/D2/D2i
4.1.5
4.1.5 Servokarten tauschen
Servokarten tauschen
Sehen Sie dazu auch...
4.5.8 Servoverstärker tauschen [00353446-xx] [ ➙ 179]
4.1.5.1

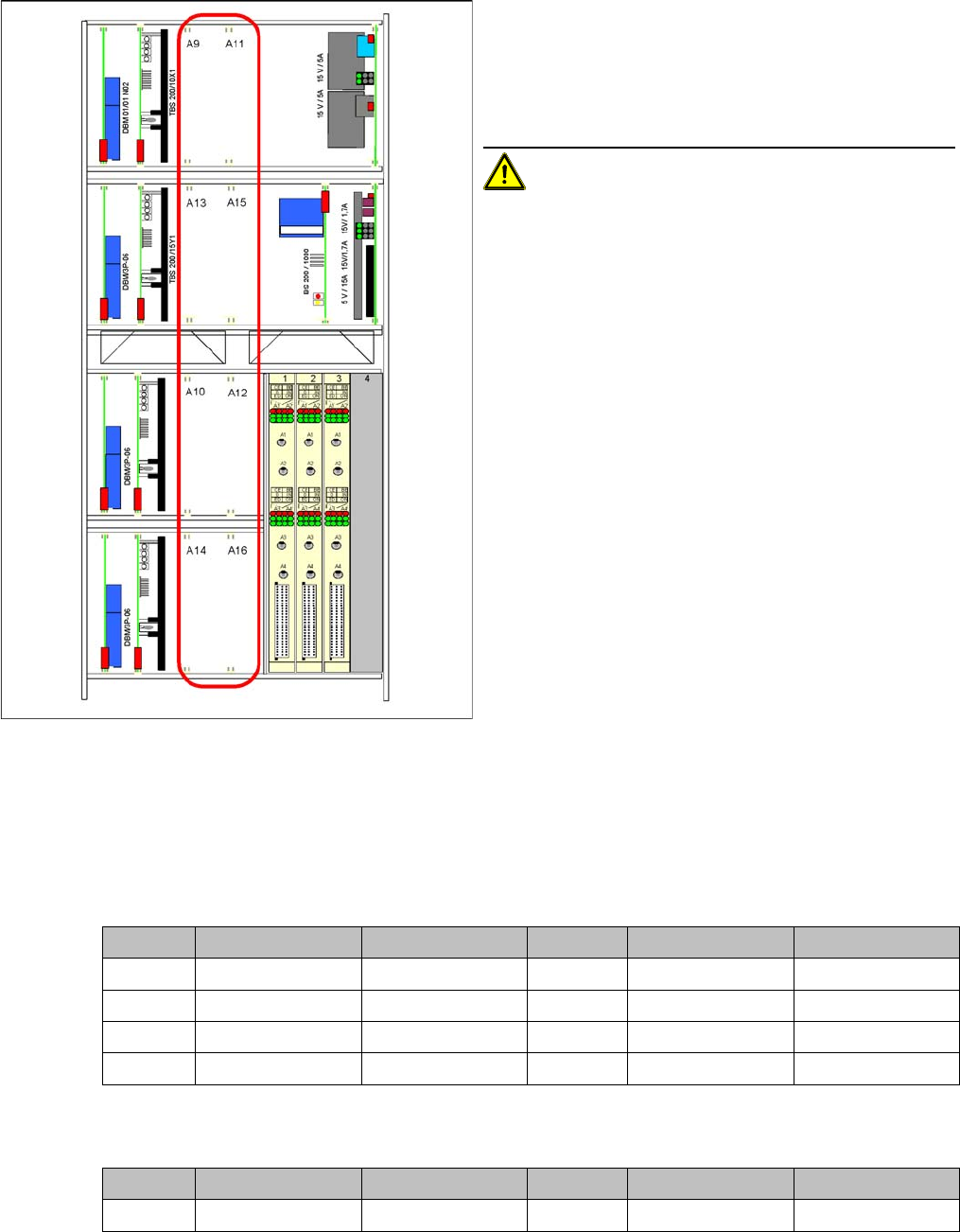

4.1.5.1 Positionen der Servokarten für SIPLACE D1
Positionen der Servokarten für SIPLACE D1
Servokarten D1
4.1.5.2
4.1.5.2 Positionen der Servokarten für SIPLACE D2
Positionen der Servokarten für SIPLACE D2
Servokarten D2
Servokarten im Achseinschub
Artikelnummern
▪ Servokarte (Servoverstärker) Z-Achse P&P-Kopf
[00353446-xx]
▪ Servokarte DP-Achse P&P-Kopf [00353447-xx]
Aus-/Einbau
VORSICHT! TBS-Servokarten nur für die Ster-
nachse des DLM3-Kopfes verwenden.
► Beenden Sie alle Bestückoperationen am Automaten
► Schalten Sie den Automaten am Hauptschalter aus.
► Öffnen Sie den Zugang zum Achseinschub.
► Öffnen Sie den Sicherungsbügel und ziehen Sie die
entsprechende Servokarte heraus, indem Sie die
Entriegelungshebel nach oben und unten kippen.
► Setzen Sie die neue Servokarte ein, drücken Sie die
Baugruppe gegen die Kontaktkraft der rückseitigen
Stecker ein.
► Schalten Sie den Automaten wieder ein.
C&P-Kopf P&P-Kopf C&P-Kopf P&P-Kopf
A 9 - Z-Achse A 11 Z-Achse -
A 13 - DP-Achse A 15 Stern-Achse -
A 10 --A 12 --
A 14 DP-Achse - A 16 --
Portal 1 C&P-Kopf Portal 2 C&P-Kopf
A 9 Stern-Achse A 11 Z-Achse
