4.1.10 Schutzhaubenschalter tauschen [00335263-XX] Portale
Serviceanleitung SIPLACE D1/D1i/D2/D2i 61
4.1.10
4.1.10 Schutzhaubenschalter tauschen [00335263-XX]
Schutzhaubenschalter tauschen [00335263-XX]
Ein-/Ausbau
4.2
4.2 Portale
Portale
4.2.1
4.2.1 Elastomerfeder tauschen [00301040-xx]
Elastomerfeder tauschen [00301040-xx]
Teile, Hilfsmittel und Werkzeug
▪ Sechskant-Stiftschlüssel, Satz DIN 911
▪ Elastomerfeder 25 x 10,5 x 50, [00301040-xx]
Elastomerfeder ausbauen
► Schalten Sie den Automaten aus und sichern Sie ihn gegen Wiedereinschalten, wie dies im Ab-
schnitt beschrieben ist.
Benötigte Werkzeuge und Hilfsmittel
▪ Wirkschaltplanmappe SIPLACE D-Serie [Deutsch:
00194841-xx] [Englisch: 00194842-xx]
Legende

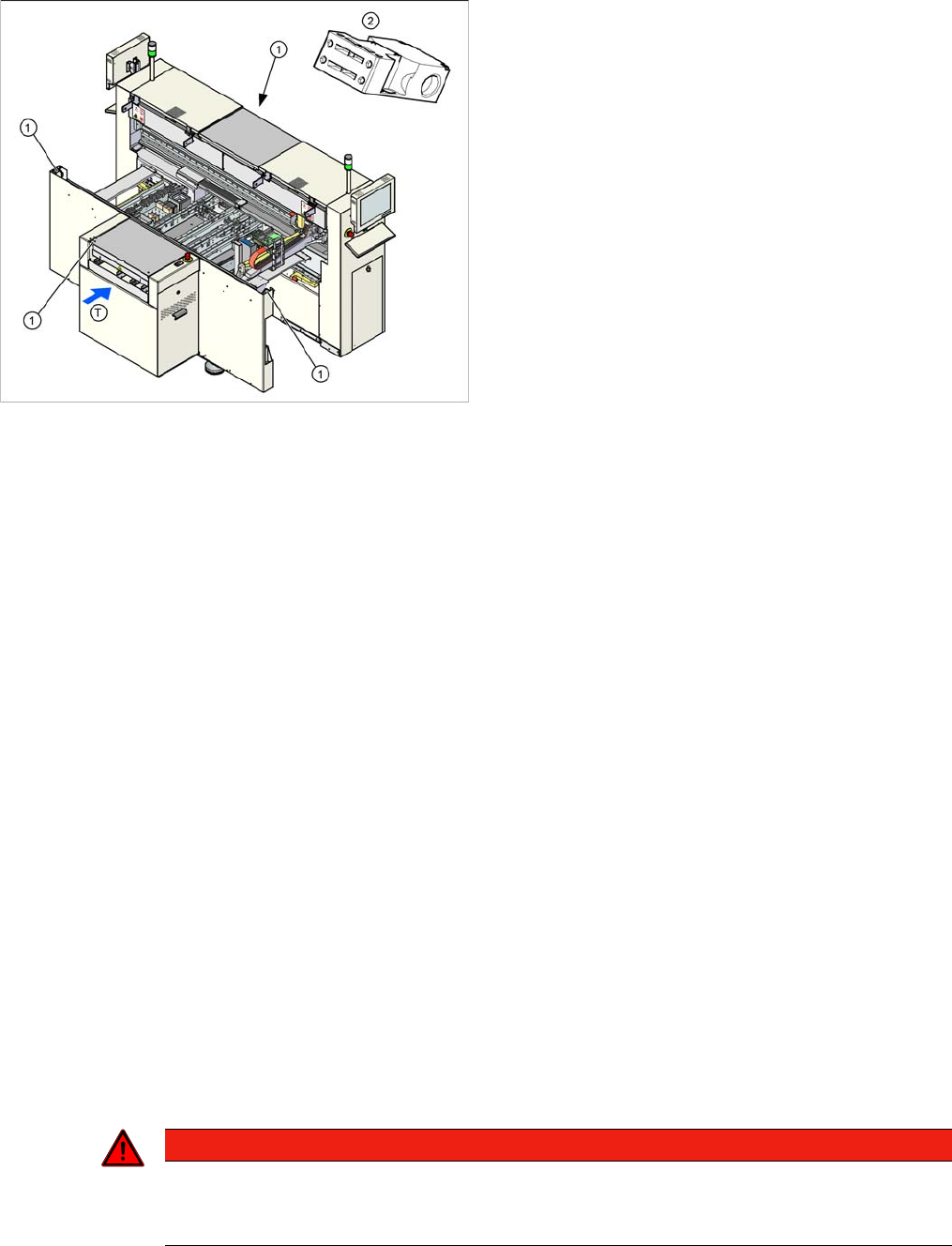

1. Einbauposition der Haubenschalter an der Ein-/Aus-
gabeseite (bei geöffneten Hauben)
2. Haubenschalter mit Anschlusskabel komplett
► Demontieren Sie ggf. die erforderlichen Abdeckun-
gen.
► Kennzeichen Sie die entsprechenden Anschlüsse
am Sektorenverteiler.
► Stecken Sie das Anschlusskabel ab.
► Fädeln Sie das Anschlusskabel zum Haubenschalter
(1) aus. Demontieren Sie ggf. die erforderlichen Ab-
deckungen.
► Lösen Sie die Befestigungsschrauben am Hauben-
schalter.
► Montieren Sie den neuen Haubenschalter.
► Fädeln Sie das Anschlusskabel ein und stellen Sie
die elektrischen Anschlüsse her.
► Schließen Sie die Schutzhaube und prüfen Sie, dass
der Haubenschalter sicher einrastet und betätigt
wird.
► Korrigieren Sie die Position des Haubenschalters
ggf. an den Langlöchern.
► Schalten Sie die Maschine ein und prüfen Sie, dass
beim Öffnen der Schutzhauben der Haubenschalter
den Sicherheitskreis schaltet.
► Montieren Sie die Abdeckungen.
GEFAHR
STARKES MAGNETFELD
► Beachten Sie die speziellen Sicherheitshinweise für Arbeiten in der Nähe starker Magnet-
felder (siehe Abschnitt).
Servicearbeiten
Portale 4.2.2 Spannschlüssel tauschen [00329478-xx]
62 Serviceanleitung SIPLACE D1/D1i/D2/D2i
Elastomerfeder (Anordnung am Beispiel der D4)
► Lösen Sie die Innensechskantschraube M8 x 20 in der Bohrung der Elastomerfeder.
Elastomerfeder einbauen
► Befestigen Sie die Elastomerfeder mit der Innensechskantschraube M8 x 20.
Keine Einstellarbeiten notwendig
4.2.2
4.2.2 Spannschlüssel tauschen [00329478-xx]
Spannschlüssel tauschen [00329478-xx]
Teile, Hilfsmittel und Werkzeug
▪ Sechskantstiftschlüssel, Satz DIN 911
▪ Riemenspannungsmessgerät TSM [00326015-xx]
▪ Bedienungsanleitung "Riemenspannungen messen"
▪ Spannschlüssel [00329478-xx]
▪ Spannschlüssel [03044521-xx]

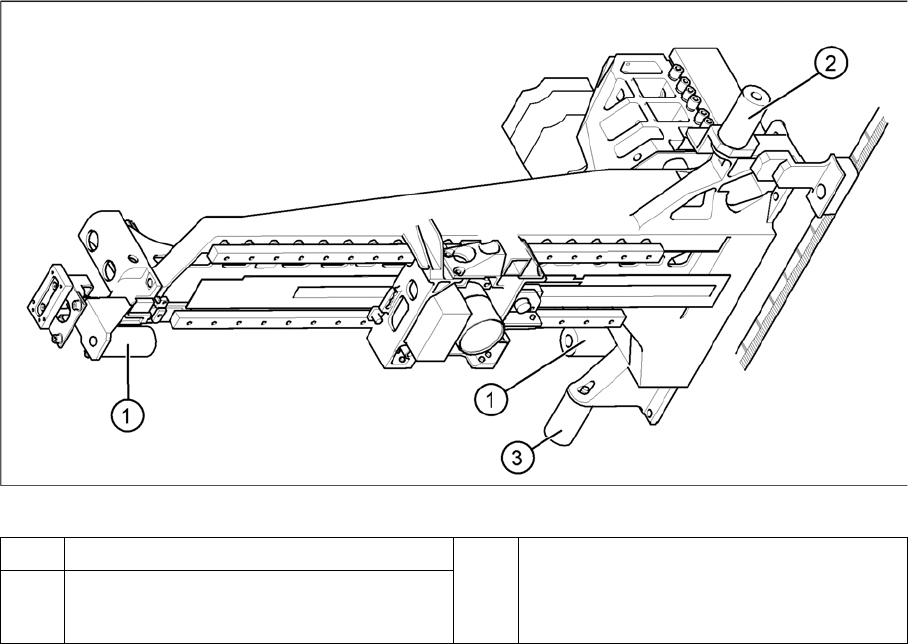

1 Elastomerfeder für die X-Achse 2 Portale 1 und 3: Elastomerfeder für die Y-
Achse
Portale 2 und 4: Winkel statt Elastomerfe-
der
3 Alle Portale: Elastomerfeder für die Y-Ach-
se
Servicearbeiten
4.2.2 Spannschlüssel tauschen [00329478-xx] Portale
Serviceanleitung SIPLACE D1/D1i/D2/D2i 63
Spannschlüssel ausbauen
Spannschlüssel tauschen (am Beispiel D4)
► Schalten Sie den Automaten aus und sichern Sie ihn gegen Wiedereinschalten, wie dies im Ab-
schnitt beschrieben ist.
► Schieben Sie die Kopfhalterung in Richtung Umlenkrolle (6).
► Zum Entspannen des Zahnriemens (5)
⇨ lösen Sie die Kontermutter (11) und
⇨ drehen Sie die Innensechskantschraube (3) gegen den Uhrzeigersinn.
Spannschlüssel Pos. 1 ausbauen (Synchronscheibe, kurz)
► Lösen Sie die Innensechskantschraube M4 x 5 (8).
► Heben Sie den Spannschlüssel ab.

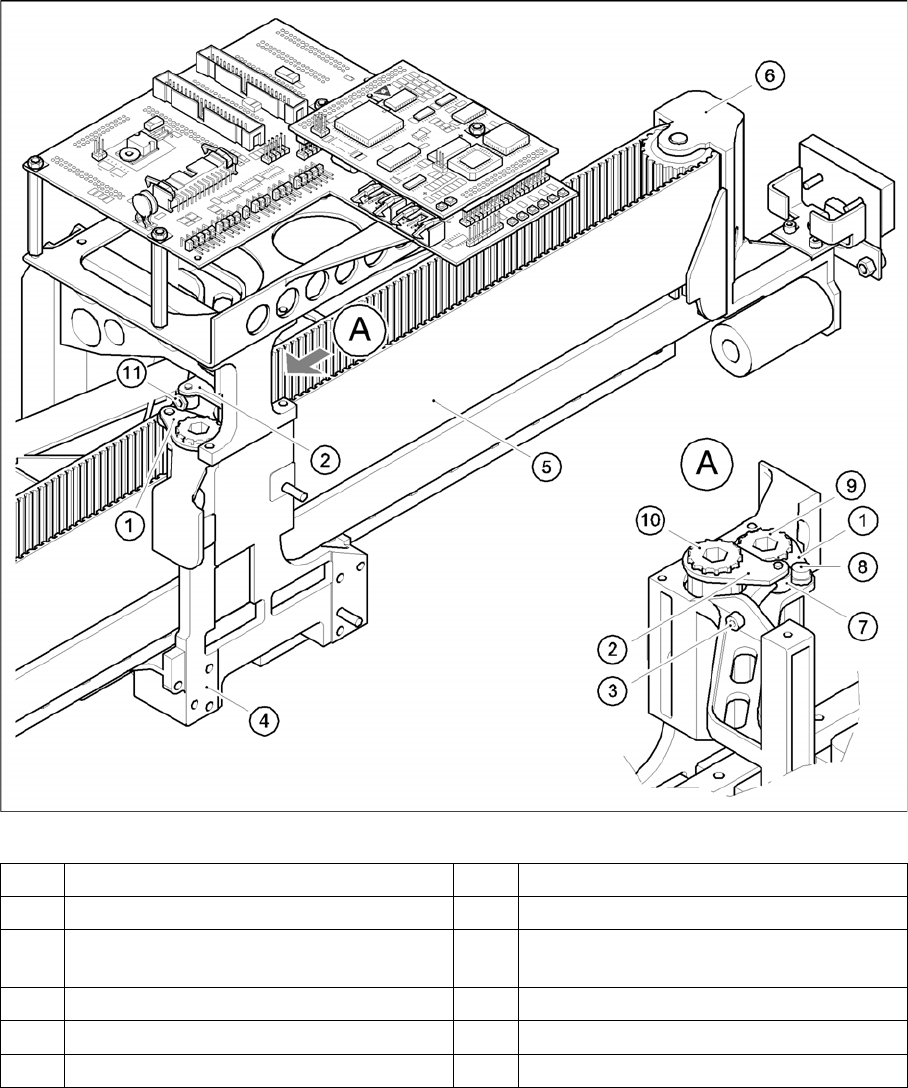

1 Spannschlüssel [00329478-xx] 7 Abstandbolzen mit Benzing-U-Clip
2 Spannschlüssel [03044521-xx] 8 Innensechskantschraube M4 x 5
3 Innensechskantschraube M4 x 35 zum
Spannen des Zahnriemens
9 Synchronscheibe, kurz
4 Kopfhalterung 10 Synchronscheibe, lang
5 Zahnriemen der X-Achse 11 Kontermutter
6 Umlenkrolle
