Servicearbeiten 4.2.3 Umlenkeinheit tauschen [03038315-xx] Portale Serviceanleitung SIPLACE D1/D1i/D2/D2i 65 Einstellarbeiten 4.2.3 4 . 2 . 3 U m le n k e in h e it t a u s c h e n [ 0 3 0 3 8 3 1 5 - x x ] Umlenkeinheit…
Servicearbeiten
Portale 4.2.2 Spannschlüssel tauschen [00329478-xx]
64 Serviceanleitung SIPLACE D1/D1i/D2/D2i
Spannschlüssel Pos. 2 ausbauen (Synchronscheibe, lang)
► Drehen Sie die Innensechskantschraube (3) aus dem Abstandbolzen (7) heraus.
► Heben Sie den Spannschlüssel ab.
Spannschlüssel einbauen

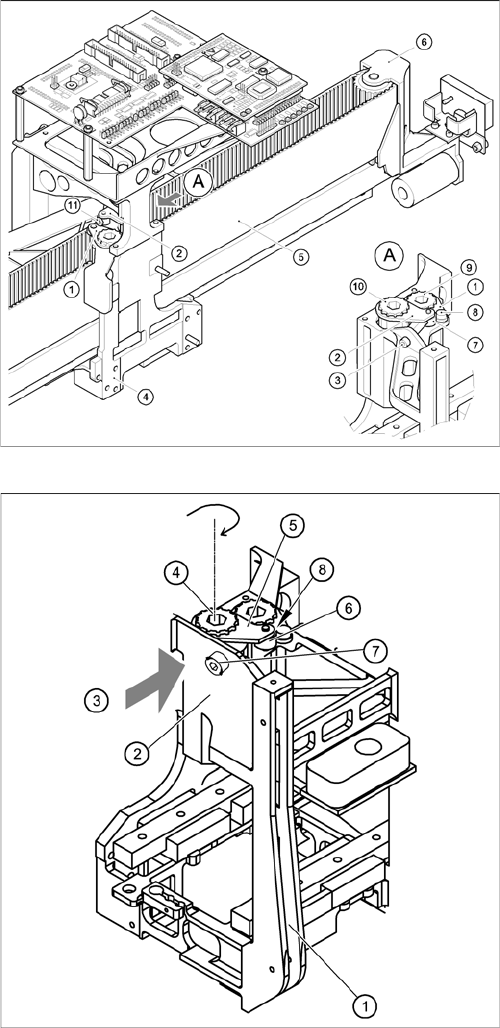

Spannschlüssel tauschen (am Beispiel D4)
Den Spannschlüssel Pos. 1 einbauen (Synchronscheibe,
kurz)
► Setzen Sie den Spannschlüssel auf die "Synchron-
scheibe kurz" (9) auf.
► Befestigen Sie den Spannschlüssel mit der Innen-
sechskantschraube M4 x 5 (8).
Den Spannschlüssel Pos. 2 einbauen (Synchronscheibe,
lang)
► Montieren Sie den Abstandbolzen mit dem Benzing-
U-Clip (7) auf den neuen Spannschlüssel.
► Setzen Sie den Spannschlüssel auf die "Synchron-
scheibe lang" (10) auf.
► Drehen Sie mit dem Innensechskantschlüssel,
Größe 8, die Synchronscheibe etwas, bis die Innen-
sechskantschraube (3) eingeschraubt werden kann.
► Spannen Sie den Zahnriemen vor, indem Sie die In-
nensechskantschraube im Uhrzeigersinn drehen.
► Führen Sie den Zahnriemen ein. Der Zahnriemen
sollte etwa 270° um die "Synchronschreibe lang" (4)
geführt sein.
Servicearbeiten
4.2.3 Umlenkeinheit tauschen [03038315-xx] Portale
Serviceanleitung SIPLACE D1/D1i/D2/D2i 65
Einstellarbeiten
4.2.3
4.2.3 Umlenkeinheit tauschen [03038315-xx]
Umlenkeinheit tauschen [03038315-xx]
Teile, Hilfsmittel und Werkzeug
▪ Sechskantstiftschlüssel, Satz DIN 911
▪ Riemenspannungsmessgerät TSM [00326015-xx]
▪ Bedienungsanleitung "Riemenspannungen messen"
▪ Umlenkeinheit X SIPLACE S/F D [03038315-xx]
Spannschlüssel tauschen (am Beispiel D4)
► Schieben Sie die Kopfhalterung in Richtung X-Motor
bis zum Anschlag an die Elastomerfeder.
► Stellen Sie die Riemenspannkraft mit der Innen-
sechskantschraube auf 44 Hz +/- 1 Hz ein.
VORSICHT!
Überdehnen Sie beim Spannen den Zahnriemen nicht.
► Sichern Sie die Innensechskantschraube (3) mit der
Kontermutter (11).
Servicearbeiten
Portale 4.2.3 Umlenkeinheit tauschen [03038315-xx]
66 Serviceanleitung SIPLACE D1/D1i/D2/D2i
Umlenkeinheit ausbauen
Umlenkeinheit tauschen (am Beispiel D4)
► Schalten Sie den Automaten aus und sichern Sie ihn gegen Wiedereinschalten, wie dies im Ab-
schnitt beschrieben ist.
► Zum Entspannen des Zahnriemens (9) gehen Sie wie folgt vor:
⇨ lösen Sie die Kontermutter (11) und
⇨ drehen Sie die Innensechskantschraube (1) gegen den Uhrzeigersinn.
► Entfernen Sie die Innensechskantschraube M4 x 35 (1).
► Ziehen Sie den Spannschlüssel (2) von der Synchronscheibe (3) ab.
► Ziehen Sie den Zahnriemen (9) aus der Öffnung des Spannschlosses (4).
► Fädeln Sie den Zahnriemen aus der Umlenkeinheit (8) aus.
► Lösen Sie beide Innensechskantschrauben M3 x 8 (6) und entfernen Sie den "Y-Reibklotz außen"
(5).
1 Innensechskantschraube, M4 x 35 7 Innensechskantschraube M6 x 10, 2 Stück
2 Spannschlüssel 8 Umlenkeinheit - X
3 Synchronscheibe, lang 9 Zahnriemen - Synchroflex
4 Öffnung am Spannschloss für Zahnriemen 10 Elastomerfeder 25 x 10,5 x 50
5 Y-Bremse, außen 11 Kontermutter
6 Innensechskantschraube M3 x 8, 2 Stück
