Servicearbeiten Portale 4.2.8 Inkrementalgeber ( Lesekopf) X-Achse tauschen [0304 7215-xx] 76 Serviceanleitung SIPLACE D1/D1i/D2/D2i Steckverbindungen Ausbau Baugruppe Portal Platine Anschlüsse Inkrementalgeber der X- Ac…
Servicearbeiten
4.2.8 Inkrementalgeber (Lesekopf) X-Achse tauschen [03047215-xx]Portale
Serviceanleitung SIPLACE D1/D1i/D2/D2i 75
4.2.8
4.2.8 Inkrementalgeber (Lesekopf) X-Achse tauschen [03047215-xx]
Inkrementalgeber (Lesekopf) X-Achse tauschen [03047215-xx]
Übersicht
► Stecken Sie das Anschlusskabel am Portal-Kopf-
Verteiler ab und fädeln es bis zur LP-Kamera (1) aus.
Öffnen Sie dazu die entsprechenden Kabelbinder.
► Lösen Sie die vier Schrauben der LP-Kamera an der
Halterung (2).
► Montieren Sie die neue LP-Kamera an die Halterung
(2). Die Schrauben mit Schraubensicherungslack
Loctite 241 einschrauben.
► Verlegen Sie das Anschlusskabel bis zum Portal-
Kopf-Verteiler und stellen die elektrische Verbindung
wieder her.

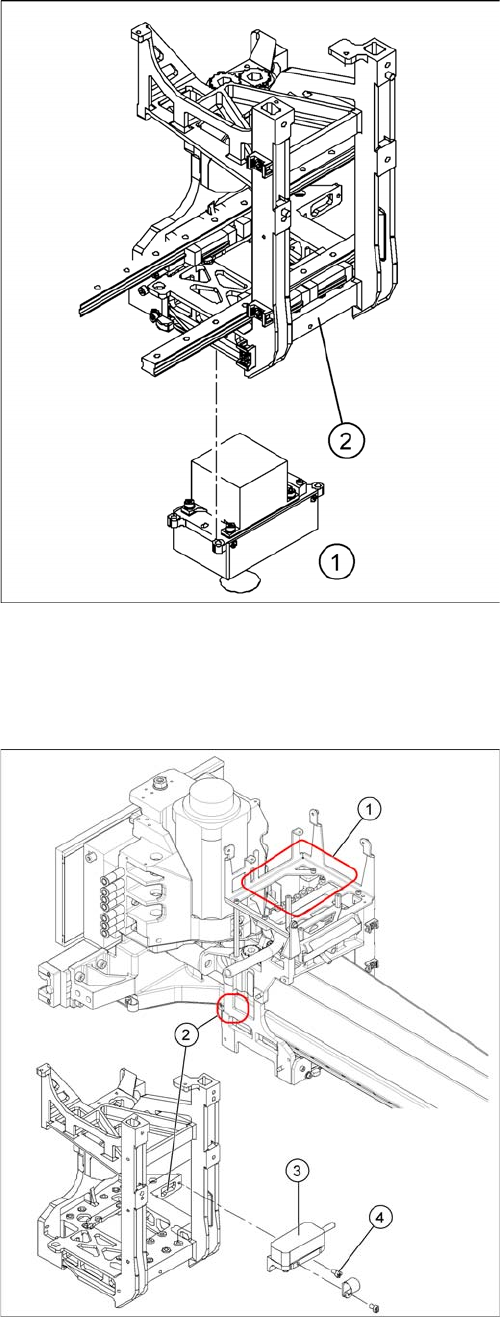

Legende
1. Einbauplatz für Portal-Kopf-Verteiler mit Visionplati-
ne
2. Lage des Inkrementalgebers
3. Inkrementalgeber (Lesekopf)
4. Befestigungsschrauben M3x6 (mit Loctite Nr. 241 ge-
sichert)
► Fahren Sie den entsprechenden BE-Tisch aus der
Maschine.
► Fahren Sie die Maschine herunter und schalten Sie
sie aus.
► Lösen Sie die Steckverbindung des Inkrementalge-
bers (3) vom Portal-Kopf-Verteiler (1).
Servicearbeiten
Portale 4.2.8 Inkrementalgeber (Lesekopf) X-Achse tauschen [03047215-xx]
76 Serviceanleitung SIPLACE D1/D1i/D2/D2i
Steckverbindungen
Ausbau
Baugruppe Portal Platine Anschlüsse
Inkrementalgeber der X-
Achse
Portal 1 (C&P-Kopf) Portal-Kopf-Verteiler
[03039274-xx]
X15ac
Inkrementalgeber der X-
Achse
Portal 2 (P&P-Kopf) Portal-Kopf-Verteiler
[03039274-xx]
X15bc
► Fädeln Sie das Anschlusskabel bis zum Inkremental-
geber (3) aus.
► Lösen Sie die Befestigungsschrauben (4) am Inkre-
mentalgeber (3) der X-Achse und heben Sie den In-
krementalgeber vorsichtig ab.
Servicearbeiten
4.2.8 Inkrementalgeber (Lesekopf) X-Achse tauschen [03047215-xx]Portale
Serviceanleitung SIPLACE D1/D1i/D2/D2i 77
Einbau
► Reinigen Sie die Lesefläche des Inkrementalgebers
mit einem mit Äthylalkohol getränkten Tuch oder mit
einem Q-Tipp.
► Befestigen Sie den Inkrementalgeber (3) locker mit
den Befestigungsschrauben (4).
► Der Inkrementalgeber muss mit einem Luftspalt von
0,4 mm zum Maßstab ausgerichtet werden. Verwen-
den Sie dazu die entsprechende Folienlehre.
Gussmarken am Inkrementalgeber (am Beispiel der X-
Achse einer X-Maschine)
► Sie müssen die exakte Höhe zum Maßstab einstel-
len.
► Richten Sie den Inkrementalgeber an den beiden
Gussmarken (Pfeile), die das Lesefenster kennzeich-
nen aus.
