Servicearbeiten
Portale 4.2.12 Sensorik (Temperatursensor) Kopfplatte tauschen [03045910-xx]
80 Serviceanleitung SIPLACE D1/D1i/D2/D2i
4.2.12
4.2.12 Sensorik (Temperatursensor) Kopfplatte tauschen [03045910-xx]
Sensorik (Temperatursensor) Kopfplatte tauschen [03045910-xx]
4.2.13
4.2.13 Unterplatine Visionprozessor tauschen [03040460-xx]
Unterplatine Visionprozessor tauschen [03040460-xx]
Übersicht
Ausbau
HINWEIS
SIPLACE-Service
Der Temperatursensor darf nur durch ausgebildete SIPLACE-Servicetechniker ausgetauscht
werden. Die Vorgehensweise ist in einer separaten Anleitung beschrieben.
Legende

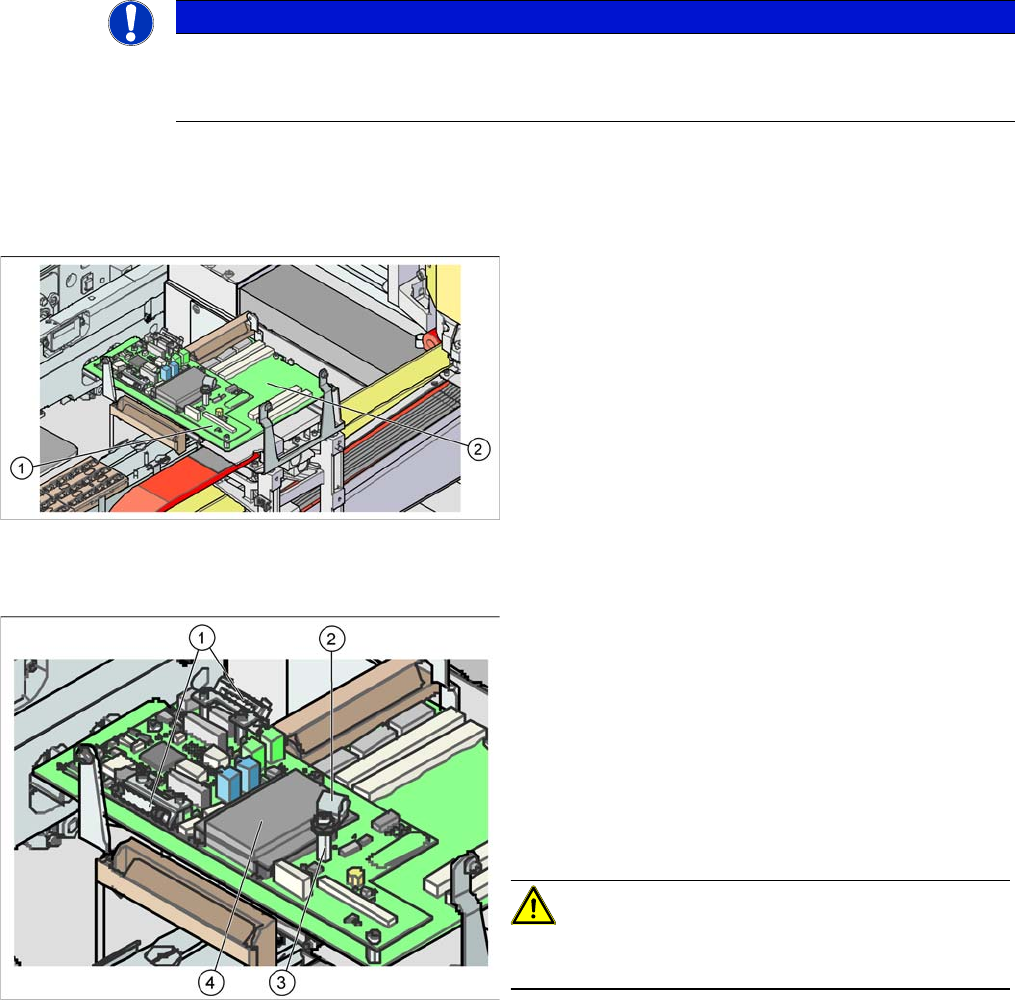

1. Unterplatine Visionprozessor (Vision Board D-Serie
Gesamt)
2. Portal-Kopf-Verteiler
► Schalten Sie die Maschine aus.
► Lösen Sie die Kabelschellen (1) der Flachbandkabel
zu den beiden Kameras und stecken Sie diese ab.
Markieren Sie die ggf. deren Steckplätze.
► Öffnen Sie die Kabelschelle (2) für die 4 Koax-Leitun-
gen des SIPLACE-Vision-Systems.
► Öffnen Sie die Zugentlastung an der Frontseite jedes
Koax-Steckers und ziehen Sie diese vorsichtig senk-
recht nach oben ab.
VORSICHT!
Sichern Sie die Koax-Leitungen, denn sie sind sehr emp-
findlich!
► Schrauben Sie die Stütze (3) der Koax-Leitungen ab
und öffnen Sie die vier Befestigungsschrauben der
Platine.
► Nehmen Sie die Platine ab. Stecken Sie die CAN-
Bus-Prozessor-Platine (4) von der alten auf die neue
Platine.
Servicearbeiten
4.2.14 Portalverteiler tauschen [03035888-xx] Portale
Serviceanleitung SIPLACE D1/D1i/D2/D2i 81
Einbau
4.2.14
4.2.14 Portalverteiler tauschen [03035888-xx]
Portalverteiler tauschen [03035888-xx]
Übersicht
► Für den Einbau verfahren Sie in umgekehrter Rei-
henfolge.
VORSICHT! Kabelschellen der Flachbandkabel
Montieren Sie unbedingt die Kabelschellen der Flach-
bandkabel, da diese eine Masseverbindung herstellen.

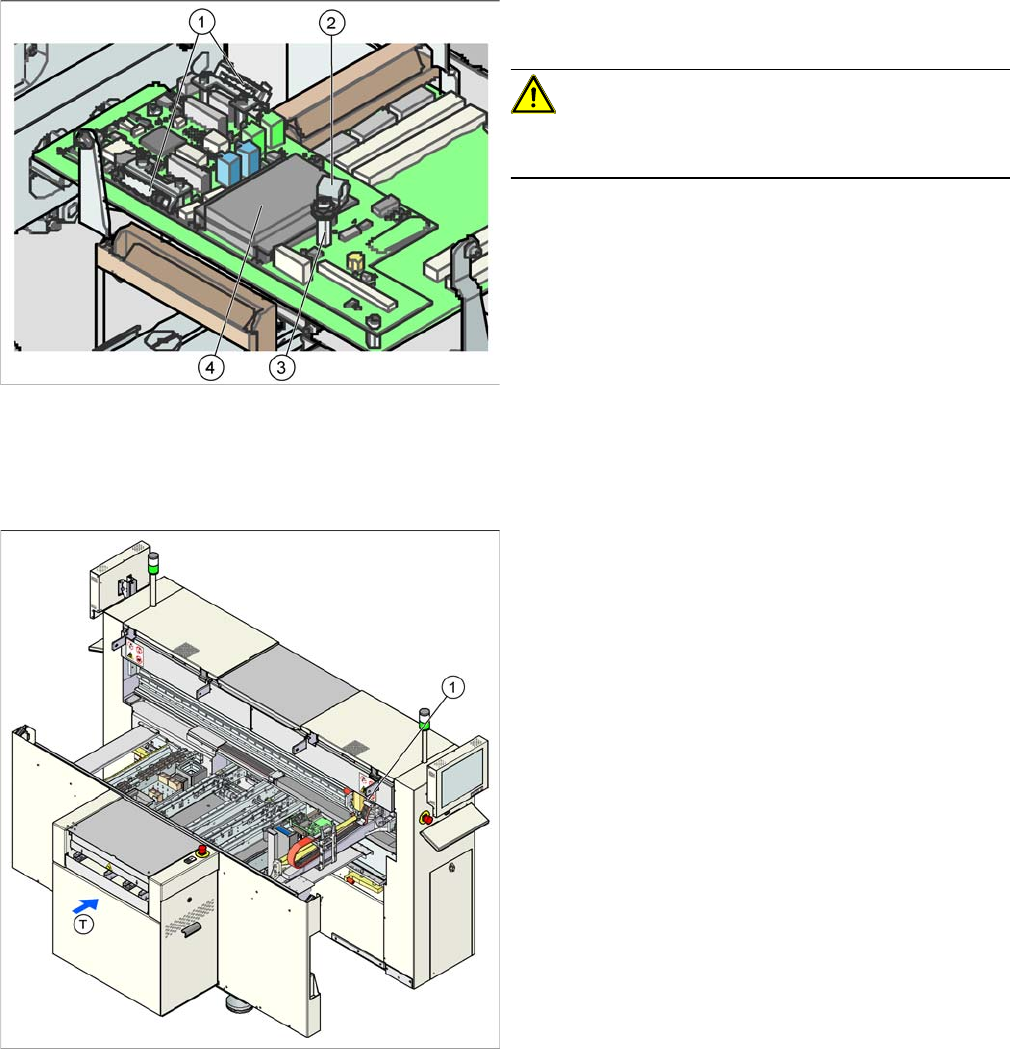

► Überprüfen Sie die Jumperstellung zur Portalkodie-
rung. (Siehe Abschnitt.)
Legende
1. Portalverteiler (hinter der Abdeckung)
Servicearbeiten
Portale 4.2.15 Schleppinterface [03043687-xx]
82 Serviceanleitung SIPLACE D1/D1i/D2/D2i
Aus-/Einbau
4.2.15
4.2.15 Schleppinterface [03043687-xx]
Schleppinterface [03043687-xx]
Aus-/Einbau

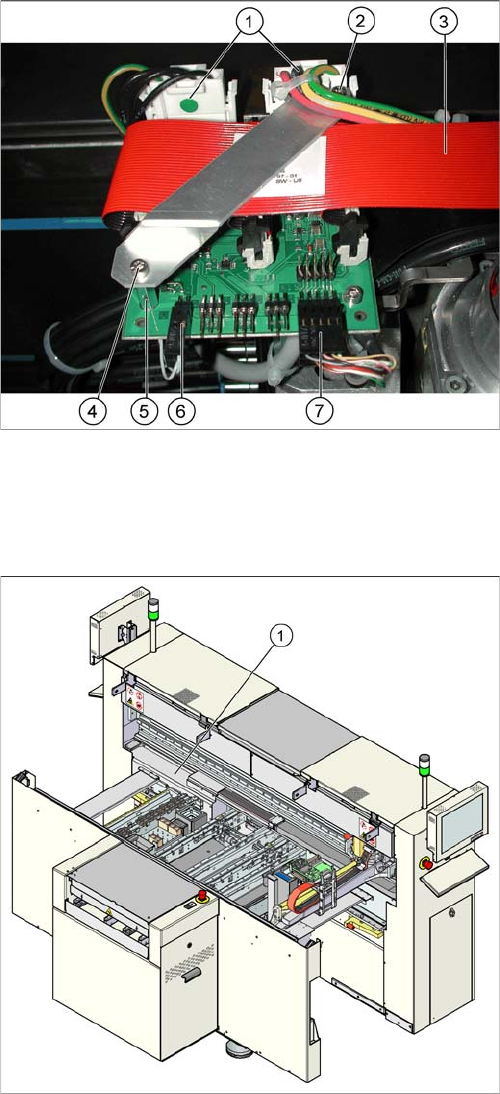

► Schalten Sie die Maschine aus.
► Lösen Sie die beiden Schrauben (4) des Flachband-
kabelhalters (2).
► Lösen Sie alle elektrischen Verbindungen (1, 3, 6, 7)
und markieren Sie ggf. deren Position.
► Demontieren Sie die beiden Stützen des Flachband-
kabelhalters (5) und die beiden Schrauben.
► Entnehmen Sie die Platine und bauen Sie die neue
Platine in umgekehrter Reihenfolge wieder ein.
Teile
▪ Schleppinterface [03043687-xx] (D1, D2)
▪ Schleppinterface [03043686-xx] (D2)
Legende
1. Schleppinterface Sektor 1 (Cable Host Carrier Distri-
butor) (unter der Abdeckung)
► Entfernen Sie die Abdeckung auf der entsprechen-
den Maschinenseite.
► Öffnen Sie alle elektrischen Verbindungen und mar-
kieren Sie deren Position eindeutig.
► Lösen Sie ggf. auch Anschlüsse der Hotlink-Karte,
soweit dies für die bessere Zugänglichkeit sinnvoll ist.
Markieren Sie ggf. auch deren Position eindeutig.
► Lösen Sie die acht Befestigungsschrauben der Plati-
ne und entfernen Sie die Platine.
► Setzen Sie die neue Platine ein und gehen Sie für
den Einbau in umgekehrter Reihenfolge vor.
