4.2.16 Hotlink-Filter-Karte [03010670-xx] Portale
Serviceanleitung SIPLACE D1/D1i/D2/D2i 83
4.2.16
4.2.16 Hotlink-Filter-Karte [03010670-xx]
Hotlink-Filter-Karte [03010670-xx]
Aus-/Einbau
Legende

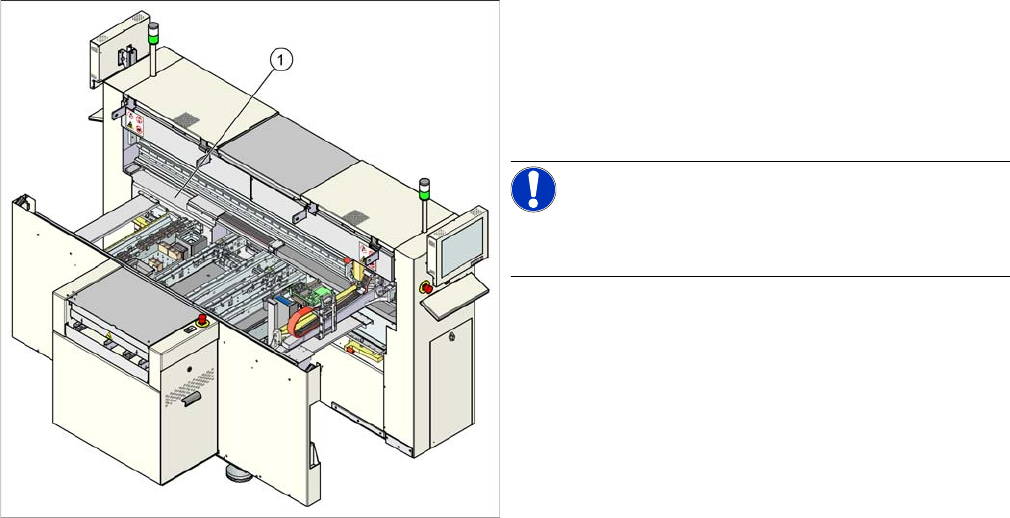

1. Hotlink-Filter-Karte (unter der Abdeckung)
► Entfernen Sie die Abdeckung.
► Lösen Sie alle elektrischen Verbindungen und mar-
kieren Sie ggf. deren Position eindeutig.
HINWEIS!
Öffnen Sie die Verbindungen der Leitungen des SI-
PLACE-Vision-Systems entsprechend vorsichtig.
► Lösen Sie die vier Innensechskantschrauben der
Platine und entfernen Sie die Platine.
► Setzen Sie die neue Platine ein und gehen Sie für
den Einbau in umgekehrter Reihenfolge vor.
Servicearbeiten
LP-Transportsystem 4.2.16 Hotlink-Filter-Karte [03010670-xx]
84 Serviceanleitung SIPLACE D1/D1i/D2/D2i
4.3
4.3 LP-Transportsystem
LP-Transportsystem
Bei der D/Di-Serie gibt es zwei Typen von LP-Transportsystemen.
1. Modulares LP-Transportsystem mit automatischer Breitenverstelleinheit

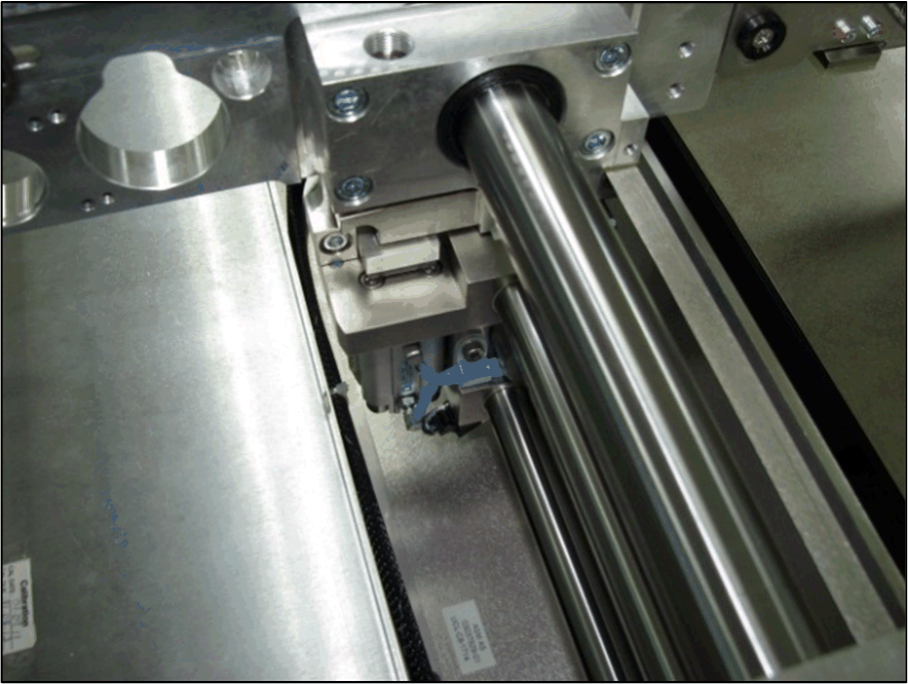

Modularer Transport, bewegliche Wange
Servicearbeiten
4.2.16 Hotlink-Filter-Karte [03010670-xx] LP-Transportsystem
Serviceanleitung SIPLACE D1/D1i/D2/D2i 85
Modularer Transport, feste Wange
