Nachrüstanleitung SIPLACE HS-60 Ausgabe 12/2004 1.5 Mechanischer Umbau 21 : Setzen Sie die Hubbegrenzu ng ein. Die Druckfeder muß fühlbar ein rasten. 1 : Entnehmen Sie das W erkzeug. : Setzen Sie die Hubbegrenzu ng je zw…
Nachrüstanleitung SIPLACE HS-60
1.5 Mechanischer Umbau Ausgabe 12/2004
20
1.5.2 Einbau der Wegbegrenzung des Hubtischs
1
1
: Heben Sie die Druckfeder der LP-Klemmung mit dem Werkeug bis zum Anschlag ab.
1
1
LP-Klemmung
LP-Klemmung
Druckfeder abheben
Hubbegrenzungen
Werkzeug
Nachrüstanleitung SIPLACE HS-60
Ausgabe 12/2004 1.5 Mechanischer Umbau
21
: Setzen Sie die Hubbegrenzung ein. Die Druckfeder muß fühlbar einrasten.
1
: Entnehmen Sie das Werkzeug.
: Setzen Sie die Hubbegrenzung je zweimal pro Transportwange und Bestückbereich ein.
: Wenn Sie die Wegbegrenzung wieder entfenen möchten, setzen sie das Werkzeug oberhalb
der Begrenzung ein und ziehen damit die Feder nach oben.
Anschließend können sie die Wegbegrenzung seitlich herausziehen.
1
Achten Sie dabei darauf das die Feder nicht heausspringt. Sie muß wieder richtig in einer Nut
versenkt bzw. um die Verstiftung stecken. 1
1
Sollte es notwendig sein, die Leiterplatten bis zum Rand zu bestücken, setzen Sie sich bitte mit
dem Siemens L&A Produktmanagement in Verbindung. 1
1
: Schliessen Sie die Abdeckungen der Kabelkanäle.
: Bauen Sie die Hubtische wieder in den Bestückautomaten und schrauben Sie sie an.
1
1
1
1
1
1
1
00366960-02 Hubbegrenzung 2,5 mm für SIPLACE HS-60 / S-27 HM
Nachrüstanleitung SIPLACE HS-60
1.5 Mechanischer Umbau Ausgabe 12/2004
22

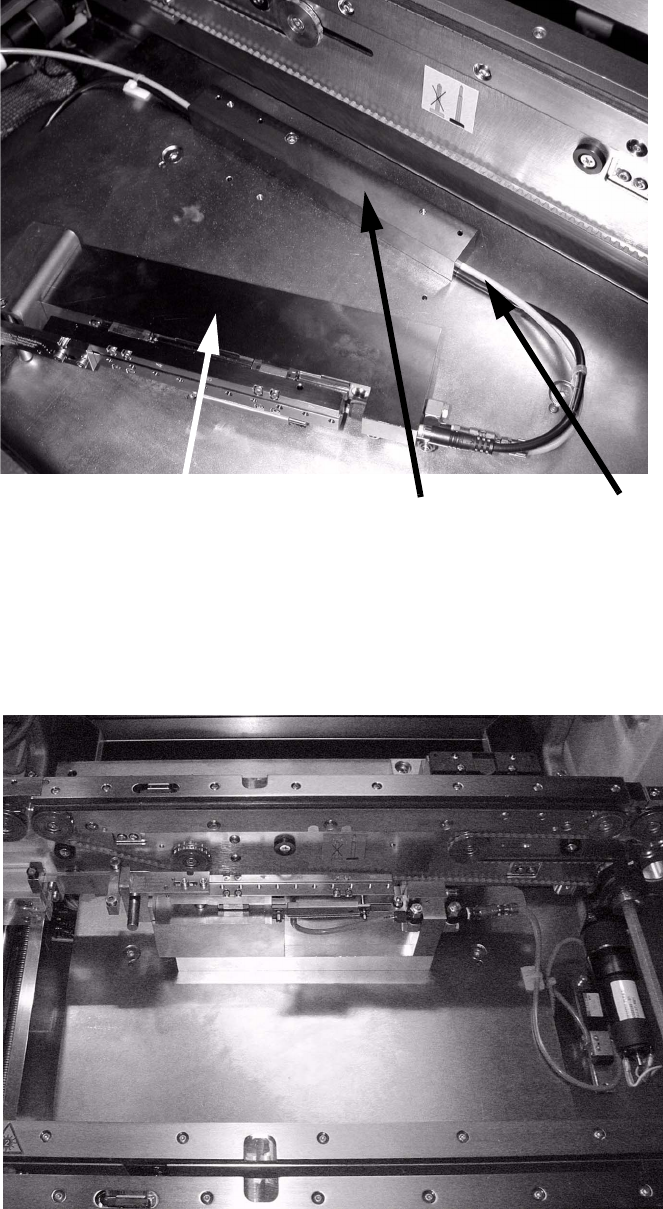

: Verlegen Sie im Bestückbereich 1die Schläuche und Kabel in der Nut unter der Basis.
1
1
: Im Bestückbereich 2 können das Kabel und der Schlauch direkt aufgesteckt werden.
1
Basis
Kabel und Schläuche
unter Basis verlegen
Schlitteneinheit
Keramiksubstratzentrierung
