Nachrüstanleitung SIPLACE HS-60
Ausgabe 12/2004 1.5 Mechanischer Umbau
21
: Setzen Sie die Hubbegrenzung ein. Die Druckfeder muß fühlbar einrasten.
1
: Entnehmen Sie das Werkzeug.
: Setzen Sie die Hubbegrenzung je zweimal pro Transportwange und Bestückbereich ein.
: Wenn Sie die Wegbegrenzung wieder entfenen möchten, setzen sie das Werkzeug oberhalb
der Begrenzung ein und ziehen damit die Feder nach oben.
Anschließend können sie die Wegbegrenzung seitlich herausziehen.
1
Achten Sie dabei darauf das die Feder nicht heausspringt. Sie muß wieder richtig in einer Nut
versenkt bzw. um die Verstiftung stecken. 1
1
Sollte es notwendig sein, die Leiterplatten bis zum Rand zu bestücken, setzen Sie sich bitte mit
dem Siemens L&A Produktmanagement in Verbindung. 1
1
: Schliessen Sie die Abdeckungen der Kabelkanäle.
: Bauen Sie die Hubtische wieder in den Bestückautomaten und schrauben Sie sie an.
1
1
1
1
1
1
1
00366960-02 Hubbegrenzung 2,5 mm für SIPLACE HS-60 / S-27 HM
Nachrüstanleitung SIPLACE HS-60
1.5 Mechanischer Umbau Ausgabe 12/2004
22

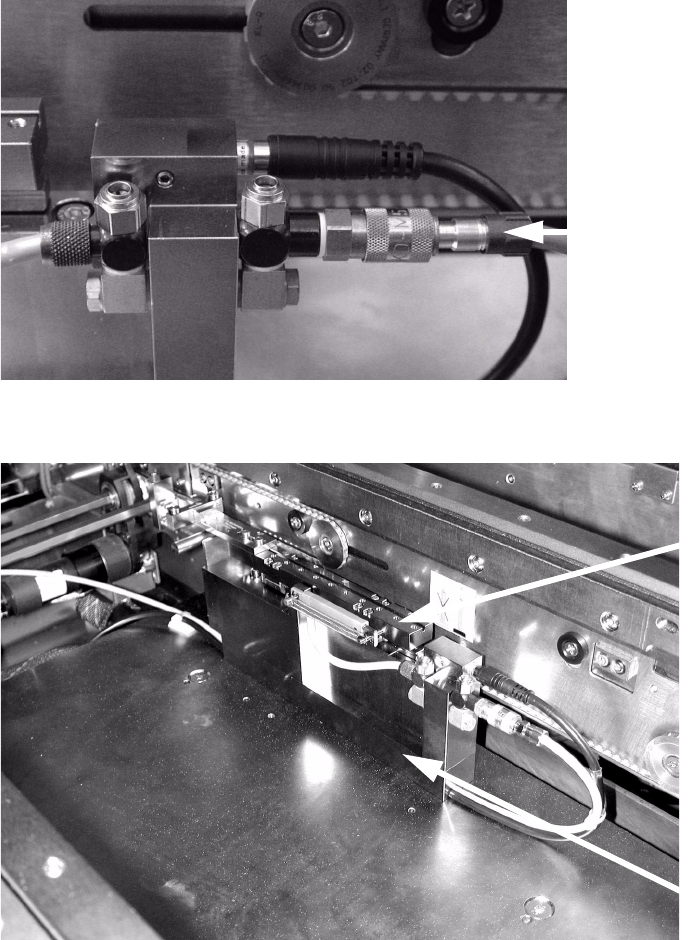

: Verlegen Sie im Bestückbereich 1die Schläuche und Kabel in der Nut unter der Basis.
1
1
: Im Bestückbereich 2 können das Kabel und der Schlauch direkt aufgesteckt werden.
1
Basis
Kabel und Schläuche
unter Basis verlegen
Schlitteneinheit
Keramiksubstratzentrierung
Nachrüstanleitung SIPLACE HS-60
Ausgabe 12/2004 1.5 Mechanischer Umbau
23
: Stecken Sie die Basis der Keramiksubstratzentrierung mit den Verstiftungen in die Löcher der
Hubtischplatte und schrauben Sie sie fest.
: Versehen Sie das zweite Ende des Pneumatikschlauchs, das vom Magnetventil kommt, mit
dem Schnellverschluß (KS2-CK-3) mit dem zweiten Stecker an der Keramiksubstratzentri-
erung.
1
: Stecken Sie die Schlitteneinheit auf die Basis.
1
1
Schnellverschluß
(KS2-CK-3)
Basis
Schlitteneinheit-
Keramiksubtrat-
zentrierung
