Nachrüstanleitung SIPLACE HS-60 1.7 Anpassung an die Substr atgröße Ausgabe 12/2004 26 : Lösen Sie die Befestigung des Anschlags (= Anschlageinhei t) an der X-Schlitteneinheit (2 In- nensechskant schrauben M3, siehe Fig.…

100%1 / 70
Nachrüstanleitung SIPLACE HS-60
Ausgabe 12/2004 1.7 Anpassung an die Substratgröße
25
: Lösen Sie an der X-Schlitteneinheit die Befestigung der Anschlagschiene, komplett (2 Inn-
ensechskantschrauben M 3, siehe Fig. 1.7 - 2 -> 4, 5).
: Montieren Sie die benötigte Anschlagschiene komplett (siehe Tabelle oben und Fig. 1.7 - 1).

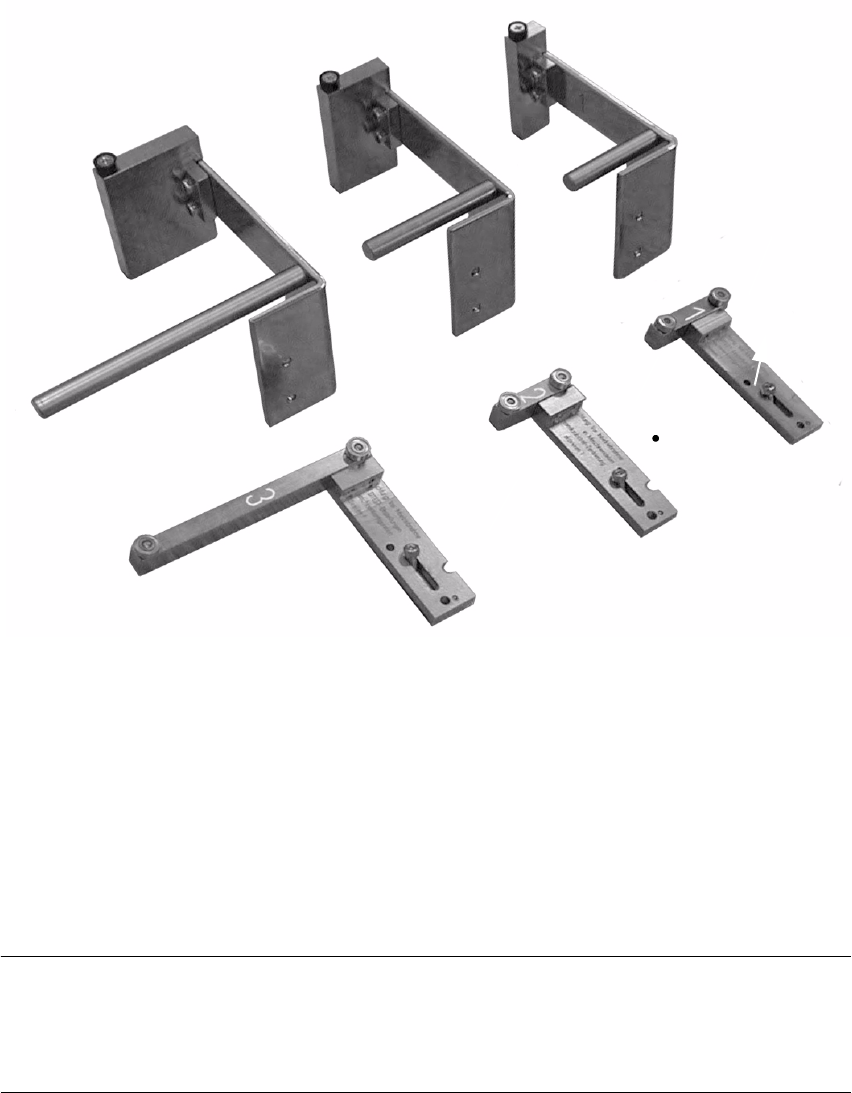

Fig. 1.7 - 1 Anschlag (-einheit) Satz 1, 2, 3 und zugeordnete Anschlagschiene komplett 1, 2, 3
1. Anschlag (-einheit) Satz 1, fester Anschlag
2. Anschlag (-einheit) Satz 2, fester Anschlag
3. Anschlag (-einheit) Satz 3, fester Anschlag
4. Anschlagschiene 1, 2 und 3, komplett (siehe Markierung 1, 2 und 3), beweglicher Anschlag
5. Zylinderstift zur Hubbegrenzung:
MUSS an Anschlagschiene 1 vorhanden sein !
HINWEIS:
Für 50mm bis 62mm breite Substrate, die länger sind als 50mm (z. B. doppelt so lange), wird der
Anschlag Satz 1 (Festanschlag) zusammen mit der Anschlagschiene "2" komplett (= beweglicher
Anschlag montiert (siehe Tabelle oben und Fig. 1.7 - 1). 1
2
3
1
5
4
4
4
Nachrüstanleitung SIPLACE HS-60
1.7 Anpassung an die Substratgröße Ausgabe 12/2004
26
: Lösen Sie die Befestigung des Anschlags (= Anschlageinheit) an der X-Schlitteneinheit (2 In-
nensechskantschrauben M3, siehe Fig. 1.7 - 2 -> 6, 7).
: Montieren Sie die benötigte Anschlageinheit 1, 2 oder 3 (siehe Tabelle oben).
1
Fig. 1.7 - 2 Anpassung der Keramiksubstrat-Zentrierung an die Substratgröße
Legende: 1
1. Grundkörper
2. X-Schlitteneinheit
3. Befestigungswinkel für Anschlagschiene, 2 Innensechskantschrauben M3 x 8
4. Anschlagschiene (je nach Substratgröße: siehe Tabelle oben)
5. 2 Innensechskantschrauben M3
6. Anschlageinheit mit Distanzbolzen (je nach Substratgröße: siehe Tabelle oben)
7. Befestigung der Anschlageinheit: 2 Innensechskantschrauben M3
8. Feststehende Anschlagrolle
1
1
1
1
Nachrüstanleitung SIPLACE HS-60
Ausgabe 12/2004 1.7 Anpassung an die Substratgröße
27
: Achten Sie beim beweglichen Anschlag darauf, daß die Stifte in der Nut der Schlitteneinheit
eingreifen.
1

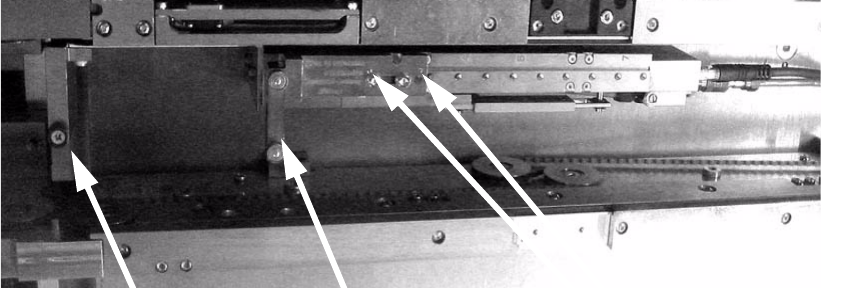

Fig. 1.7 - 3 Keramiksubstrat-Zentrierung (Seitenansicht)
fester Anschlag
beweglicher Anschlag
Stifte in der Nut
