Nachrüstanleitung SIPLACE HS-60 1.10 Aktivierung der Option Ausgabe 12/2004 30 1.10 Aktivierung der Option 1.10.1 Übersicht Die hardwaremäßig komplett installierte Option "mechanische Ke ramiksubstrat-Zentrierung wi…
Nachrüstanleitung SIPLACE HS-60
Ausgabe 12/2004 1.9 Stromlaufplan
29
1.9 Stromlaufplan
1
Fig. 1.9 - 1 Verdrahtungsplan SIPLACE HS-60 / HF
Nachrüstanleitung SIPLACE HS-60
1.10 Aktivierung der Option Ausgabe 12/2004
30
1.10 Aktivierung der Option
1.10.1 Übersicht
Die hardwaremäßig komplett installierte Option "mechanische Keramiksubstrat-Zentrierung wird
zwar aaufgrund des Codiersteckers (Steckverbindung der Option an der Transportsteuerung)
automatisch von der Software erkannt, sie muß aber trotzdem im SITEST-Programm aktiviert
werden.
Die mechanische Keramiksubstrat-Zentrierung ist immer kombiniert mit Lageerkennung der
Marken auf dem Substrat.
Diese Lageerkennung erfolgt mit der LP-Kamera mit Normallicht bzw. mit der optionalen
Schräglichtbeleuchtung. Wenn anstatt der o. g. LP-Kamera an der Maschine die optionale Multi-
color-LP-Kamera vorhanden ist, so werden die Marken standardmäßig immer mit dieser Kamera
zentriert. Die Option Schräglichtbeleuchtung entfällt in diesem Fall.
Beachten Sie: 1
– Wenn die mechanische Keramiksubstrat-Zentrierung hardwaremäßig installiert ist, so muss
sie im Menü "Maschinenkonfiguration" auch aktiviert werden.
– Wenn die mechanische Keramiksubstrat-Zentrierung im Menü Maschinenkonfiguration
de-aktiviert wird, so muss sie vorher in beiden Bearbeitungsbereichen des betreffenden Trans-
ports auch komplett ausgebaut werden, d. h. es müssen auch die Steckverbindungen der Op-
tion an der Transportsteuerung gelöst werden.
Parallel müssen die Transportbaugruppen auf LP-Transport umgerüstet werden.
1
1
1
1
1
1
1
1
1
1
1
1
Nachrüstanleitung SIPLACE HS-60
Ausgabe 12/2004 1.10 Aktivierung der Option
31
1.10.2 Aktivierung und Konfiguration der Keramiksubstratzentrierung
: Starten Sie SITEST.
GEFAHR
Beachten Sie den GEFAHR-Text zur Arbeit mit dem SITEST-Programm . 1
: Wählen Sie in der Menüleiste "Einstellungen".
: Wählen Sie im Menü "Maschinenkonfiguration" die Option "Keramiksubstratzentrierung Trans-
port 1" (= Bearbeitungsbereich 1 und 2) -> "Editieren". Das Fenster Editieren wird angezeigt:
1

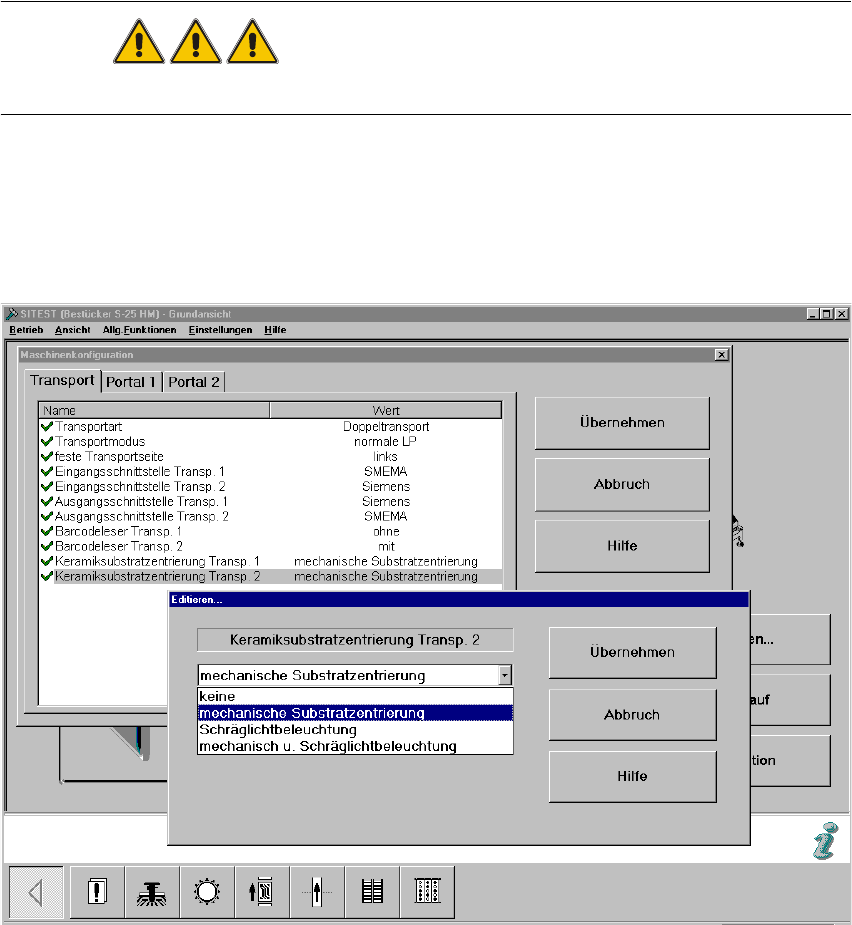

Fig. 1.10 - 1 Menü Maschinenkonfiguration, Aktivierung der Keramiksubstrat-Zentrierung
1
1
1
1
