Nachrüstanleitung SIPLACE HS-60
Ausgabe 12/2004 1.1 Übersicht
5
1 Nachrüstanleitung Keramiksubstrat-
Zentrierung SIPLACE HS-60
Keramiksubstratzentrierung HS-60 ET (Art.Nr.: 00119471-xx) 1
Keramiksubstratzentrierung HS-60 DT (Art.Nr.: 00119470-xx) 1
1.1 Übersicht
– Keramiksubstrate können mechanisch und optisch zentriert werden.
Dabei lässt sich die Lage der Passmarken auf den Keramiksubstraten entweder mit der stan-
dardmäßig eingebauten Unterportal-LP-Kamera mit Normalbeleuchtung oder mit der optiona-
len Multicolor-LP-Kamera ermitteln.
– Die mechanische Keramiksubstratzentrierung wird verwendet, um Keramiksubstrate position-
sstabil und materialschonend in X- und Y-Richtung zu arretieren.
– Als Sonderkonstruktion können Keramiksubstrate bis zum Substratrand bestückt werden.
– Die Option "Mechanische Keramiksubstratzentrierung" ist nur für feste Transportwange rechts
vorgesehen, feste Transportwange links ist eine SOKO.
– Die Option "Mechanische Keramiksubstratzentrierung" wird immer in beiden Bearbeitungs-
bereichen des Transportes, bei Doppeltransport in der Regel auch in beiden LP-Trans-
portspuren, eingebaut.
Ein Nachrüstsatz der Keramiksubstratzentrierung enthält nur die Teile für eine Transportspur
des Bestückautomaten.
– Zur Anpassung an die zu verarbeitende Substratgröße (50 mm bis 140 mm) wird die entspre-
chende Anschlagschiene und die entsprechende Anschlageinheit (Satz 1, 2 oder 3) an der X-
Zentriereinheit montiert. Diese Teile sind in vormontierter Form im Nachrüstsatz enthalten
(siehe Abschn. 1.3 und Abschn. 1.7).
– Die Hubtischplatte muß gegen eine mit Bohrungen zur Befestigung der Option getauscht wer-
den (ist Bestandteil der Option).
– Die Nachrüstung darf nur von ausgebildeten Technikern durchgeführt werden.
– Bei Umstellung auf überbreite Leiterplatten (>216 mm Breite) wird bei Doppeltransport die
feste Transportwange verstellt. Dazu muss die Keramiksubstratzentrierung versetzt werden.
– Bei Umstellung von Doppeltransport auf Einfachtransport muss die Keramiksubstratzentri-
erung demontiert werden.
Nachrüstanleitung SIPLACE HS-60
1.1 Übersicht Ausgabe 12/2004
6

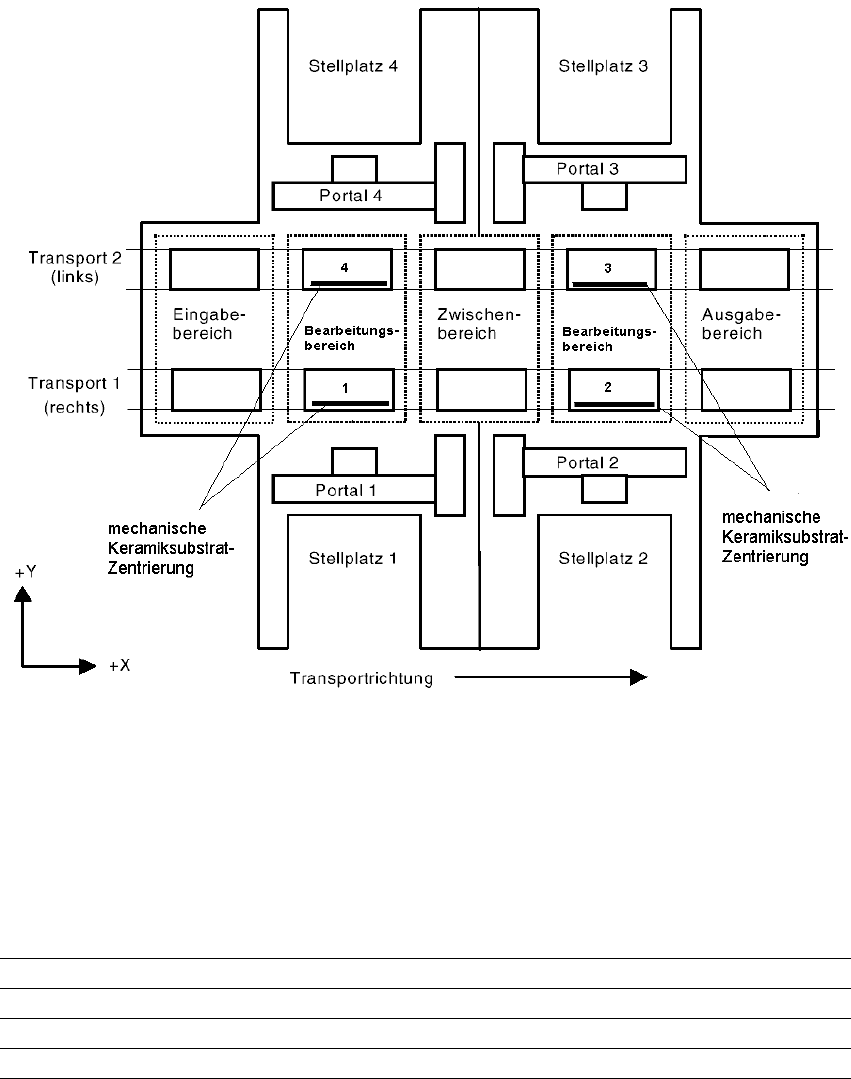

Fig. 1.1 - 1 Anordnung der Keramiksubstrat-Zentrierungen, feste Transportseite rechts.
1
1.1.1 Mögliche Zentrierarten
Folgende Zentrierungen für Keramiksubstrate können in den Maschinendaten (real.ma) Trans-
portart eingetragen werden.
1
1
1
1
Transportart Zentrierung
4 mechanische Substratzentrierung mit Normalbeleuchtung
5 nur Multicolor mit Y-Klemmung
6 mechanische Substrat-Zentrierung mit Multicolor
Nachrüstanleitung SIPLACE HS-60
Ausgabe 12/2004 1.1 Übersicht
7
1.1.2 Technische Daten
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Substratformat 50 mm x 50 mm bis 100 mm x 178 mm
Substratdicke 0,5 mm bis 1,5 mm
Substratausführung ungeritzt (problemlos)
geritzt (nach Test)
Auflage auf Transportriemen 3 mm
Optische Zentrierung: Gesichtsfeld des LP-Visionmoduls
Beleuchtungsart bei hellen Pasten:
Beleuchtungsart bei dunklen Pasten und geringem Abstand zu
Nachbarstrukturen (> 1 mm)
5,7 mm x 5,7 mm
LP-Visionmodul (Standard)
Multicolor
Markenkriterien Siehe LP-Visionmodul Lageerkennung
Mechanische Zentrierung:
X-/Y-Zentriergenauigkeit ± 0,07 mm / 4 Sigma
Freiraum unter dem Substrat 12 mm
Druckluftanschluss 0,5 MPa (5,0 bar)
